Elektrische Verkabelung
VORSICHT
Kontrollieren Sie vor Arbeitsbeginn, dass die Innen- und Außeneinheiten nicht mit
Strom versorgt sind.
Passen Sie die Nummern des Klemmbretts und die Farben der Verbindungskabel an
die der Außen- und Inneneinheit an.
Eine fehlerhafte Verkabelung kann Brandschäden an den elektrischen Teilen
verursachen.
Schließen Sie die Verbindungskabel fest an das Klemmbrett an. Eine fehlerhafte
Installation kann Feuer verursachen.
Die äußere Abdeckung der Verbindungskabeln immer mit der Kabelklemme
befestigen. (Im Falle eines Isolatorverschleißes kann eine elektrische Leckage
auftreten.)
Den Erdleiter immer anschließen.
Installieren Sie die Fernsteuerungskabel so, dass es nicht direkt von Hand berührt
werden kann.
Schalten Sie immer den Strom ab, bevor Sie mit der Installation beginnen.
Das Handhaben von elektrischen Teilen unter Strom könnte sonst zu Stromschlag
führen.
Vergewissern Sie sich, dass während der Installation ein Erdleiter verlegt wird. Ein
Erdleiter sollte nicht an das Gasrohr, Wasserrohr, den Blitzableiter oder die Telefon-
Erdung angeschlossen werden.
Ein fehlerhafter Erdleiter kann Stromschlag oder Feuer verursachen.
Achten Sie darauf, dass alle Kabelanschlüsse sicher sind, keine Netzkabel
miteinander verbunden sind und keine Verlängerungskabel oder Steckerleisten
verwendet werden.
Sonst kann eine fehlerhafte Installation übermäßige Wärme, Stromschlag oder Feuer
verursachen.
Verwenden Sie bestimmte elektrische Kabel für die Verkabelung zwischen der
Inneneinheit, der Abzweigdose und der Stromversorgung. Achten Sie auf korrekte
Kabelanschlüsse und befestigen Sie diese so, dass keine äußere Kraft von den
elektrischen Leitungen auf die Anschlüsse wirken.
Ordnen Sie die elektrischen Leitungen zwischen der Inneneinheit, der Abzweigdose
und für die Stromversorgung so an, dass sich die Abdeckung nicht hebt.
Anschließend die Abdeckung fest installieren.

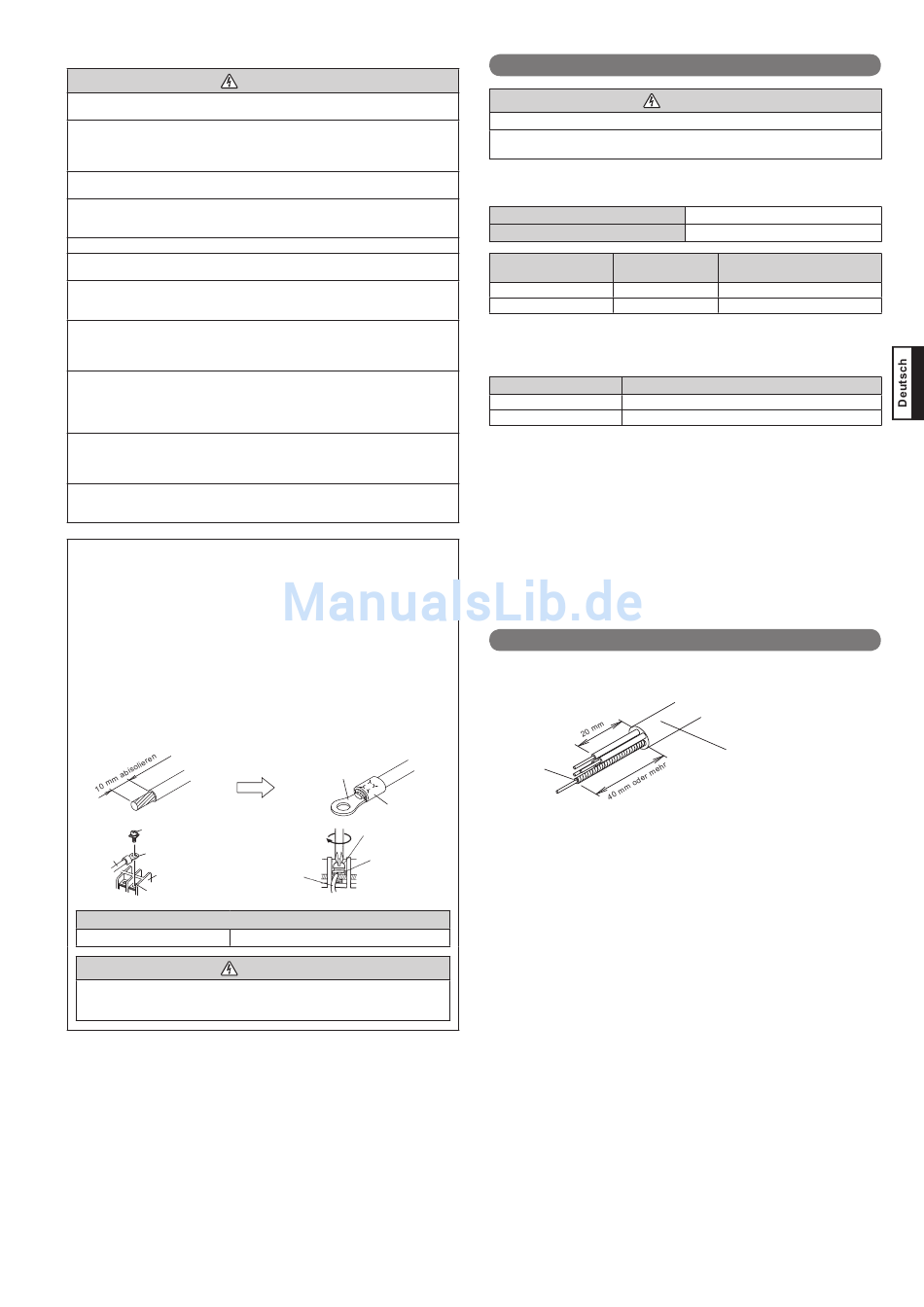

WIE ERFOLGT DIE VERKABELUNG AN DIE
LITZENLEITUNGSANSCHLÜSSE
(1) Benutzen Sie Crimpanschlüsse mit Isolierhülsen, wie in der unteren Abbildung
dargestellt, um an die Klemmleisten anzuschließen.
(2) Crimpen Sie die Crimpanschlüsse mit einem geeigneten Werkzeug fest an die
Kabel, so dass die Kabel sich nicht lösen können.
(3) Benutzen Sie die angegebenen Kabeln, verbinden Sie diese sicher und fest, so
dass keine Spannung an den Anschlüssen entsteht.
(4) Benutzen Sie einen geeigneten Schraubendreher für die Befestigung der
Anschlussschrauben. Benutzen Sie keinen zu kleinen Schraubendreher,
andernfalls könnten die Schraubenköpfe beschädigt und somit eine geeignete
Befestigung der Schrauben verhindert werden.
(5) Die Klemmschrauben sollten nicht zu fest angezogen werden, sonst könnten
diese abbrechen.
(6) Sie fi nden die Schraubenanzugsmomente der Anschlüsse in der unteren
Tabelle.
Mit speziellen
Unterlegscheibe befestigen
Crimpanschluss
Kabel
Klemmbrett
Klemmleiste
Anzugsmoment
Schraube M4
VORSICHT
Verwenden Sie Crimpanschlüsse und ziehen die Klemmschrauben mit den
angegebenen Drehmomenten an, sonst könnte ungewöhnliche Überhitzung
auftreten und erheblichen Schaden innerhalb der Einheit verursachen.
Crimpanschluss
Muffe
Mit speziellen
Unterlegscheibe
befestigen
Crimpanschluss
Kabel
1,2 bis 1,8 N·m (12 bis 18 Kgf·cm)
6.2. Auswahl der Kabel und Schutzschalter
VORSICHT
Installieren Sie einen Schutzschalter mit entsprechender Leistung.
Vorschriften für Kabel und Schutzschalter sind örtlich gebunden und sollten mit den
örtlichen Vorschriften übereinstimmen.
Wählen Sie die richtige Leistung der Stromversorgung anhand der Last aus
(Gesamtstromwert der angeschlossenen Einheiten).
Nennspannung
Betriebsbereich
Kabelquerschnitt
Kabel
(mm
Stromversorgungskabel
2,5
Verbindungskabel
2,5
1) Ausgewähltes Beispiel: Wählen Sie den richtigen Kabeltyp und -querschnitt gemäß
örtlicher oder staatlicher Vorschriften aus.
Max. Kabellänge: Verwenden Sie eine Länge, so dass der Spannungsabfall weniger
als 2 % ist. Den Kabelquerschnitt erhöhen, wenn die Kabellänge zu lang ist.
Schutzschalter
Schutzschalter (Überstrom)
Fehlerstromschutzschalter Ableitstrom/Leckstrom : 30 mA 0,1 Sek oder weniger *4)
2) Wählen Sie den entsprechenden Schutzschalter der beschriebenen Spezifi kation
nach den nationalen oder regionalen Standards aus.
3) Ausgewähltes Beispiel (Wählen Sie den richtigen aus, so dass der Einschaltstrom,
wenn die Stromversorgung eingeschaltet ist, kein Problem verursacht.)
4) Wählen Sie den richtigen Schutzschalter aus, damit genug Laststrom durchströmen
kann.
•
Benutzen Sie das entsprechende Kabel Typ 245 IEC57.
•
Vor Arbeitsbeginn prüfen Sie nach, dass nicht alle Pole der Innen- und
Außeneinheiten mit Strom versorgt sind.
•
Führen Sie alle Elektroarbeiten standardgemäß durch.
•
Installieren Sie eine Abschaltvorrichtung mit einem Kontaktabstand von mindestens
3 mm an allen Polen in der Nähe der Einheiten. (Abzweigdose, Innen- und
Außeneinheit)
•
Die Verkabelungsgröße muss mit den örtlichen und nationalen Vorschriften
übereinstimmen.
6.3. Verkabelung
6.3.1. Vorbereitung des Kabels
Das Erdungskabel sollte länger als die anderen Kabel sein.
Erdungskabel
•
Stromversorgungskabel : 3-adrige Kabel.
•
Verbindungskabel : 4-adrige Kabel.
1Ø 230V (50Hz)
198-264 V
Bemerkungen
2
) *1)
2 Kabel + Erdung, 1Ø 230 V
3 Kabel + Erdung, 1Ø 230 V
Spezifi kation
*2)
Strom : 15 (A) *3)
Stromversorgungskabel
oder Verbindungskabel
De-10
