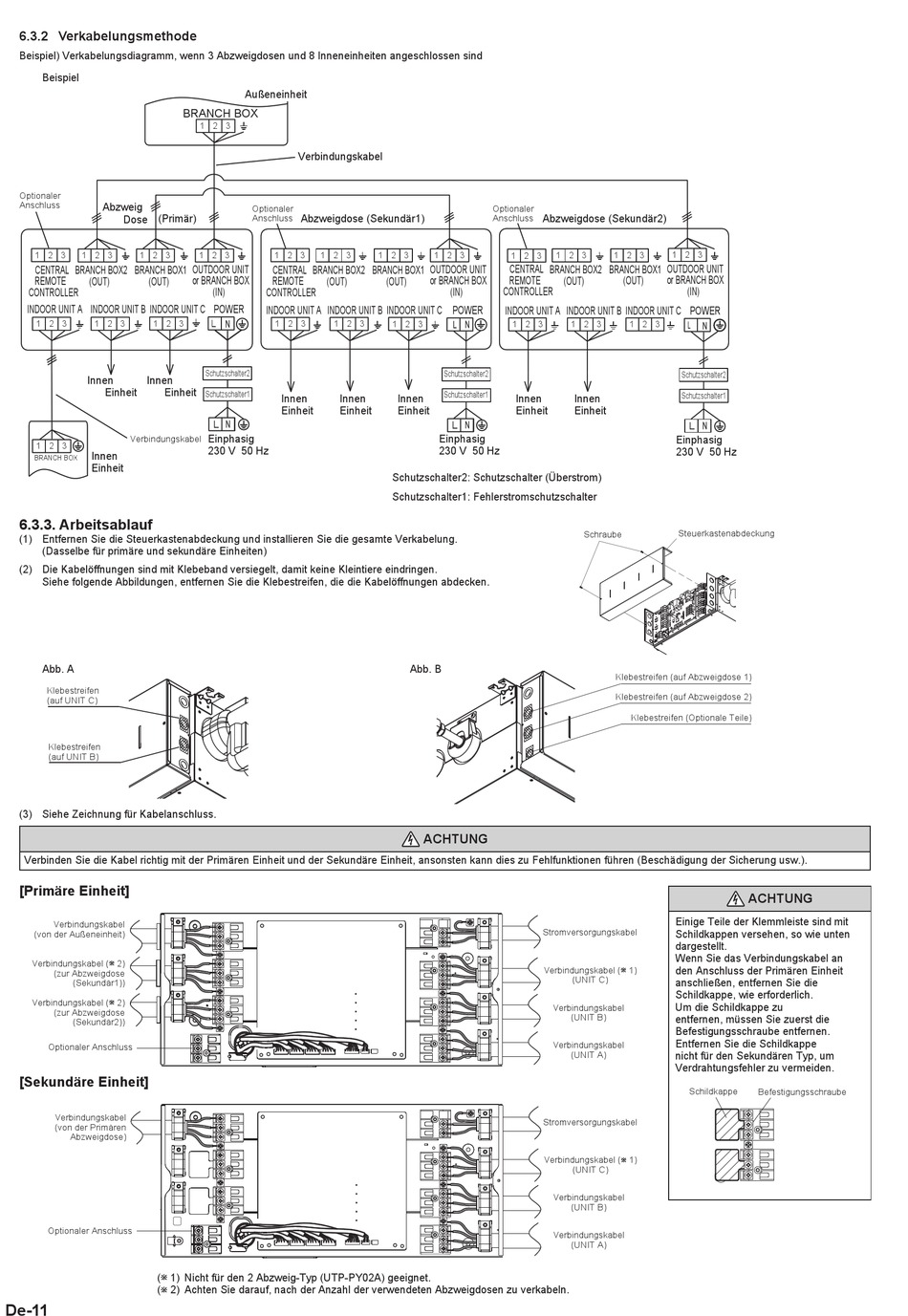

6.3.2 Verkabelungsmethode
Beispiel) Verkabelungsdiagramm, wenn 3 Abzweigdosen und 8 Inneneinheiten angeschlossen sind
Beispiel
Optionaler
Anschluss
Abzweig
Dose (Primär)
1 2 3
1 2 3
1 2 3
CENTRAL
BRANCH BOX2
BRANCH BOX1
REMOTE
(OUT)
(OUT)
CONTROLLER
INDOOR UNIT A INDOOR UNIT B INDOOR UNIT C POWER
1 2 3
1 2 3
1 2 3
Innen
Innen
Einheit
Einheit
Verbindungskabel
1 2 3
Innen
BRANCH BOX
Einheit
6.3.3. Arbeitsablauf
(1) Entfernen Sie die Steuerkastenabdeckung und installieren Sie die gesamte Verkabelung.
(Dasselbe für primäre und sekundäre Einheiten)
(2) Die Kabelöffnungen sind mit Klebeband versiegelt, damit keine Kleintiere eindringen.
Siehe folgende Abbildungen, entfernen Sie die Klebestreifen, die die Kabelöffnungen abdecken.
Abb. A
Klebestreifen
(auf UNIT C)
Klebestreifen
(auf UNIT B)
(3) Siehe Zeichnung für Kabelanschluss.
Verbinden Sie die Kabel richtig mit der Primären Einheit und der Sekundäre Einheit, ansonsten kann dies zu Fehlfunktionen führen (Beschädigung der Sicherung usw.).
[Primäre Einheit]
Verbindungskabel
(von der Außeneinheit)
Verbindungskabel (w 2)
(zur Abzweigdose
(Sekundär1))
Verbindungskabel (w 2)
(zur Abzweigdose
(Sekundär2))
Optionaler Anschluss
[Sekundäre Einheit]
Verbindungskabel
(von der Primären
Abzweigdose)
Optionaler Anschluss
(w 1) Nicht für den 2 Abzweig-Typ (UTP-PY02A) geeignet.
(w 2) Achten Sie darauf, nach der Anzahl der verwendeten Abzweigdosen zu verkabeln.
De-11
Außeneinheit
BRANCH BOX
1 2 3
Verbindungskabel
Optionaler
Abzweigdose (Sekundär1)
Anschluss
1 2 3
1 2 3
1 2 3
OUTDOOR UNIT
CENTRAL
BRANCH BOX2
or BRANCH BOX
REMOTE
(OUT)
(IN)
CONTROLLER
INDOOR UNIT A INDOOR UNIT B INDOOR UNIT C
1 2 3
1 2 3
Schutzschalter2
Schutzschalter1
Innen
Innen
Einheit
Einheit
Einphasig
230 V 50 Hz
Optionaler
Abzweigdose (Sekundär2)
Anschluss
1 2 3
1 2 3
1 2 3
CENTRAL
BRANCH BOX1
OUTDOOR UNIT
or BRANCH BOX
REMOTE
(OUT)
(IN)
CONTROLLER
POWER
INDOOR UNIT A INDOOR UNIT B INDOOR UNIT C
1 2 3
1 2 3
Schutzschalter2
Schutzschalter1
Innen
Innen
Einheit
Einheit
Einphasig
230 V 50 Hz
Schutzschalter2: Schutzschalter (Überstrom)
Schutzschalter1: Fehlerstromschutzschalter
Abb. B
ACHTUNG
Stromversorgungskabel
Verbindungskabel (w 1)
Stromversorgungskabel
Verbindungskabel (w 1)
1 2 3
1 2 3
1 2 3
BRANCH BOX1
OUTDOOR UNIT
BRANCH BOX2
(OUT)
or BRANCH BOX
(OUT)
(IN)
POWER
1 2 3
1 2 3
Schutzschalter2
Schutzschalter1
Innen
Einheit
Einphasig
230 V 50 Hz
Steuerkastenabdeckung
Schraube
Klebestreifen (auf Abzweigdose 1)
Klebestreifen (auf Abzweigdose 2)
Klebestreifen (Optionale Teile)
Einige Teile der Klemmleiste sind mit
Schildkappen versehen, so wie unten
dargestellt.
Wenn Sie das Verbindungskabel an
den Anschluss der Primären Einheit
(UNIT C)
anschließen, entfernen Sie die
Schildkappe, wie erforderlich.
Um die Schildkappe zu
Verbindungskabel
(UNIT B)
entfernen, müssen Sie zuerst die
Befestigungsschraube entfernen.
Entfernen Sie die Schildkappe
Verbindungskabel
(UNIT A)
nicht für den Sekundären Typ, um
Verdrahtungsfehler zu vermeiden.
Schildkappe
(UNIT C)
Verbindungskabel
(UNIT B)
Verbindungskabel
(UNIT A)
ACHTUNG
Befestigungsschraube
