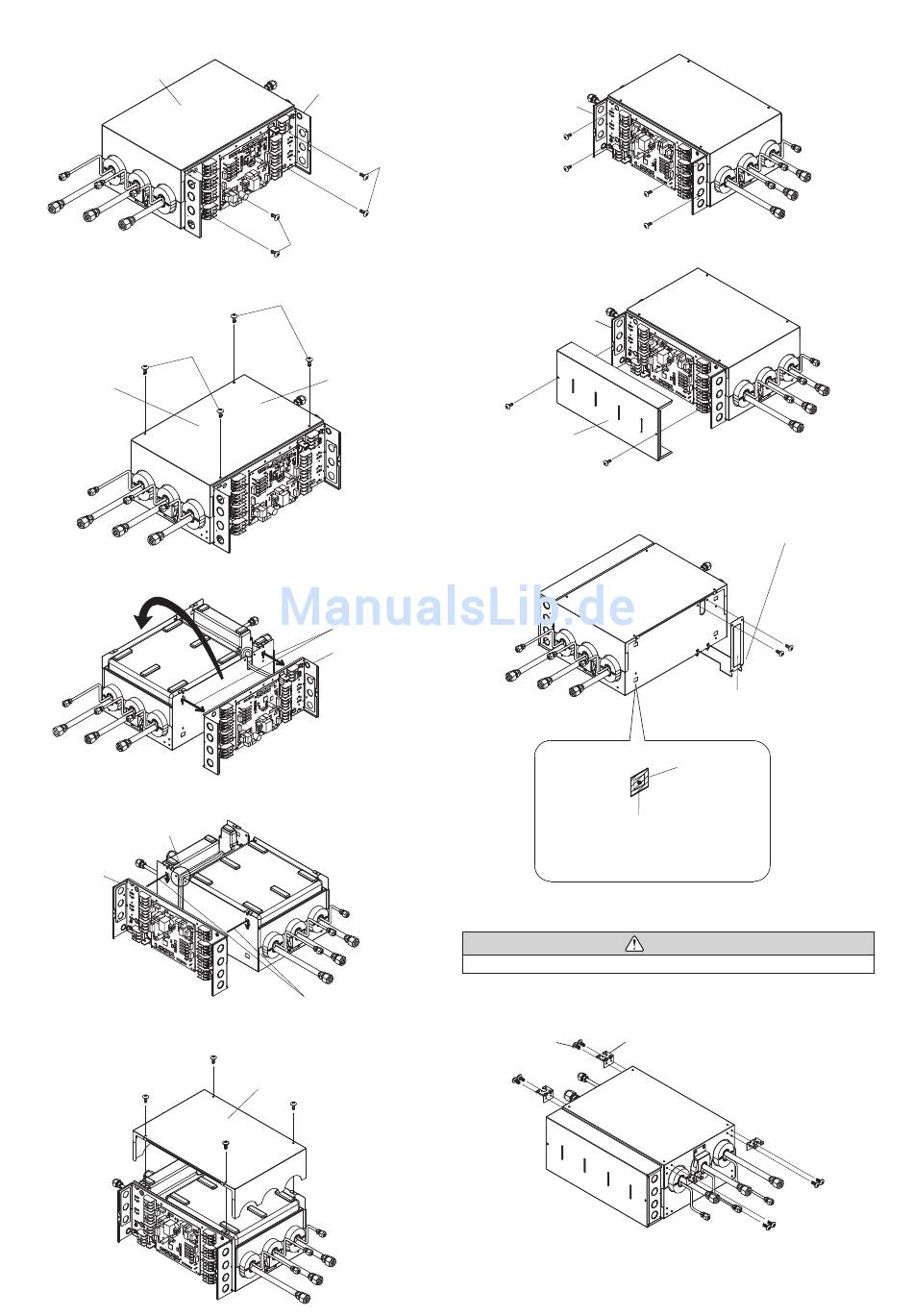

(3) Entfernen Sie die Schrauben (4 Stück).
(Hinweis: Entfernen Sie nicht den Steuerkasten.)
Unterseite
(4) Entfernen Sie die Schrauben (4 Stück), um den unteren Deckel zu entfernen.
Unterseite
(5) Entfernen Sie den Steuerkasten wie in der Abbildung und dann ändern Sie die
Positionierung zur Gegenseite.
Zur Gegenseite
(6) Befestigen Sie den Steuerkasten an die Haupteinheit, wie in der Abbildung
dargestellt.
Das Anschlusskabel
verläuft hier
Steuerkasten
(7) Bringen Sie den unteren Deckel an und fi xieren Sie ihn mit den Schrauben
(4 Stück).
De-5
Steuerkasten
Schraube
Schraube
Schraube
Unterer
Deckel
Entfernen Sie den
Steuerkasten durch Anheben
und durch die Schlitze heraus.
Steuerkasten
Befestigen Sie nach dem Einsetzen
den Steuerkasten mithilfe der Schlitze.
Unterer Deckel
(8) Befestigen Sie den Steuerkasten mit den Schrauben (4 Stück).
Steuerkasten
Schraube
(9) Bringen Sie die Steuerkastenabdeckung an und fi xieren Sie diese mit den
Schrauben (2 Stück).
Steuerkastenabdeckung
(10) Bringen Sie die Kabelabdeckung an und fi xieren Sie diese mit den Schrauben
(2 Stück).
Bringen Sie die Versiegelungen auf der Haupteinheit (an 4 Stellen) an.
4.3.2-A. Befestigen Sie die Einheit (wenn Sie von der Decke hängt)
Nicht an die Decke befestigen, wenn Sie eine vertikale Installation durchführen.
(1) Befestigen Sie die Hänger (Zubehör) mit den Schrauben (2 Stück, Ø 4 x 10,
Zubehör).
(an 4 Stellen)
Schraube
Steuerkasten
Bringen Sie die Kabelabdeckung
durch Einsetzen in die Schlitze an
Kabelabdeckung
Versiegelung
(Zubehör)
Bringen Sie die Versiegelung an, damit
(an 4 Stellen) jedes Loch abgedeckt ist.
