Fernsteuerungsanschluß (Remote) (20Polig) - Sony Trinitron PVM-14M2E Bedienungsanleitung

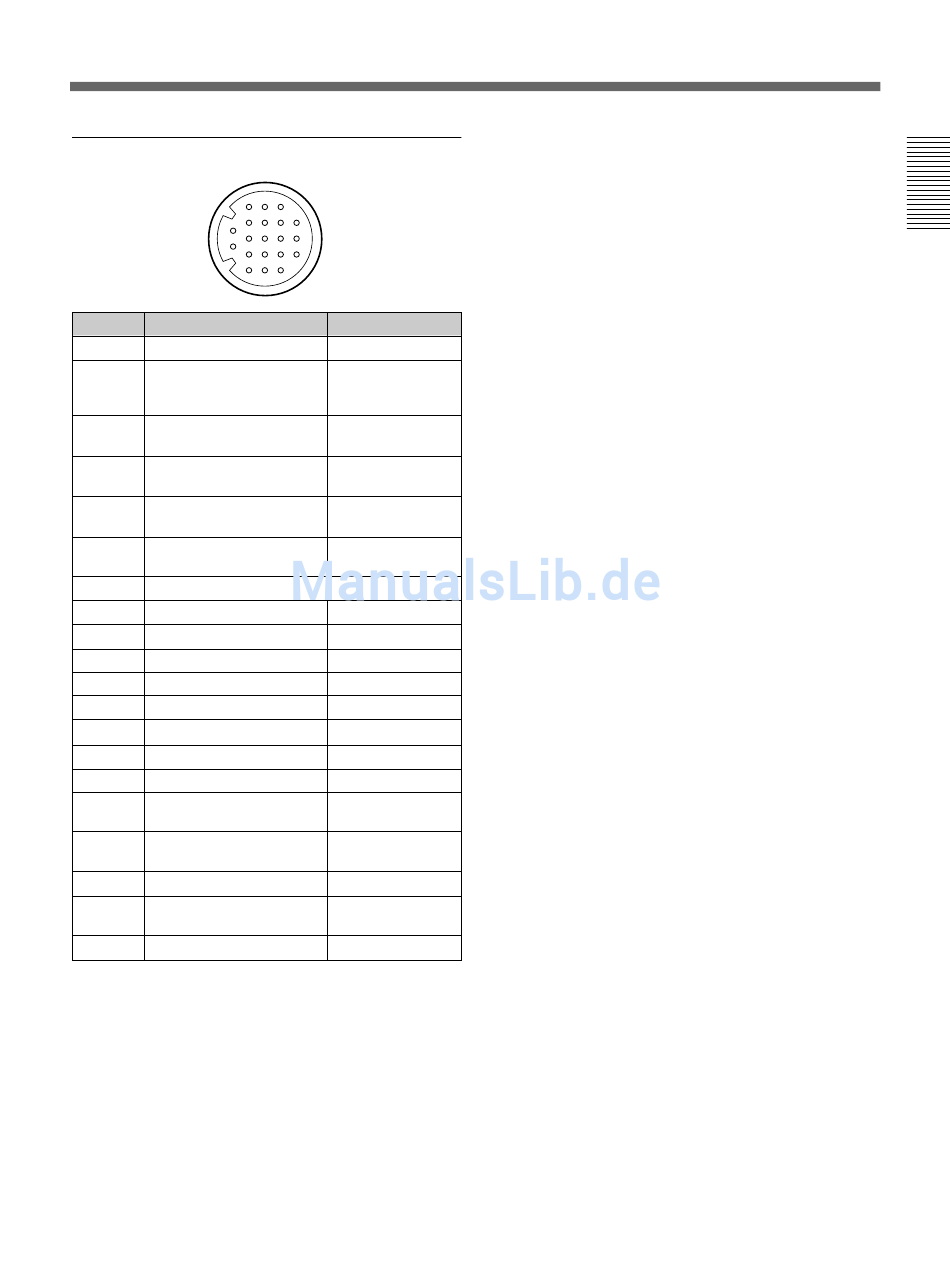

Fernsteuerungsanschluß (REMOTE) (20-
polig)
3
4
1
5
2
6
7
Stift-Nr. Signal
1 Nur blau
2 Horizontal/Vertikal-
Verzögerung (H/V
DELAY)
3 Haupt/Neben-Kanal
(MAIN/SUB)*
4 Externe Synchronisierung
(EXT SYNC)
Entmagnetisierung
5
(DEGAUSS)
Rechter Kanal ein/aus (R
6
ch ON/OFF)*
7 Signalleuchte (TALLY)
8 LINE B
9 Masse (GND)
10 Masse (GND)
Masse (GND)
11
Masse (GND)
12
LINE A
13
LINE/RGB
14
Masse (GND)
15
Linker Kanal ein/aus
16
(L ch ON/OFF)*
17 Fernsteuerung
(REMOTE)
18 LINE C
19 Bildverkleinerung
(UNDER SCAN)
20 16:9
(* Für digitale Audiosteuerung)
Anschließen einer Fernbedienungseinheit
Schließen Sie Stift Nr. 17 an einen der GND-Stifte
(Masse) (Nr. 9 — 12 und 15) an, und schließen Sie
dann die Stifte für die gewünschten Funktionen an
andere GND-Stifte (Nr. 9 —12 und 15) an.
So aktivieren Sie die Kontrollampe
Schließen Sie Stift Nr. 7 mit einen der GND-Stifte
(Masse) (Nr. 9 — 12 und 15).
8 13
9 14 18
10 15 19
11 16 20
12 17
Farbe
Braun
Rot
Orange
Gelb
Grün
Blau
Violett
Grau
Weiß
Schwarz
Pink
Hellblau
Orange (spiralig)
Gelb (spiralig)
Grün (spiralig)
Blau (spiralig)
Violett (spiralig)
Grau (spiralig)
Pink (spiralig)
Hellblau (spiralig)
19
