Caratteristiche tecniche
Corrente di punta di entrata
(1) Stato di accensione (ON), metodo di sondaggio di
corrente: 18 A (240 V)
(2) Corrente di entrata a commutazione a caldo,
misurata secondo la normativa europea EN55103-
1: 7 A (230 V)
Circa 450 × 458 × 503 mm
Dimensioni (l/a/p)
escluse le parti sporgenti e i comandi
Peso Circa 30 Kg
Accessori in dotazione
Cavo di alimentazione CA (1)
Fermaspina CA (1)
Etichetta di controllo (1)
Cavo con connettore a 20 piedini (1)
Per PVM-20M2E:
Raggi catodici Fosforo P-22
Consumo energetico 120 W (con SDI: 130 W)
Alimentazione CA da 100 a 240 V, 50/60 Hz,
1,5–0,6 A
Corrente di punta di entrata
(1) Stato di accensione (ON), metodo di sondaggio di
corrente: 18 A (240 V)
(2) Corrente di entrata a commutazione a caldo,
misurata secondo la normativa europea EN55103-
1: 7 A (230 V)
Circa 450 × 458 × 503 mm
Dimensioni (l/a/p)
escluse le parti sporgenti e i comandi
Peso Circa 30 Kg
Accessori in dotazione
Cavo di alimentazione CA (1)
Fermaspina CA (1)
Etichetta di controllo (1)
Cavo con connettore a 20 piedini (1)
Comune a tutti i modelli
Temperatura di utilizzo
da 0 a +35°C
Temperatura di trasporto e deposito
da –10 a +40°C
Pressione da 700 a 1.060 hPa
Umidità da 0 a 90% (senza condensa)
Il design e le caratteristiche tecniche sono soggetti a
modifiche senza preavviso.
36

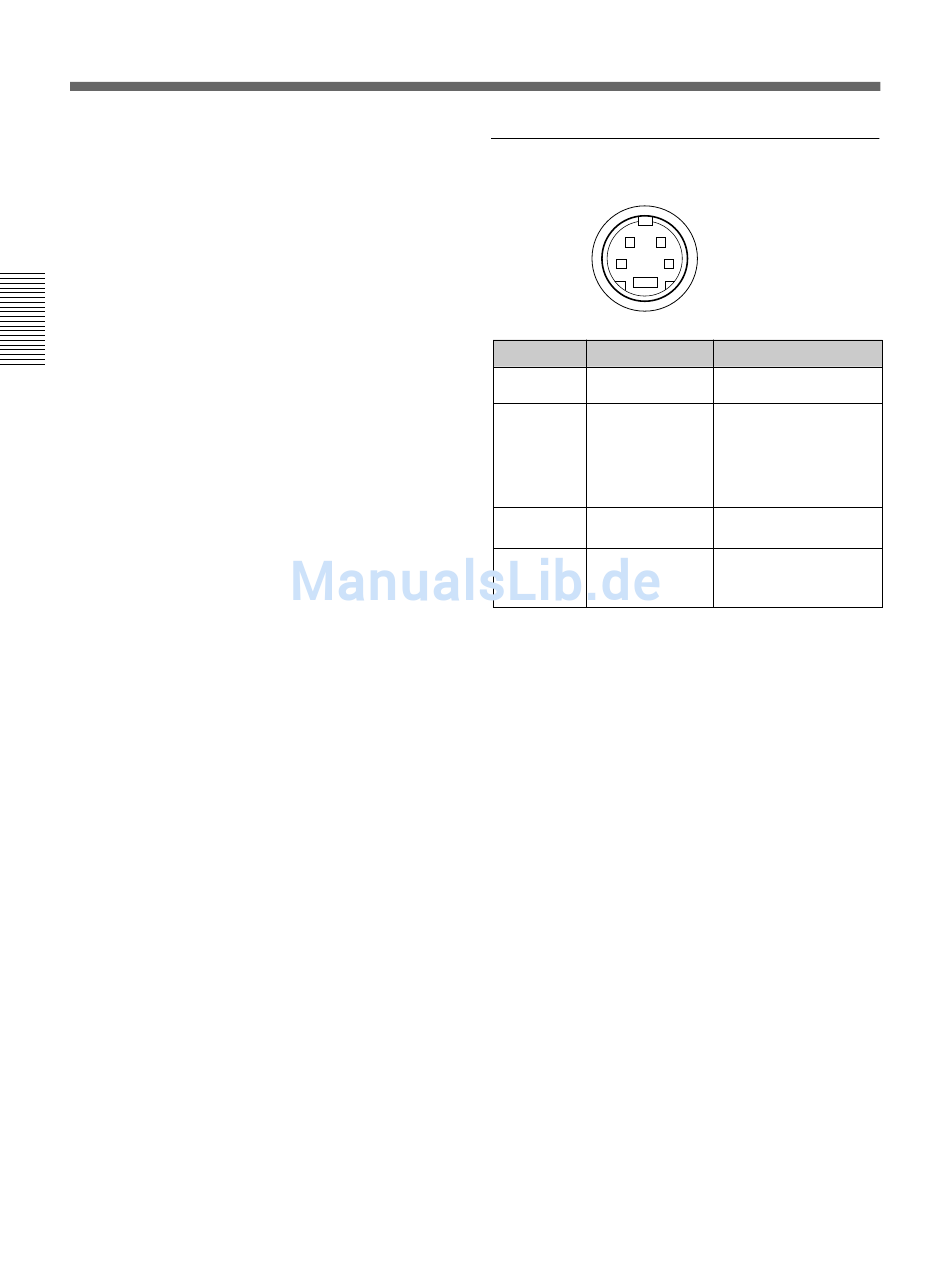

Assegnazione dei piedini
Connettore Y/C IN (mini DIN a 4 piedini)
2 1
4 3
*
Piedino N. Segnale
1 Ingresso Y
2 Ingresso
sottoportante
COLORE
TERRA per
3
ingresso Y
TERRA per
4
ingresso
COLORE
Descrizione
1 Vp-p, sincr. negativa,
75 ohm
300 mVp-p (PAL)/
286 mVp-p (NTSC),
burst
Ritardo fra Y e C:
compreso fra 0 ± 100
nsec., 75 ohm
TERRA
TERRA
