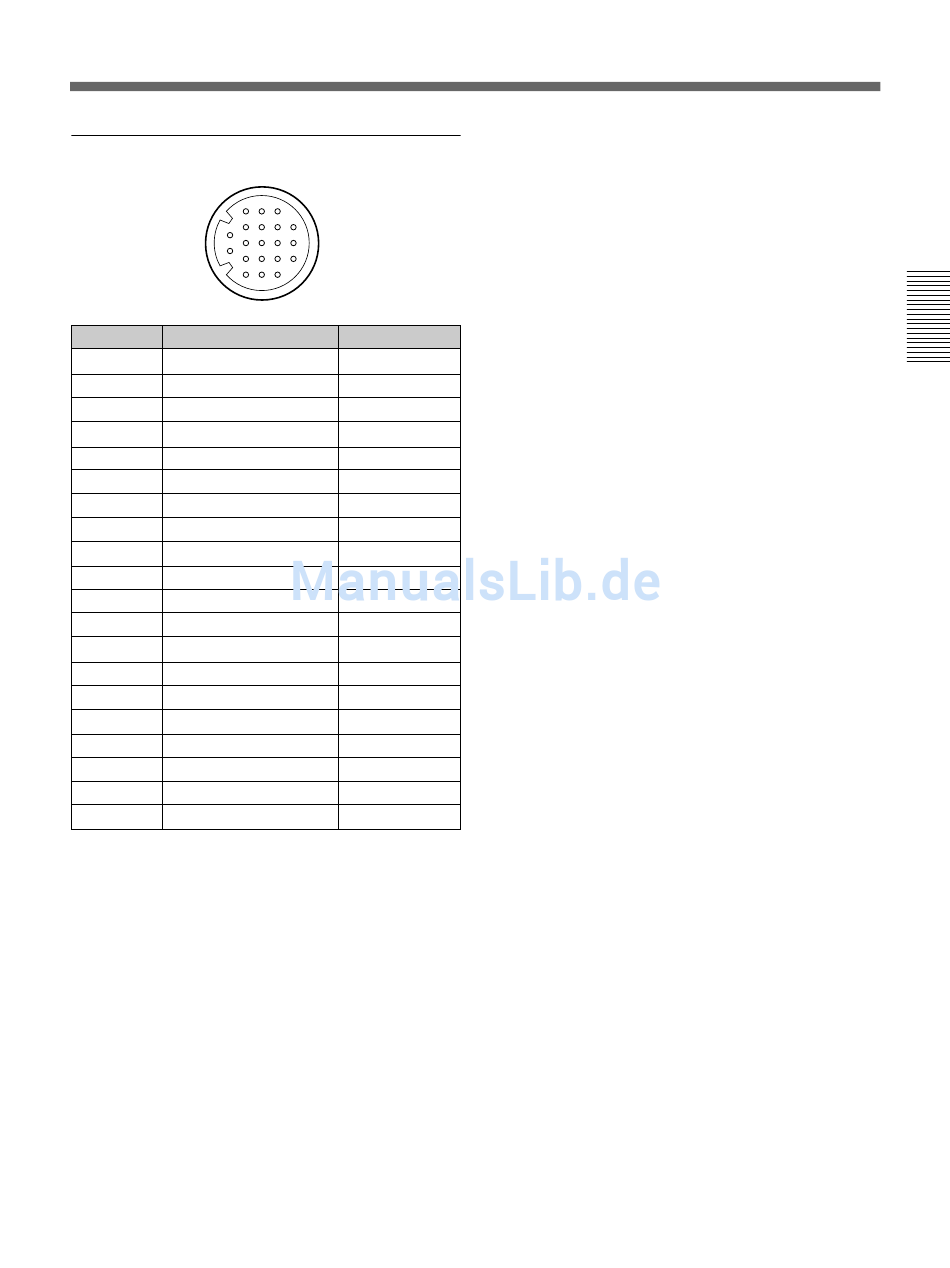

Connettore REMOTE (20 piedini)
3
4
1
5
2
6
7
Piedino N. Segnale
1 Solo blu
2 H/V DELAY
3
MAIN/SUB*
4
EXT SYNC
5
DEGAUSS
6
R ch ON/OFF*
7 TALLY
8 LINE B
9 GND
10 GND
11 GND
12 GND
13 LINE A
14 LINE/RGB
15 GND
16 L ch ON/OFF*
17 REMOTE
18 LINE C
19 UNDER SCAN
20 16:9
(* Per il controllo audio digitale)
Come effettuare un collegamento con un
apparecchio di controllo remoto
Collegare il piedino N. 17 ad uno dei piedini GND (N.
9 –12 e 15 ) quindi collegare i piedini per le funzioni
che si desidera utilizzare agli altri piedini GND (N.9–
12 e 15).
Come accendere la spida di controllo
Collegare il piedinoN. 7 ad uno dei piedini GND (N. 9
–12 e 15 ).
8 13
9 14 18
10 15 19
11 16 20
12 17
Colore del cavo
Marrone
Rosso
Arancio
Giallo
Verde
Blu
Viola
Grigio
Bianco
Nero
Rosa
Azzurro
Spirale arancio
Spirale gialla
Spirale verde
Spirale blu
Spirale viola
Spirale grigia
Spirale rosa
Spirale azzurra
