Technische Daten
Mitgeliefertes Zubehör
Netzkabel (1)
Netzsteckerhalter (1)
Signalaufkleber (1)
Kabel mit 20poligem Anschluß (1)
Beim PVM-20M2E:
Kathodenstrahlröhre P-22, Phosphor
Leistungsaufnahme 120 W (mit SDI: 130 W)
Betriebsspannung 100 bis 240 V Wechselstrom, 50/60 Hz,
1,5–0,6 A
Spitzenstrom
(1) Einschaltstrom, Stromsonde: 18 A (240 V)
(2) Gemessen in EN55103-1: 7 A (230 V)
Abmessungen (B/H/T)
ca. 450 × 458× 503 mm
ohne vorstehende Teile und
Bedienelemente
Gewicht ca. 30,0 kg
Mitgeliefertes Zubehör
Netzkabel (1)
Netzsteckerhalter (1)
Signalaufkleber (1)
Kabel mit 20poligem Anschluß (1)
Für alle Modelle
Betriebstemperatur 0 bis +35°C
Temperatur bei Transport und Lagerung
–10 bis +40°C
Druck 700 bis 1.060 hPa
Luftfeuchtigkeit 0 bis 90% (nicht kondensierend)
Änderungen, die dem technischen Fortschritt dienen,
bleiben vorbehalten.
18

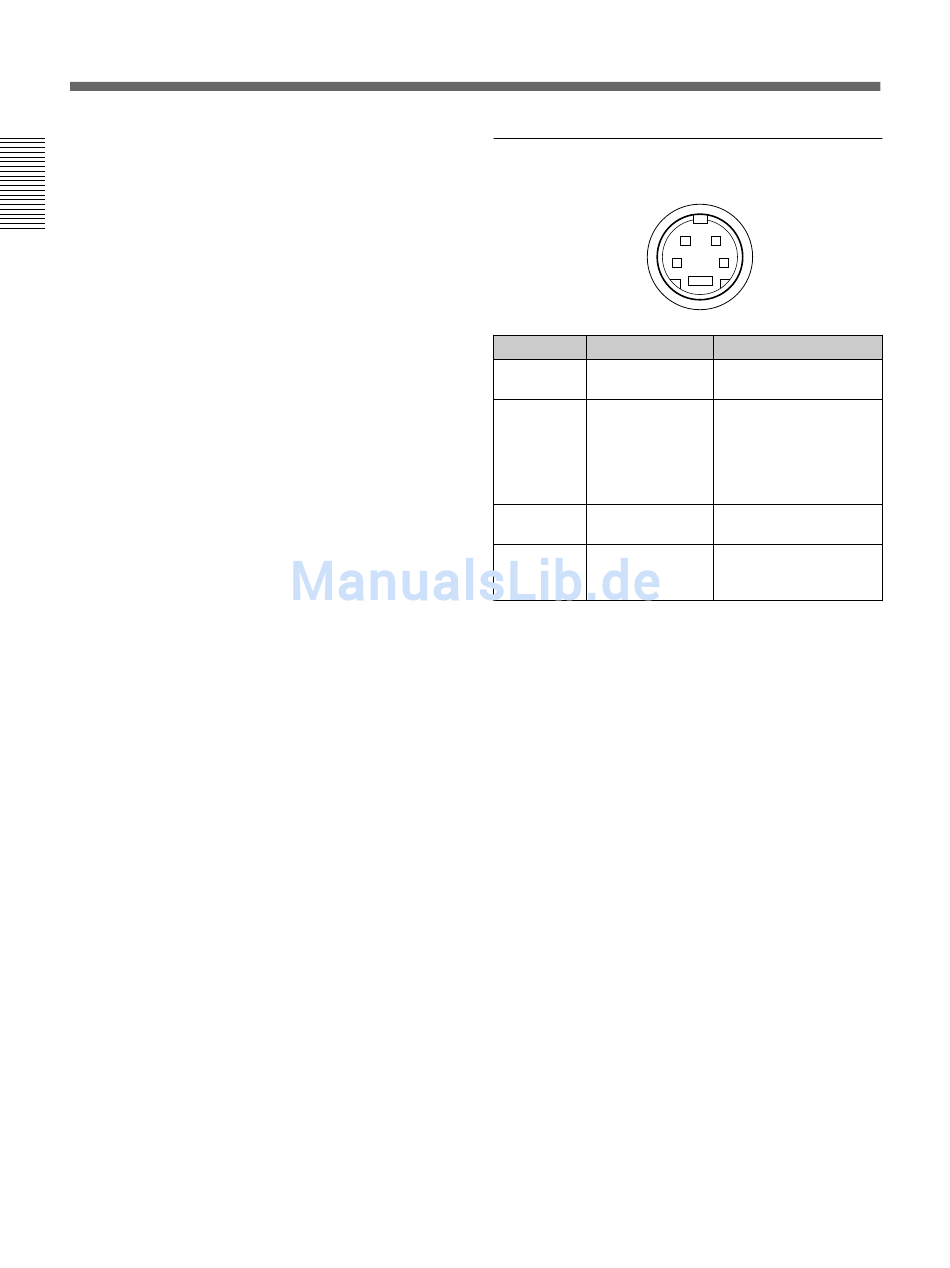

Stiftbelegung

Anschluß Y/C IN (4poliger Mini-DIN-Anschluß)
Stift Nr. Signal
1 Y-Eingang
2 CHROMA-
Hilfsträger-
Eingang
3 GND (Masse)
für Y-Eingang
4 GND (Masse)
für CHROMA-
Eingang
2 1
4 3
*
Beschreibung
1 Vp-p, sync-negativ,
75 Ohm
300 mVp-p (PAL)/
286 mVp-p (NTSC)
Burst
Verzögerung zwischen
Y und C: 0 ± 100 ns, 75
Ohm
GND (Masse)
GND (Masse)
