1.05

Justierung der Kantenbeschneid-Einrichtung - 725/04

1.05.01 Stellung des Messerträgers Modell 1571
Regel
Bei eingeschalteter Kantenbeschneid-Einrichtung und bis zum oberen Anschlag
gedrehtem Einstellrad, sollen
1. die Messerträger 2 parallel zur Säule und
2. die Oberkante der Stichplatte in der Mitte des Messerwinkels stehen.

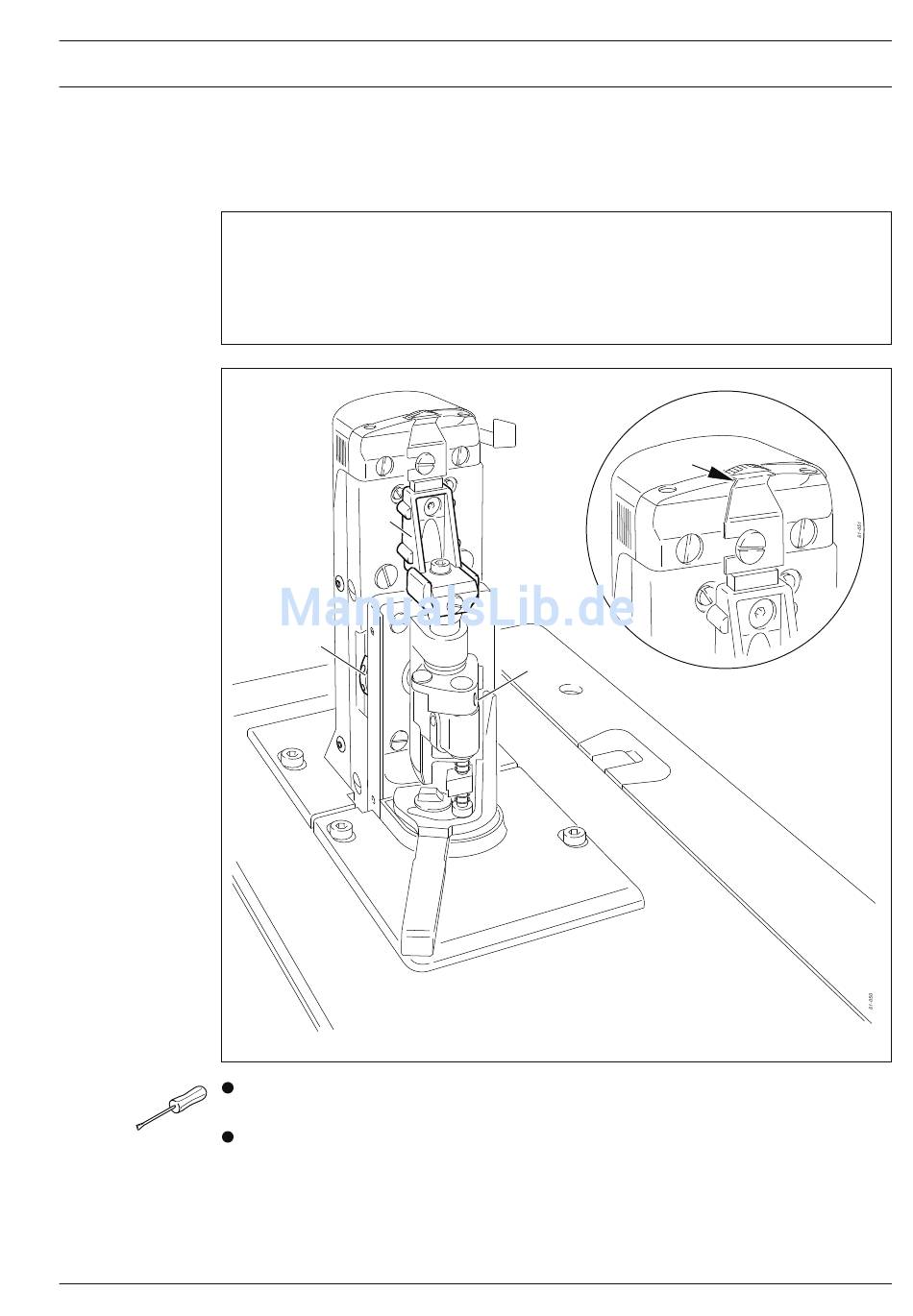

Fig. 1 - 27
Einstellrad 1 bis zum oberen Anschlag drehen und Kantenbeschneid-Einrichtung
einschalten.
Messerträger 2 (Schraube 3) entsprechend den Regeln verstellen.
2
1
3
Justierung
35
