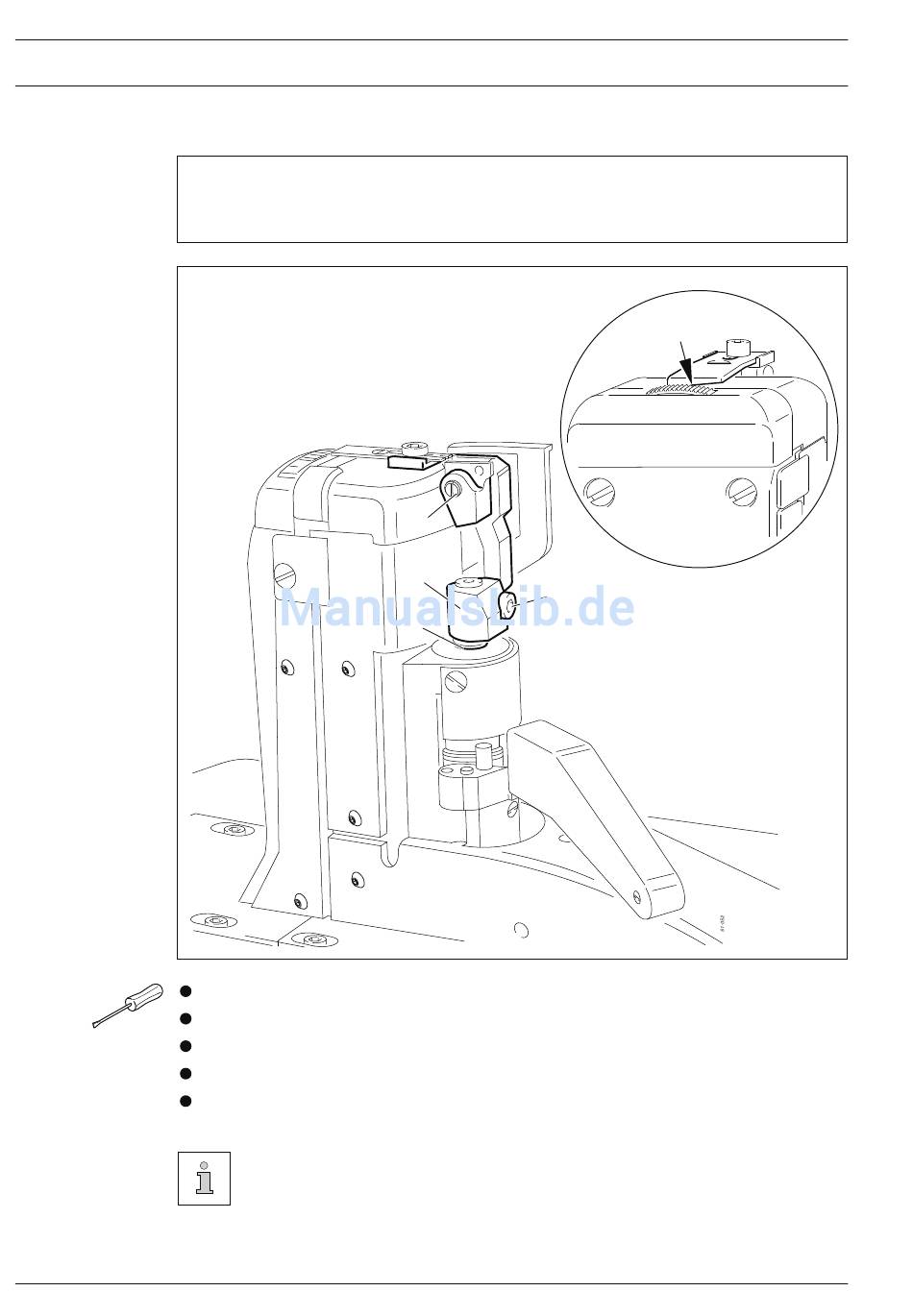

1.05.02 Stellung des Messerträgers Modell 1591
Fig. 1 - 28
36
Regel
Bei eingeschwenkter Kantenbeschneid-Einrichtung sollte die Mitte des Messerwinkels
mit der Oberkante der Stichplatte auf gleicher Höhe stehen.
Maschine ausschalten und Kantenbeschneid-Einrichtung einschwenken.
Schraube 1 lösen.
Durch Drehen von Exzenter 2, das Messer in seinen mittleren Verstellbereich stellen.
Messerträger 3 entsprechend der Regel verschieben und Schraube 1 festdrehen.
Sicherungsring 4 am Messerträger 3 zur Anlage bringen.
Je nach Materialdicke kann von der Grundeinstellung am Exzenter 2 abgewichen
werden.
