Justierung
1.06.03 Fadenfänger-Stellung
44
Regel
1. Die Unterkante des Fadenfängers 1 soll einen Abstand von 0,1 mm zum Horn der
Spulenkapsel 5 haben.
2. In Ruhestellung der Fadenschneid-Einrichtung soll die hintere Kante des
Fadenfängers 1 ca. 2,5mm-3mm hinter der Messerkante stehen.
3

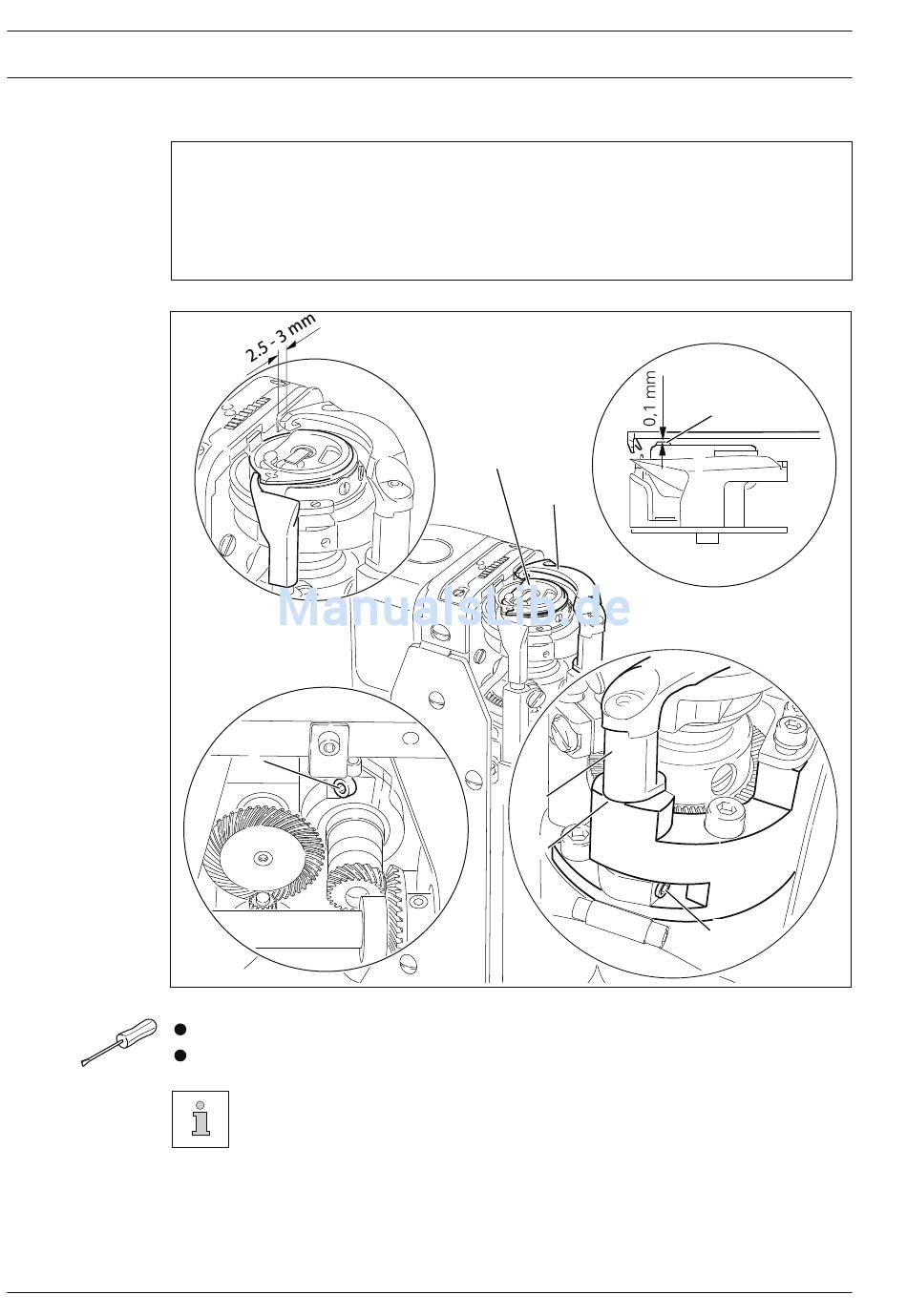

Fig. 1 - 36
Fadenfänger 1 (Schrauben 2, zwei Schrauben) entsprechend Regel 1 verschieben.
Fadenfänger 1 (Schraube 3) entsprechend Regel 2 verdrehen.
Der Fadenfänger 1 muss parallel zur Fläche des Fadenfänger-Trägers 4 stehen.
5
1
2
1
4
5
2
