Rollfuß - Pfaff 1591 Anleitung

Justierung
1.04.16 Rollfuß
24
Regel
Wenn der Rollfuß 1 auf dem Schiebrad 5 aufsitzt, soll er
1. in Nährichtung gesehen parallel zum Schiebrad 5 stehen,
2. in Nährichtung gesehen mittig (links) zur Nadel stehen und
3. quer zur Nährichtung gesehen möglichst dicht (links) an der Nadel stehen.
4
1
63-031

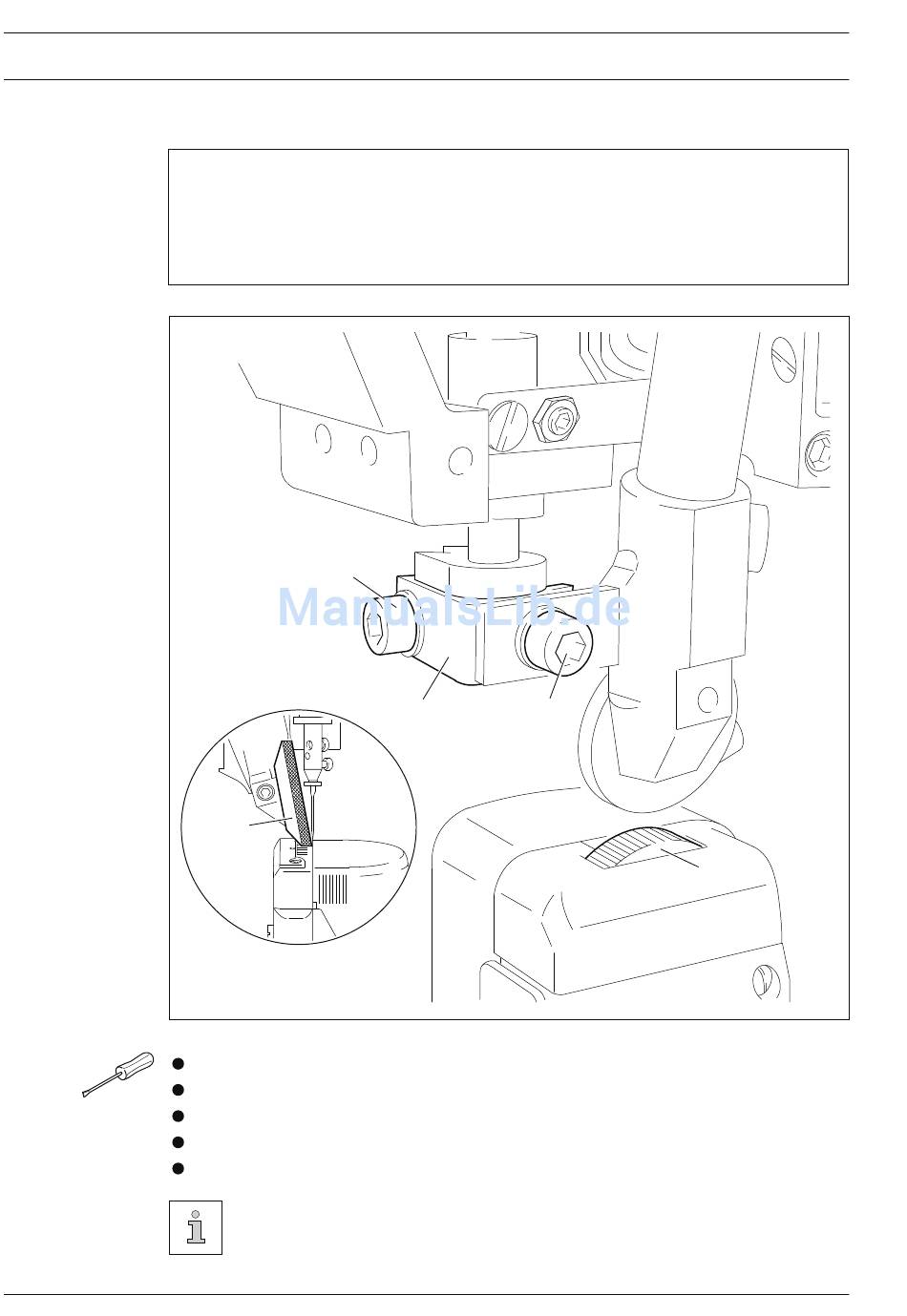

Fig. 1 - 16
Rollfuß 1 hochstellen.
Bei nachfolgenden Einstellungen immer Regel 1 beachten.
Rollfuß 1 (Schraube 2) entsprechend der Regel 2 verschieben.
Rollfuß 1 auf das Schiebrad 5 aufsetzen lassen.
Rollfußträger 3 (Schraube 4) entsprechend Regel 3 verschieben.
Beim Nähen von sehr engen Bögen, sollte der Rollfuß 1 etwas zur Bedienperson
hin verschoben werden.
3 2
5
