Kantenbeschneid-Einrichtung -725/04 Zur Pfaff 571 - Pfaff 591 Betriebsanleitung

7

Kantenbeschneid-Einrichtung -725/04 zur PFAFF 571

.09

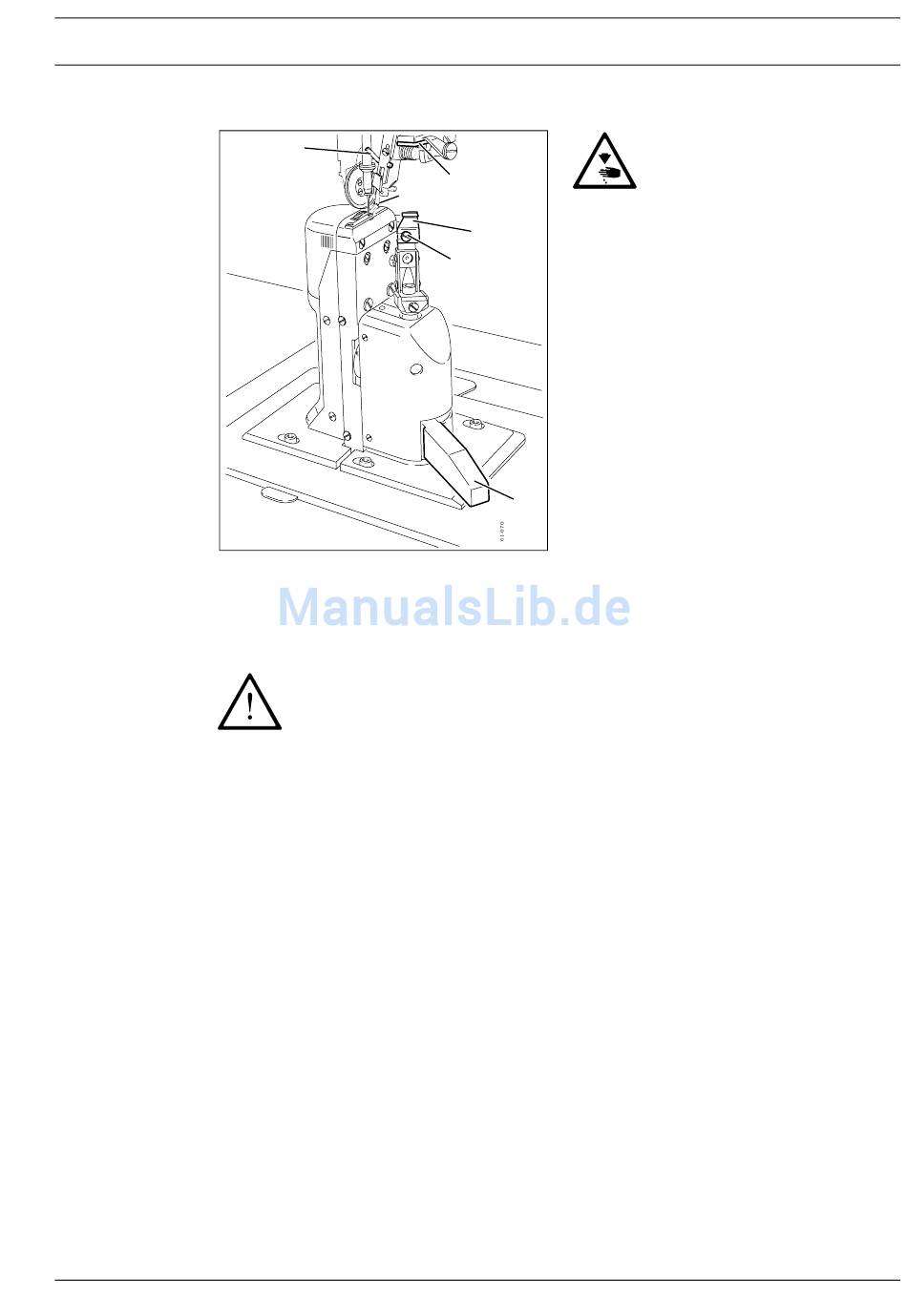

Fig. 7 - 09
Messer austauschen:
● Maschine ausschalten.
● Schraube 5 lösen und Messer 6 herausnehmen.
● Neues Messer einsetzen und Schraube 5 leicht andrehen.
Einstellung des Messers nach Kapitel 1.05.05 Messerbewegung der Justieranleitung
●
vornehmen und Schraube 5 festdrehen.
3
4
2
5
Die nachfolgend aufgeführten Arbeiten dürfen nur von Fachpersonal oder
entsprechend unterwiesenen Personen durchgeführt werden!
Bedienungselemente
Messerantrieb einschalten:
6
Hebel 1 nach hinten schwenken, das
●
Messer geht in Arbeitsstellung.
Messerantrieb ausschalten:
Hebel 1 drücken, das Messer schwenkt
●
nach hinten weg.
Kantenführung einschalten:
Kantenführung 2 von Hand einschwen-
●
ken und Hebel 3 drücken, die Kantenfüh-
rung 2 geht in Arbeitsstellung.
Kantenführung ausschalten:
1
● Kantenführung 2 anheben und einrasten
lassen, die Kantenführung 2 ist außer Be-
trieb.
● Hebel 4 anheben, die Kantenführung
schwenkt nach hinten weg.
Nicht in das laufende Messer
greifen! Verletzungsgefahr!
19
