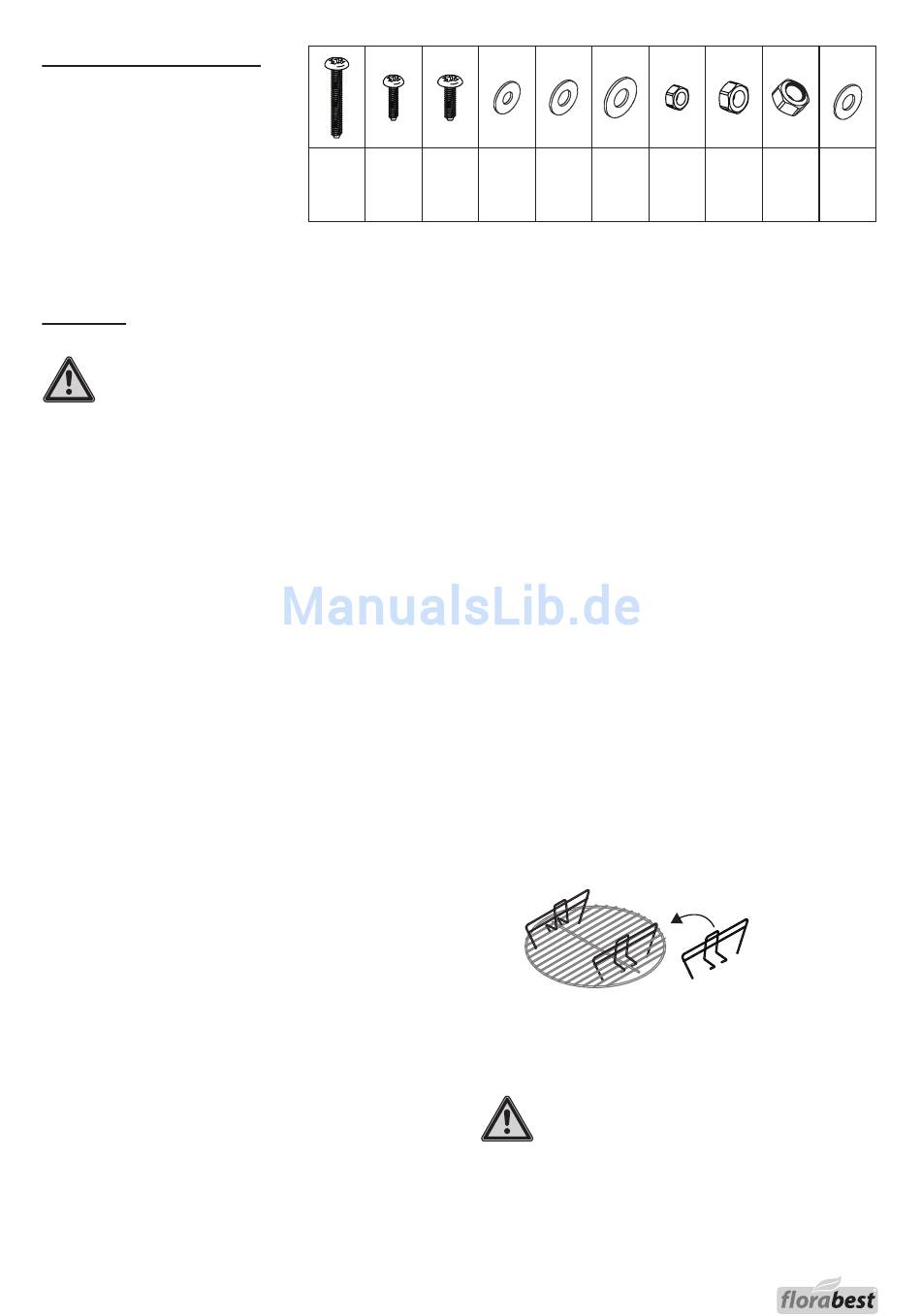

Eléments d'assemblage
Montage
PRUDENCE !
Les têtes de vis doivent, pour votre sécurité,
toujours être orientées vers l'extérieur, car elles
pourraient sinon provoquer des blessures.
Tous les raccords à vis doivent seulement être
fermement serrés après la fin du montage,
afin d'éviter des tensions indésirables dans les
matériaux.
1.
Placez à chaque extrémité supérieure des pieds
(I + O) un support pour la tôle de collecte des
cendres (J) et un renfort de pied (H). Montez
les pieds (I + O) sur le bac à feu (G) dans l'ordre
indiqué sur les illustrations. Utilisez les vis
M6x30 et les rondelles Ø6, 4xØ18.
2.
Placez
le
rangement en barrettes métallique (L)
dans les trous inférieurs du trépied (O).
Placez les extrémités du support métallique (L)
dans les trous inférieurs du trépied (I). Montez
les roues (K) au moyen des écrous s rondelles
Ø8xØ18 de blocagele M8 aux extrémités du
rangement en barrettes métalliques (L).
3.
Vissez deux des poignées (A) au bas à feu (G) au
moyen des vis M6x10, des rondelles Ø6,4xØ12
et des écrous M6. Le support de capot (D) est
fixé à la poignée (A) sur le côté intérieur du
capot (C) au moyen des vis M6x10, des rondelles
Ø6,4xØ12 et des écrous M6.
M6x30
M4x10
3x
2x
becquet
antérieur
M6x10
Ø4,2
Ø6,4xØ12
Ø6,4xØ18
6x
2x
6x
4.
Fixez les disques d'aération (B) au bac à feu (G)
et au couvercle (C) depuis l'extérieur avec les vis
M4x10, les rondelles Ø4,2 et les écrous M4.
5.
Insérez la tôle de collecte des cendres (N) dans
les supports de tôle de collecte des cendres (J)
entre les pieds (I + O).
du
6.
Mettez en place la grille de charbon de bois (F)
et la grille de cuisson (E) dans le bac à feu (G).
Si nécessaire, mettez le séparateur de charbon
de bois (P) sur la grille de charbon de bois (F).
Observez aussi les informations figurant sur les
pages suivantes.
AVERTISSEMENT !
L'appareil doit se trouver en position horizontale,
stable sur une surface solide pendant l'emploi,
car il pourrait sinon se renverser.
M4
M6
M8
3x
2x
6x
2x
Ø8xØ18
2x
17
