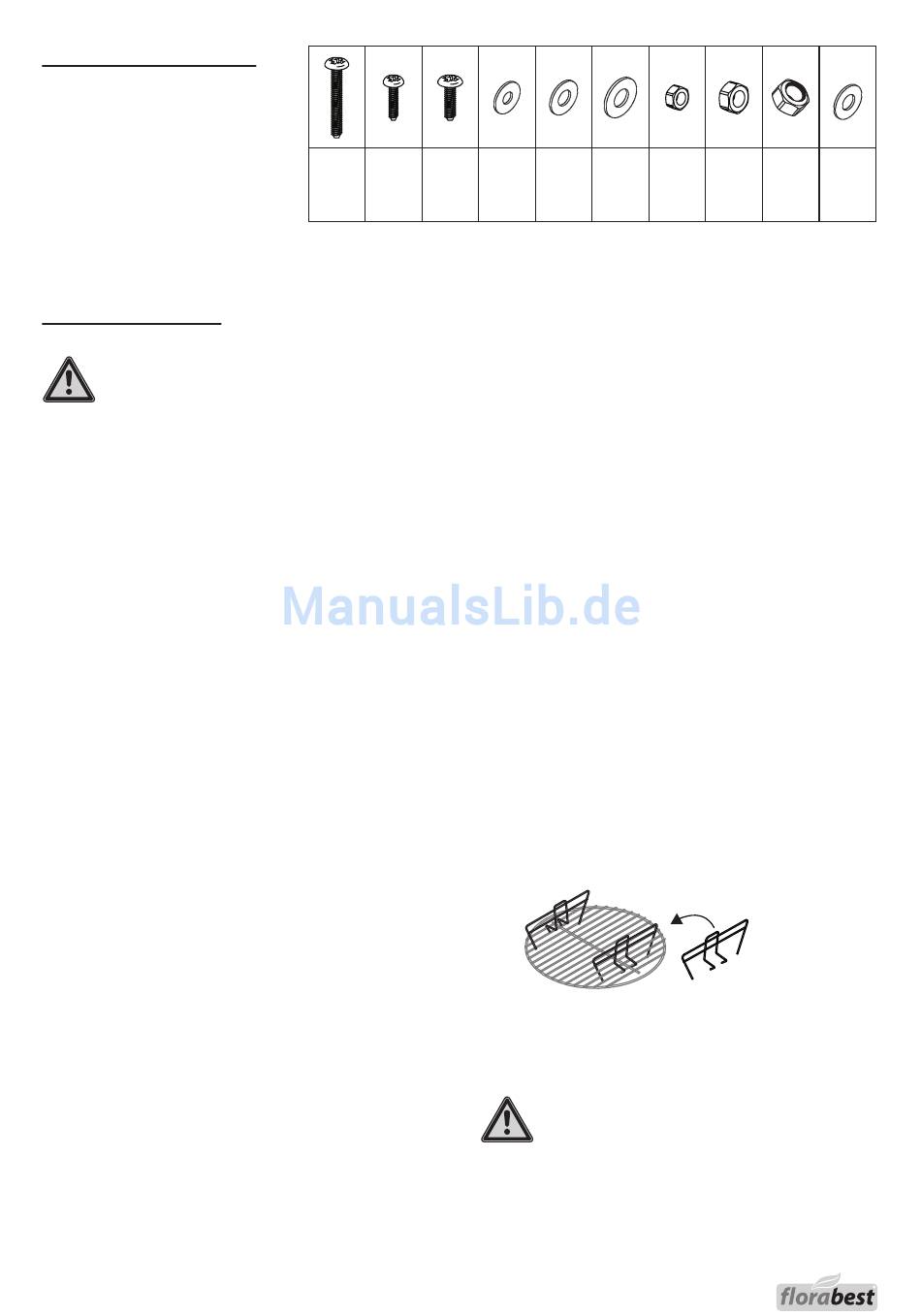

Verbindingselementen

Montage uitvoeren
LET OP!
De schroefkoppen moeten voor uw eigen
veiligheid steeds naar buiten wijzen, omdat er
anders letsel kan ontstaan.
Draai alle schroefverbindingen pas goed vast,
nadat u de montage beëindigd heeft, omdat
er anders ongewenste materiaalspanning kan
ontstaan.
1. Steek een houder voor de asopvangplaat (J) en
een statiefpoot versterker (H) op het bovenste
uiteinde van elke statiefpoot (I + O). Bevestig
de statiefpoten (I + O) aan de vuurschaal (G)
zoals in de afbeelding weergegeven. Maak
hierbij gebruik van de M6x30 schroeven en
onderlegschijven Ø6,4xØ18.
2. Bevestig het voorste punt van het legrooster
in de onderste boring van de statiefpoot (O).
Steek de uiteinden van het legrooster (L) door
de onderste boringen van de statiefpoten (I).
Bevestig de wielen (K) met behulp van de
onderlegschijven Ø8xØ18 en stopmoeren M8
aan de uiteinden van het legrooster (L).
3. Schroef de twee handgrepen (A) aan de
vuurschaal (G) vast met behulp van de M6x10
schroeven, onderlegschijven Ø6,4xØ12 en
moeren M6. De kaphouder (D) wordt aan de
binnenkant van de kap (C) met behulp van
M6x10 schroeven, onderlegschijven Ø6,4xØ12
en moeren M6 aan handgreep (A) bevestigd.
M6x30 M4x10 M6x10
3x 2x 6x
4.
5.
6.
De grill moet tijdens het gebruik stevig op een
stabiele en vaste ondergrond staan, omdat hij
anders kan omvallen.
Ø4,2 Ø6,4xØ12 Ø6,4xØ18
2x 6x 3x
Bevestig de ventilatieschijven (B) met M4x10
schroeven, onderlegschijven Ø4,2 en moeren
M4 van buitenaf aan de vuurschaal (G) en aan
de kap (C).
Klem de asopvangplaat (N) in de asopvangplaat
houder (J) tussen de statiefpoten (I + O).
Plaats het houtskoolrooster
het grilrooster (E) in de vuurschaal
(G). Zet zonodig de houtskoolverdeler
(P) op het
Neem ook de aanwijzingen op de volgende
pagina´s in acht.
WAARSCHUWING!
M4 M6 M8 Ø8xØ18
2x 6x 2x 2x
(F)
houtskoolrooster
en
(F).
