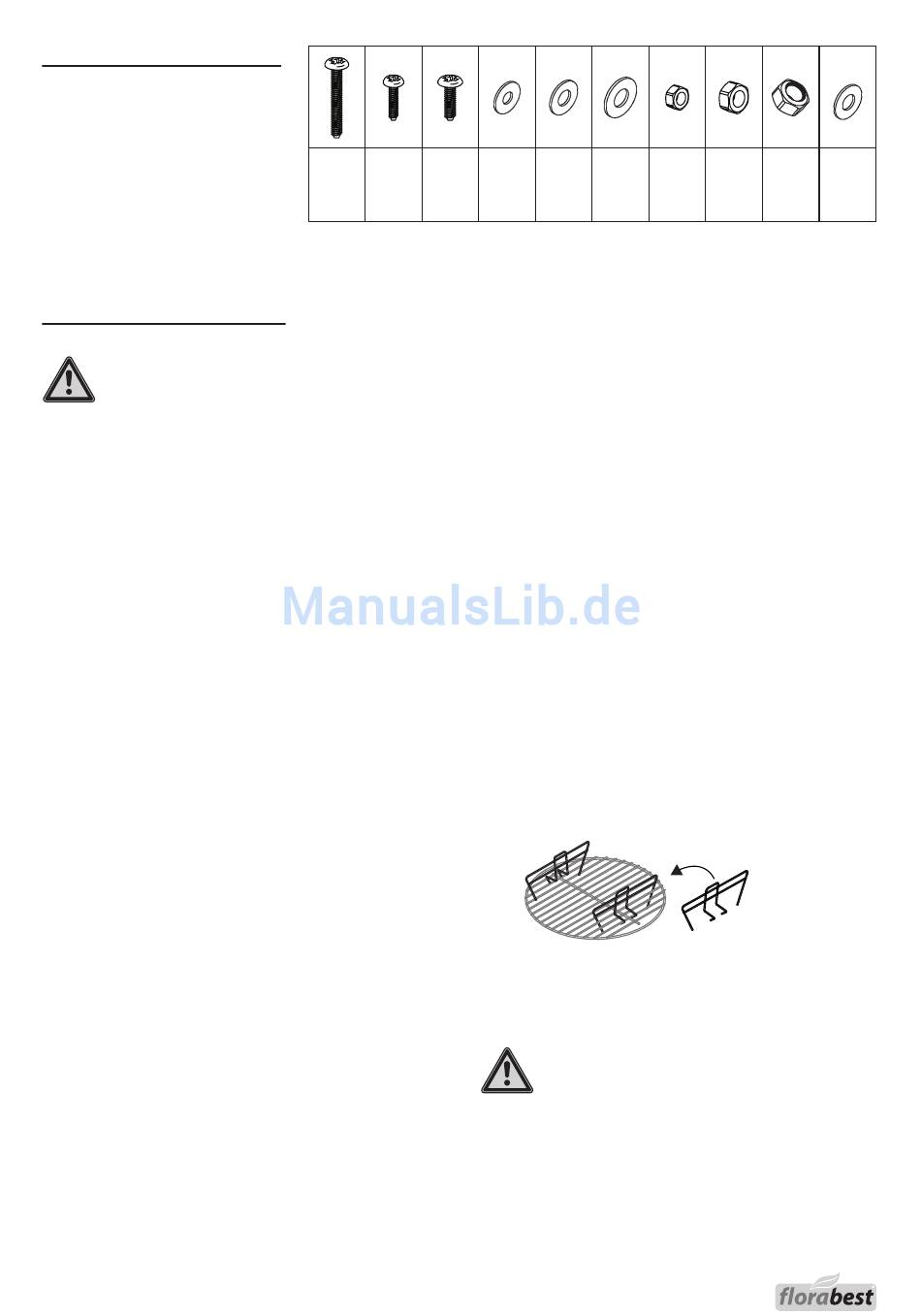

Elementi di collegamento

Esecuzione del montaggio

ATTENZIONE!
Per questioni di sicurezza, le teste delle viti
devono essere rivolte sempre verso l'esterno, in
quanto altrimenti possono causare ferite.
Stringere tutti i collegamenti a vite soltanto
a montaggio concluso, in quanto altrimenti
possono determinarsi tensioni dei materiali
indesiderate.
1. Inserire sull'estremità superiore di ciascun piede
(I + O) un supporto per lamiera raccoglicenere
(J) ed un rinforzo per piede (H). Montare i
piedi (I + O) sul braciere (G) nella disposizione
illustrata. Usare le viti M6x30 e rondelle
Ø6,4xØ18.
2. Agganciare il nasetto anteriore del ripiano in filo
metallico (L) nel foro inferiore del piede fisso (O).
Far passare le estremità del ripiano in filo
metallico (L) attraverso i fori inferiori dei
piedi (I). Montare le ruote (K) mediante i dadi
di rondelle Ø8xØ18 e bloccaggio M8 sulle
estremità del ripiano in filo metallico (L).
3. Montare due delle impugnature (A) sul braciere
(G) mediante viti M6x10, rondelle Ø6,4xØ12 e
dadi M6. Fissare il supporto calotta (D) sul lato
interno della calotta (C) all'impugnatura (A)
mediante viti M6x10, rondelle Ø6,4xØ12 e dadi
M6.
M6x30 M4x10 M6x10
3x 2x 6x
4.
5.
6.
Quando il barbecue è in funzione deve essere
collocato su una base solida e stabile, in quanto
altrimenti può rovesciarsi.
Ø4,2 Ø6,4xØ12 Ø6,4xØ18
2x 6x 3x
Fissare i dischi di ventilazione (B) con viti
M4x10, rondelle Ø4,2 e dadi M4 dall'esterno al
braciere (G) ed alla calotta (C).
Agganciare la lamiera raccoglicenere (N) negli
appositi supporti (J) tra i piedi (I + O).
Inserire la griglia per la carbonella (F) e
la griglia di cottura (E) nel braciere (G).
Se necessario, mettere il divisore per la
carbonella (P) sulla griglia per la carbonella (F).
Osservare anche le avvertenze alle pagine
successive
AVVERTIMENTO!
M4 M6 M8 Ø8xØ18
2x 6x 2x 2x
