Montage
6.7

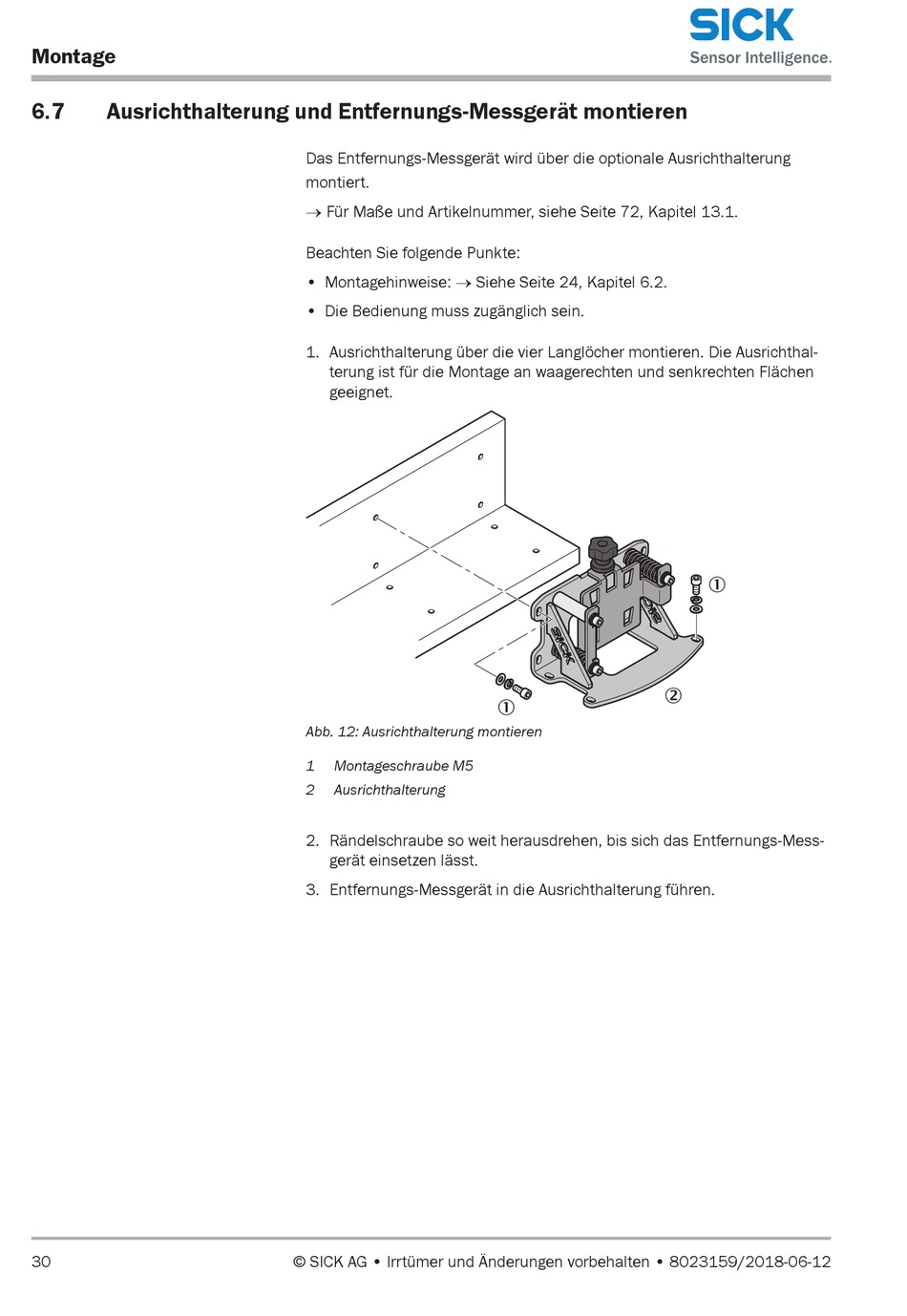

Ausrichthalterung und Entfernungs-Messgerät montieren
30
Das Entfernungs-Messgerät wird über die optionale Ausrichthalterung
montiert.
→ Für Maße und Artikelnummer, siehe Seite 72, Kapitel 13.1.
Beachten Sie folgende Punkte:
• Montagehinweise: → Siehe Seite 24, Kapitel 6.2.
• Die Bedienung muss zugänglich sein.
1. Ausrichthalterung über die vier Langlöcher montieren. Die Ausrichthal-
terung ist für die Montage an waagerechten und senkrechten Flächen
geeignet.
Abb. 12: Ausrichthalterung montieren
1
Montageschraube M5
2
Ausrichthalterung
2. Rändelschraube so weit herausdrehen, bis sich das Entfernungs-Mess-
gerät einsetzen lässt.
3. Entfernungs-Messgerät in die Ausrichthalterung führen.
© SICK AG • Irrtümer und Änderungen vorbehalten • 8023159/2018-06-12
2
1
1
