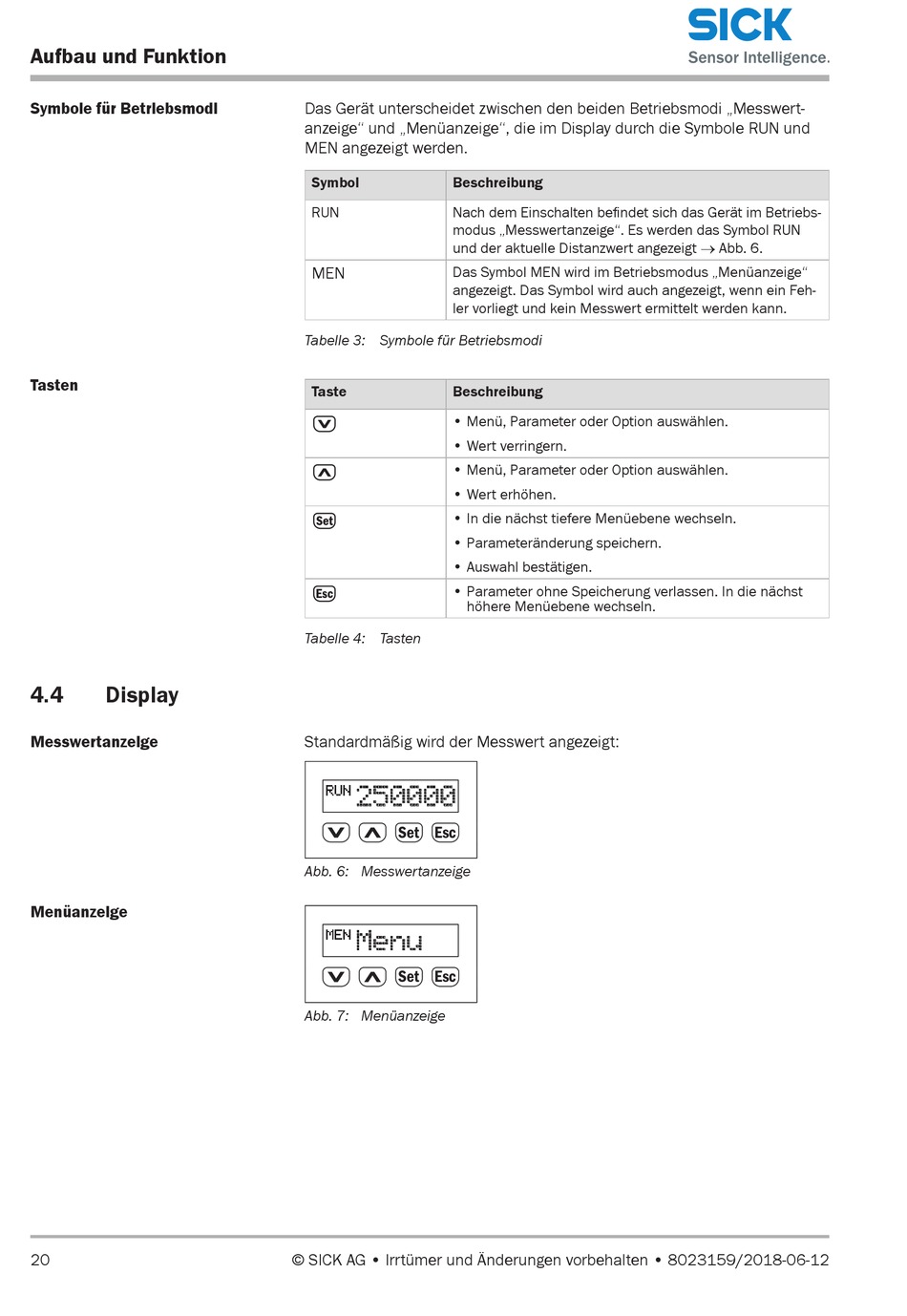

Aufbau und Funktion
Symbole für Betriebsmodi
Tasten
4.4
Display
Messwertanzeige
Menüanzeige
20
Das Gerät unterscheidet zwischen den beiden Betriebsmodi „Messwert-
anzeige" und „Menüanzeige", die im Display durch die Symbole RUN und
MEN angezeigt werden.
Symbol
Beschreibung
RUN
Nach dem Einschalten befindet sich das Gerät im Betriebs-
modus „Messwertanzeige". Es werden das Symbol RUN
und der aktuelle Distanzwert angezeigt → Abb. 6.
MEN
Das Symbol MEN wird im Betriebsmodus „Menüanzeige"
angezeigt. Das Symbol wird auch angezeigt, wenn ein Feh-
ler vorliegt und kein Messwert ermittelt werden kann.
Tabelle 3: Symbole für Betriebsmodi
Taste
Beschreibung
• Menü, Parameter oder Option auswählen.
• Wert verringern.
• Menü, Parameter oder Option auswählen.
• Wert erhöhen.
• In die nächst tiefere Menüebene wechseln.
• Parameteränderung speichern.
• Auswahl bestätigen.
• Parameter ohne Speicherung verlassen. In die nächst
Tabelle 4: Tasten
Standardmäßig wird der Messwert angezeigt:
250000
RUN
Set
Esc
Abb. 6: Messwertanzeige
Menu
MEN
Set
Esc
Abb. 7: Menüanzeige
© SICK AG • Irrtümer und Änderungen vorbehalten • 8023159/2018-06-12
höhere Menüebene wechseln.
