3.2

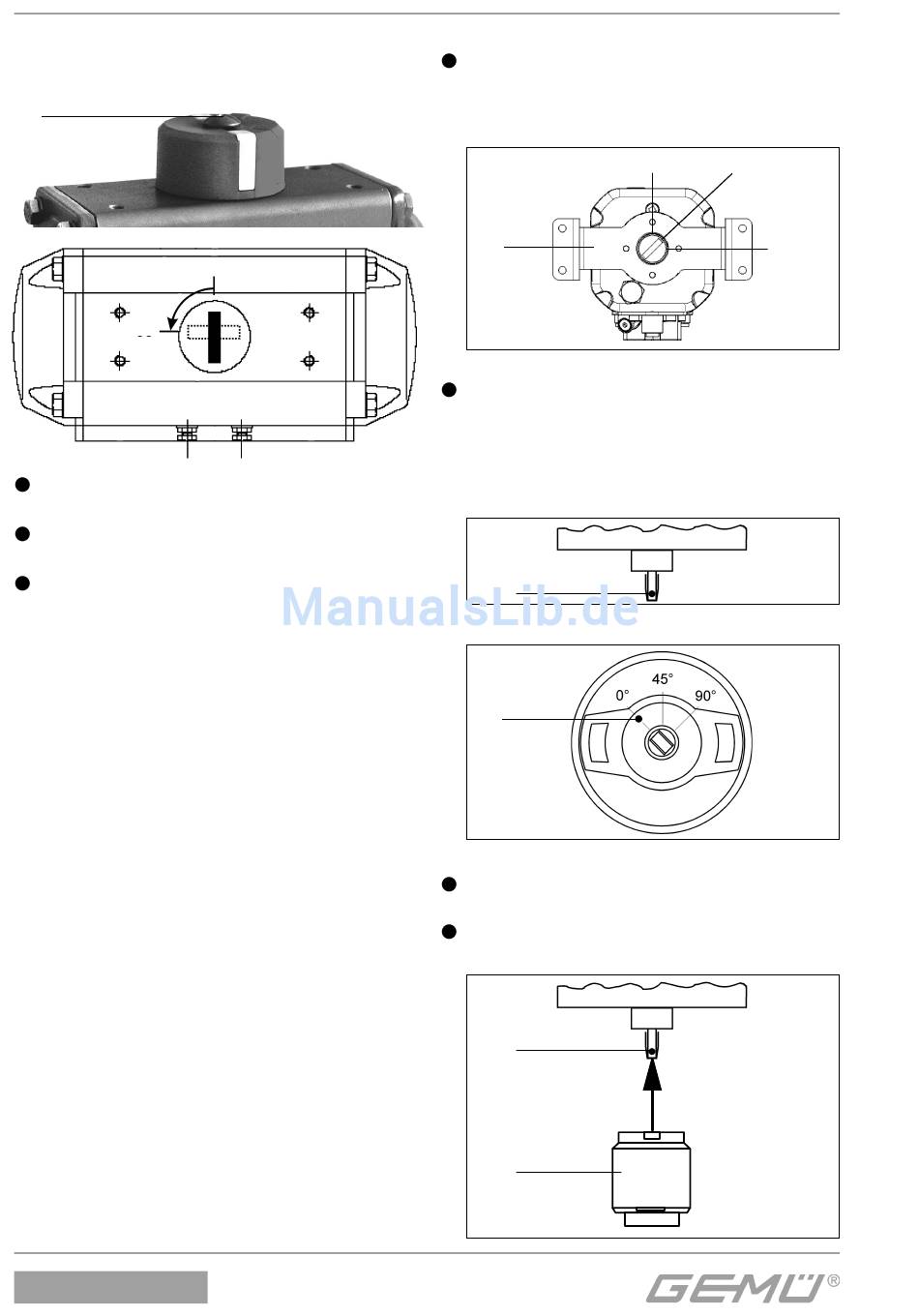

Anbau an Schwenkantriebe

3.2.1

Vorbereitung des Ventilantriebes

5
90° / AUF
Antrieb muss sich in Grundstellung
(Antrieb entlüftet) befi nden.
Schraube 5 zur Befestigung der
optischen Sichtanzeige entfernen.
Drehrichtung des Antriebes ermitteln
(Die Drehrichtung des Antriebes
muss, von oben betrachtet, gegen den
Uhrzeigersinn sein, wenn der Antrieb
von der Stellung ZU in die Stellung AUF
fährt).
1436 cPos eco
0° / ZU
3.2.2 Komplettierung des Weggebers
Vor der Montage an den Antrieb ist darauf
zu achten, dass die Wellenhöhe und das
Lochbild des Antriebs mit den Maßen des
Haltewinkels 6 übereinstimmen.
6
Ansicht X mit Haltewinkel und Adapter
Die Welle des Weggebers ist mit einer
Markierung 7 versehen. Stimmt diese
Markierung mit der Markierung auf der
Unterseite des Weggebergehäuses 8
überein, so befi ndet sich der Weggeber in
der 0° Stellung.
7
Weggeber mit Markierung
8
Ansicht X nur Weggeber
Der elektrische Drehbereich befi ndet sich
90° im Uhrzeigersinn von dieser Stellung.
Adapter 9 auf Welle des Weggebers 7
setzen.
7
9
8 / 56
0° 45°
90°
