2.2
Anbau an Schwenkantriebe
2.2.1
Vorbereitung des Ventilantriebs
1. Antrieb muss sich in Grundstellung (Antrieb entlüftet) befinden. Bei doppeltwirkenden
Antrieben sollte der Antrieb in Geschlossen-Position gebracht werden.
2. Schraube zur Befestigung der optischen Sichtanzeige entfernen.
3. Drehrichtung des Antriebs ermitteln (die Drehrichtung des Antriebs muss von oben
betrachtet gegen den Uhrzeigersinn sein, wenn der Antrieb von der Geschlossen-
Position in die Offen-Position fährt).

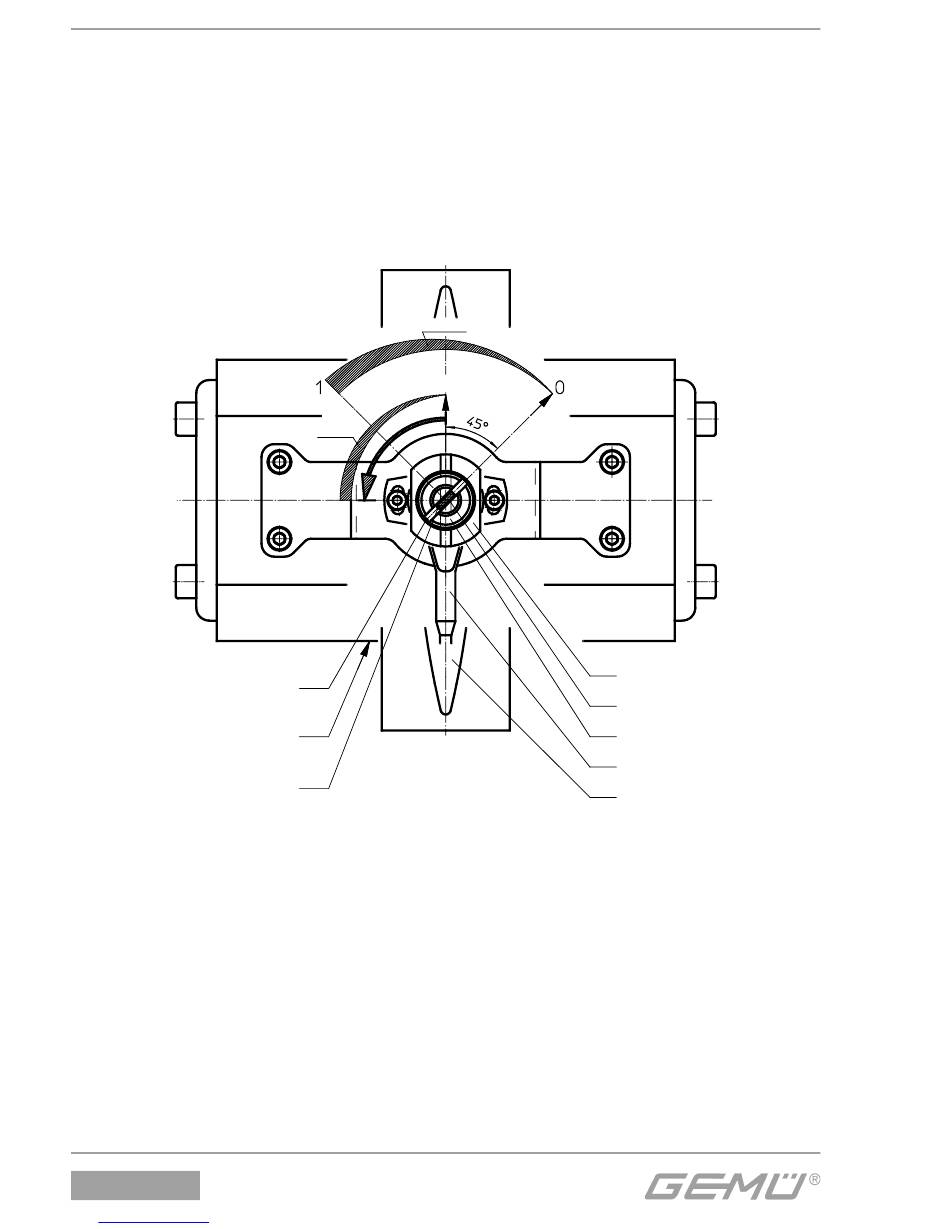

Adaptermarkierung
Pneumatikanschluss
Potiwellenmarkierung
1435 ePos
Downloaded from
www.Manualslib.com
Antrieb
Klappe:
offen
®
manuals search engine
Drehpoti
Klappe:
geschlossen
4 / 24
Antriebswelle (von oben)
Drehpotiwelle
Adapter
Drehpotianschluss
Klappenscheibe: Geschlossen
