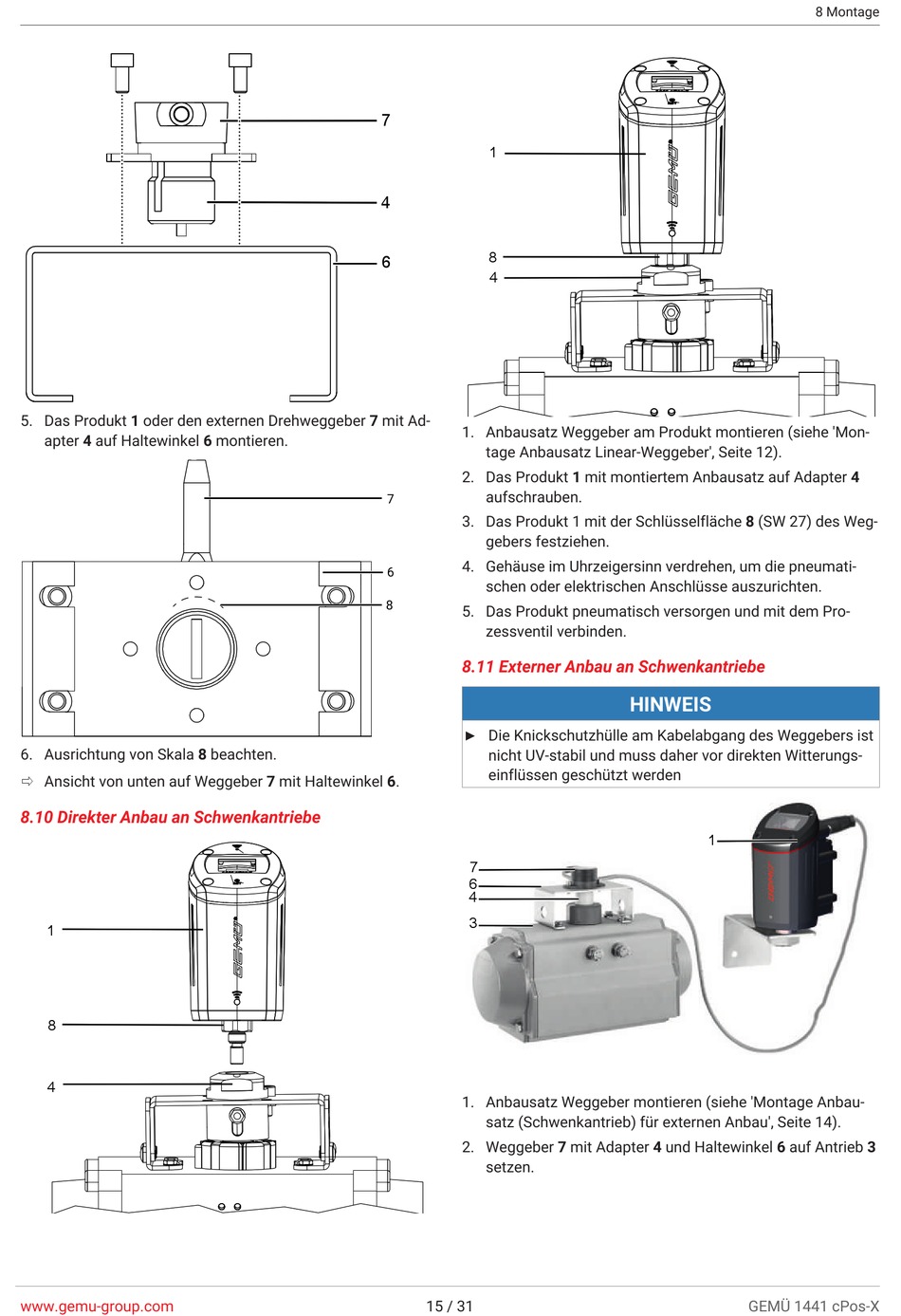

5. Das Produkt 1 oder den externen Drehweggeber 7 mit Ad-
apter 4 auf Haltewinkel 6 montieren.
6. Ausrichtung von Skala 8 beachten.
ð Ansicht von unten auf Weggeber 7 mit Haltewinkel 6.
8.10 Direkter Anbau an Schwenkantriebe
1
8
4
www.gemu-group.com
7
1
4
8
6
4
1. Anbausatz Weggeber am Produkt montieren (siehe 'Mon-
tage Anbausatz Linear-Weggeber', Seite 12).
2. Das Produkt 1 mit montiertem Anbausatz auf Adapter 4
aufschrauben.
7
3. Das Produkt 1 mit der Schlüsselfläche 8 (SW 27) des Weg-
gebers festziehen.
4. Gehäuse im Uhrzeigersinn verdrehen, um die pneumati-
6
schen oder elektrischen Anschlüsse auszurichten.
8
5. Das Produkt pneumatisch versorgen und mit dem Pro-
zessventil verbinden.
8.11 Externer Anbau an Schwenkantriebe
▶ Die Knickschutzhülle am Kabelabgang des Weggebers ist
nicht UV-stabil und muss daher vor direkten Witterungs-
einflüssen geschützt werden
7
6
4
3
1. Anbausatz Weggeber montieren (siehe 'Montage Anbau-
satz (Schwenkantrieb) für externen Anbau', Seite 14).
2. Weggeber 7 mit Adapter 4 und Haltewinkel 6 auf Antrieb 3
setzen.
