ANVÄNDARKONTROLLER OCH DISPLAY
Kontrollerna (eller inställningstangenterna) på TDR2000/2 har arrangerats
på ett ergonomiskt för att instrumentet ska vara enkelt att använda.

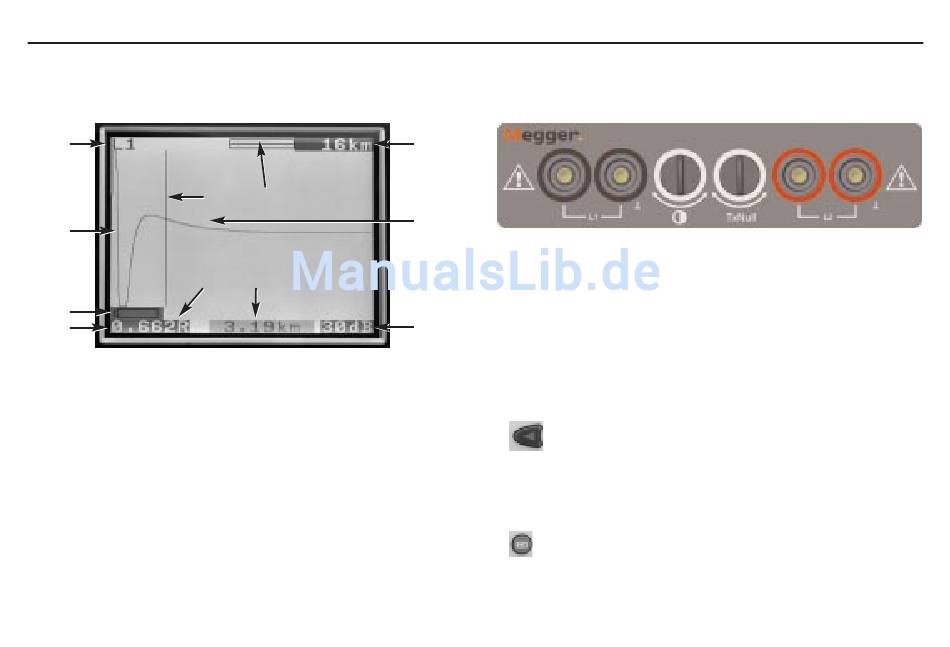

Den presenterade informationen består av följande:
1
7
10
9
5
9
(1) Valda kanaler
(2) Förstärknings-eller zoom-fält zoom-
(3) Område
(4) Reflekterad puls
(5) Indikering av svagt batteri
(6) Förstärkningsinställning
(7) Markör-(avst.-)fält
(8) Avstånd till markör
(9) Hastighetsfaktor (VF)
(10) Utsänd puls
3
2
4
8
6
Die Instrumentkontrollen bestehen aus den folgenden:
L1 Ingångskanal 1
L2 Ingångskanal 2.
* Endast de testsladdar som medföljer instrumentet ska användas.
Kontrast Genom att ställa in displaykontrasten kan användaren justera
LCD-displayen till bästa möjliga läsbarhet.
Tx Null: Med hjälp av denna kontroll kan användaren minska
amplituden (höjden) på den utsända pulsen för det visade svepet, och
på så sätt åstadkomma att reflektioner nära början på kabeln (normalt
kallat dödzonen) kan urskiljas. Se avsnittet om "Tx Null" för ytterligare
detaljer.
1 Markör vänster: Flyttar markören åt vänster på displayen.
Flyttningen repeteras automatiskt om tangenten hålls intryckt.
SHIFT/Markör vänster – läge dubbel markör: Tryck på SHIFT för val
av alternativ markör i läget dubbel markör. Tryck en gång till på SHIFT
och Markör-tangenten för att byta aktiva markörer.
2 Sök-tangenten: Letar efter den längst bort liggande
impedansändringen. Det kan antingen vara ett fel, eller
kabeländen om det är en kortslutning eller ett avbrott.
