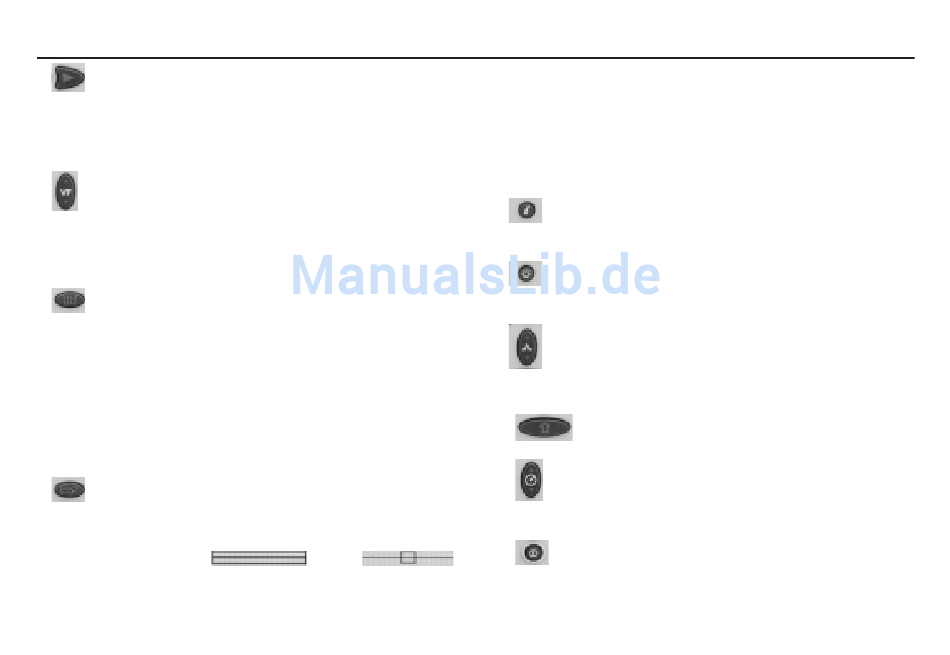

3 Cursore destro: Sposta il cursore verso destra sul display.
L'operazione viene ripetuta se si tiene premuto il tasto.
MAIUS/Cursore destro – Due cursori: Premere con il tasto MAIUS. per
selezionare uno dei due cursori nella modalità Due cursori. Premere di
nuovo il tasto MAIUS. e il tasto cursore per alternare i cursori attivi.
4 Fattore velocità: Tasto bidirezionale destinato
all'impostazione del fattore velocità nella fascia di valori
compresa fra 0,300 e 0,999 della velocità della luce.
L'operazione viene ripetuta se si tiene premuto il tasto. Per
ulteriori informazioni, consultare la sezione 'Fattore di
velocità'.
5 L1-L2 MOD: Seleziona la modalità di esecuzione dei test
disponibili: L1, L2, L1 & L2, e XTALK. La modalità selezionata
appare nell'angolo superiore sinistro del display.
MAIUS./MOD. – Misurazione della differenza: (L1-L2 or L1-M1,
2...15)
Per visualizzare la differenza tra due canali, il TDR deve essere
predisposto sulla modalità L1&L2 o L1&M#). Premere il tasto MOD.
contemporaneamente al tasto MAIUSCOLE. Appare sul display la scritta
L1-L2, o L1-M1.
6 ZOOM: Il tasto ZOOM alterna sul display l'intera
visualizzazione e la visualizzazione zumata. Questa funzione
consente di posizionare con maggiore precisione la barra del
cursore e quindi la distanza misurata.
Le modalità sono: 'normale'
e sono visualizzate nella parte superiore della finestra del display.
82
e 'zoom'
MAIUS./ZOOM – Modalità intermittente
Premendo contemporaneamente il tasto ZOOM e il tasto MAIUS., lo
strumento inserisce la 'modalità intermittente'. Mentre questa modalità è
attiva, il TDR provvede ad accumulare eventuali riflessioni transitorie
visualizzando ininterrottamente un tracciato. Per uscire dalla modalità
intermittente, premere il tasto ZOOM contemporaneamente al tasto
MAIUS. o cambiare i valori di portata, guadagno o modalità.
7 Tasto Guida: Queste schermate riportano informazioni
sull'utilizzo del TDR2000. Premere il tasto Guida, poi premere
il tasto della funzione su cui si desidera trovare informazioni.
8 Illuminazione: Accende o spegne la luce dello strumento,
che viene spenta automaticamente dopo 1, 2 o 5 minuti (in
funzione del valore impostato nel menu di configurazione).
9 Guadagno: Tasto bidirezionale che consente di regolare il
guadagno dello strumento da 0 dB a 90 dB in passi di 6 dB.
L'operazione viene ripetuta se si tiene premuto il tasto.
Per ulteriori informazioni, consultare la sezione Uso dello strumento.
10 Maius: Si preme unitamente ad altri tasti per accedere alle
varie modalità disponibili.
11 Portata: Tasto bidirezionale che regola la portata delle
misurazioni dello strumento: da 16 km a 50 m. L'operazione
viene ripetuta se il tasto è tenuto premuto. Per ulteriori
informazioni, consultare la sezione Dati tecnici.
12 On/Off: Accende e spegne lo strumento. Lo strumento si
spegne automaticamente dopo un tempo predefinito di 5, 10
o 15 minuti, impostato nel menu Configurazione, oppure se la
tensione della batteria è insufficiente per procedere con
l'esecuzione del test.
