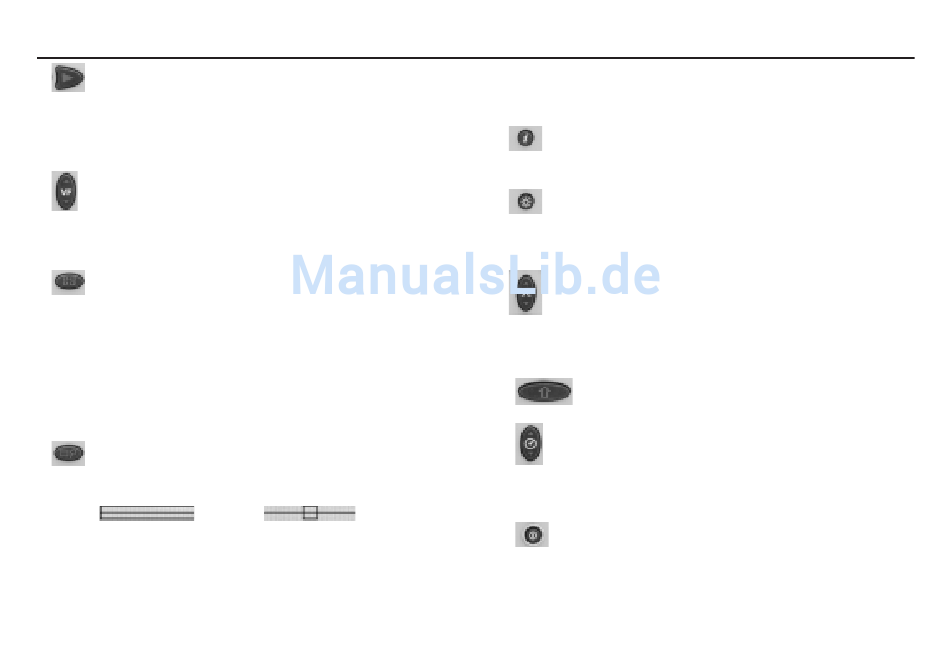

3 Markör höger: Flyttar markören åt höger på displayen.
Repeteras automatiskt om tangenten hålls intryckt.
SHIFT/Markör höger – läge dubbel markör: Tryck på SHIFT för val
av alternativ markör i läget dubbel markör. Tryck en gång till på SHIFT
och Markör-tangenten för att byta aktiva markörer.
4 Hastighetsfaktor (VF = Velocity Factor): En dubbelriktad
tangent för inställning av kabelns hastighetsfaktor inom
området 0,300 till 0,999 av ljushastigheten. Repeteras
automatiskt om den hålls intryckt. Se avsnittet
"Hastighetsfaktor (VF)" för ytterligare information.
5 L1-L2 MODE (läge): För val av testläge genom växling mellan
L1, L2, L1 & L2 och XTALK. Det valda läget visas uppe till
vänster på displayen.
SHIFT/MODE – Differensmätning: (L1-L2 eller L1-M1, 2...15)
För visning av differensen (skillnaden) mellan två kanaler måste TDR
vara i antingen L1&L2- eller L1&M#)-läget. Tryck på MODE-tangenten
med SHIFT-tangenten samtidigt intryckt. Instrumentet kommer då att visa
L1-L2 eller L1-M1.
6 ZOOM: ZOOM-tangenten skiftar displayen mellan hela
visningsområdet och en zoomad visning. Det gör att
markörfältet kan positioneras mer exakt, och därmed också
den uppmätta sträckan. Lägena visas som "normal"
och 'zoom'
displayen.
SHIFT/ZOOM – Intermittent läge Om ZOOM-tangenten trycks in
samtidigt som SHIFT hålls intryckt, skiftar instrumentet till 'Intermittent
läge'. Medan TDR är i detta läge ackumuleras alla transienta reflektioner
100
som ett permanent visat svep. För att lämna det intermittenta läget, tryck
på ZOOM samtidigt som SHIFT hålls intryckt, eller ändra inställningen
för område, förstärkning eller läge (MODE).
7
8
9
Se avsnittet Användning för ytterligare detaljer.
10
11
överst på
12
Hjälp-tangenten: Dessa skärmar ger hjälp om användningen
av TDR2000/2. Tryck först på hjälp-knappen och sedan på
den funktionstangent du vill ha hjälp om.
Knapp för bakgrundsbelysning: Slår på och stänger av
bakgrundsbelysningen. Bakgrundsbelysningen stängs av
automatiskt efter 1, 2 eller 5 minuter (beroende på vad som
ställts in i inställningsmenyn).
Förstärkning (eng. gain): En dubbelriktad tangent med
vilken du kan ställa in instrumentets förstärkning från 0dB till
90 dB i steg om 6 dB. Automatisk upprepning fås om
tangenten hålls intryck.
SHIFT: Används i kombination med andra tangenter för
inställning av alternativa lägen/funktioner.
Område (eng. range): En dubbelriktad tangent med vilken
instrumentets mätområde kan ställas in från 16 km (48 kft) ner
till 50 m (150 ft). Automatisk upprepning fås om tangenten
hålls intryck. För en uttömmande beskrivning av alla detaljer,
se avsnittet Produktspecifikation.
På/Av: Slår på och stänger av instrumentet. Instrumentet
stängs av automatiskt efter en förinställd tid på 5, 10 eller 15
minuter, enligt den inställning som gjorts i Inställningsmenyn,
eller om batterispänningen är för låg för att testerna ska kunna
utföras.
