BENUTZERKONTROLLEN UND ANZEIGEN

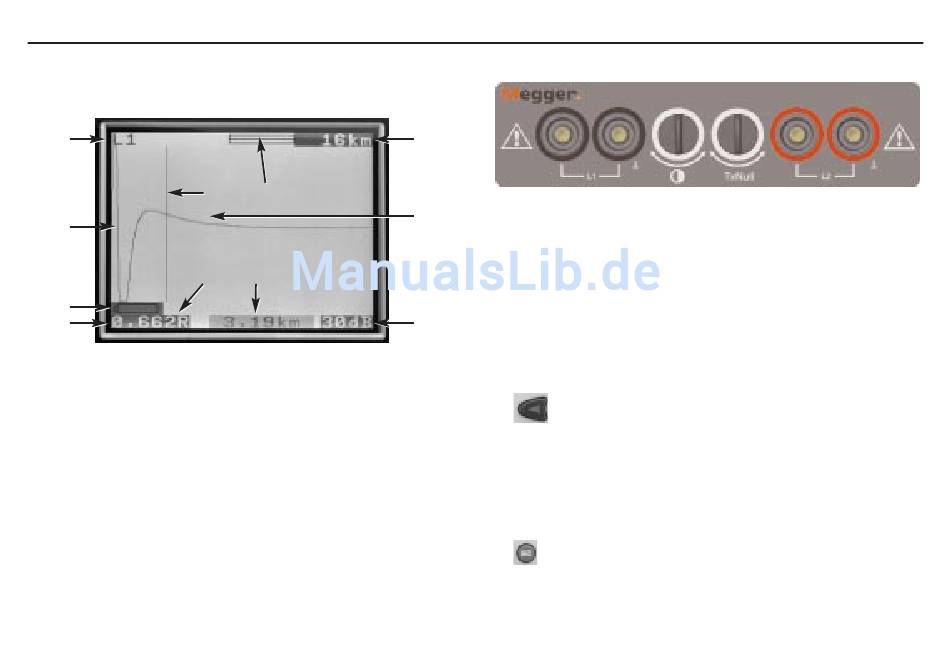

Die Anzeigen und Kontrollen des TDR2000/2 wurden ergonomisch
angeordnet, so dass das Instrument besonders einfach zu benutzen ist.
Die angezeigte Information besteht aus der folgenden:
1
7
10
9
5
9
(1) Ausgewählte Kanäle
(2) Vergrösserungs- oder Zoom-Leiste
(3) Bereich
(4) Reflektierter Impuls
(5) Anzeige Batterie schwach
(6) Gewinneinstellung
(7) Cursor-Leiste (Abstand)
(8) Abstand bis zum Cursor
(9) Geschwindigkeitsfaktor
(10) Übertragener Impuls
3
2
4
8
6
Die Instrumentkontrollen bestehen aus den folgenden:
Kontrast Die Einstellung des Anzeigekontrastes ermöglicht dem
Benutzer das Nachstellen des Kontrastes der LCD-Anzeige für optimalen
Sichtkomfort.
Tx-Null Ermöglicht dem Benutzer das Reduzieren der Amplitude des
übertragenen Impulses auf der angezeigten Spur, ermöglicht
Identifizieren von Reflektionen, die nahe am Anfang des Kabels
auftreten (normalerweise auch als die "tote Zone" bekannt). Beziehen
Sie sich in diesem Zusammenhang auf den Abschnitt über Tx-Null für
weitere Einzelheiten.
1 Cursor links: Bewegt den 'Abstands-'Cursor nach links. Wenn
die Taste heruntergehalten wird, wird diese Funktion
automatisch wiederholt.
UMSCHALTUNG/Cursor links – Doppel-Cursormodus: Ein Drücken
der UMSCHALT-Taste wählt im Doppel-Cursormodus alternative Cursor.
Ein wiederholtes Drücken der UMSCHALT- und Cursor-Tasten wechselt
aktive Cursor.
2 Bewegt den Cursor: auf die am weitesten entfernte grössere
Änderung der Impedanz. Dieser kann aus einem Fehler oder
aus dem Kabelende bestehen, wenn der Kreis kurz oder offen
ist.
