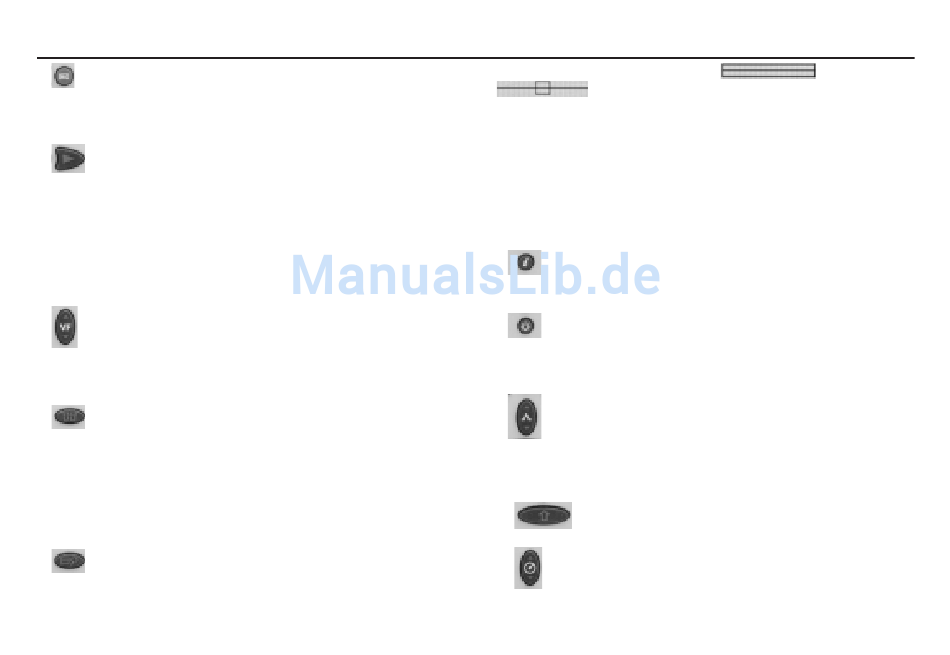

2 La tecla Buscar: localiza el cambio importante más alejado de
la impedancia. Este puede ser ya sea un fallo o bien el
extremo del cable, si éste se halla en circuito abierto o en
cortocircuito.
3 Cursor derecho: Mueve el cursor a la derecha en el
visualizador. El movimiento se repite automáticamente si se
mantiene pulsado.
CAMBIAR/Cursor derecho – Función de cursor doble: Pulse con la
tecla CAMBIAR para seleccionar el cursor alternativo en la función de
cursor doble. Pulse la tecla CAMBIAR y cursor de nuevo para
intercambiar los cursores activos.xakt, och därmed också den uppmätta
sträckan. Lägena visas som "normal" och 'zoom' överst på displayen.
4 Factor de velocidad: Esta es una tecla bidireccional para
ajustar el factor de velocidad del cable en el alcance de 0,300
a 0,999 de la velocidad de la luz. El movimiento se repite
automáticamente si se mantiene pulsado. Vea más información
en la sección sobre 'Factor de velocidad'.
5 L1-L2 MODO: Seleccione el modo de prueba circulando entre
L1, L2, L1 & L2, y XTALK. El modo seleccionado se muestra
en la parte superior izquierda de la pantalla del visualizador.
CAMBIAR/MODO – Medición de diferencia: (L1-L2 o L1-M1, 2...15)
Para visualizar la diferencia entre dos canales el TDR deberá hallarse en
cualquiera de los modos L1&L2 o L1&M#). Pulse la tecla MODO con la
tecla CAMBIAR pulsada. El instrumento visualizará L1-L2, o L1-M1.
6 ZOOM: La tecla ZOOM bascula el visualizador entre el
alcance completo del visualizador y una parte aumentada.
Esto permite disponer de modo más preciso la barra del
cursor y por consiguiente la distancia medida.
64
Los modos se muestran como 'normal'
en la parte superior de la ventana del visualizador.
CAMBIAR/ZOOM – Modo intermitente
Pulsando la tecla ZOOM con el botón CAMBIAR retenido, el instrumento
se conmuta a 'Modo intermitente'. Mientras se halla en este modo el
TDR acumulará todas las reflexiones transitorias en la forma de trazo
permanentemente visualizado. Para salir del modo Intermitente pulse la
tecla ZOOM con el botón CAMBIAR retenido, o cambiando los ajustes
de alcance, ganancia o modo.
7 Tecla de ayuda: Estas pantallas le ofrecen ayuda sobre la
utilización del TDR2000/2. Pulse la tecla de ayuda seguida de
la tecla de función sobre la cual requiere información.
8 de luz posterior: Enciende y apaga la luz posterior. La luz
posterior se apaga automáticamente después de transcurrir 1,
2 ó 5 minutos (según se haya dispuesto en el menú de
configuración).
9 Ganancia: Esta es una tecla bidireccional que permite ajustar
la ganancia del instrumento de 0dB a 90dB en pasos de 6dB.
El movimiento se repite automáticamente si se mantiene
pulsado.
Vea más detalles en la sección de Funcionamiento.
10 Cambiar: Se usa en combinación con otras teclas para
obtener acceso a modos alternativos.
11 Alcance: Esta es una tecla bidireccional que ajusta el alcance
de medición del instrumento entre 16 km (48 kft) y 50 m
(150ft). El movimiento se repite automáticamente si se
mantiene pulsado. En las especificaciones del producto se
y 'zoom'
