VISUALIZADOR Y CONTROLES DEL USUARIO
El visualizador y los controles del TDR2000/2 han sido dispuestos de
manera ergonómica, para facilitar el manejo del instrumento.

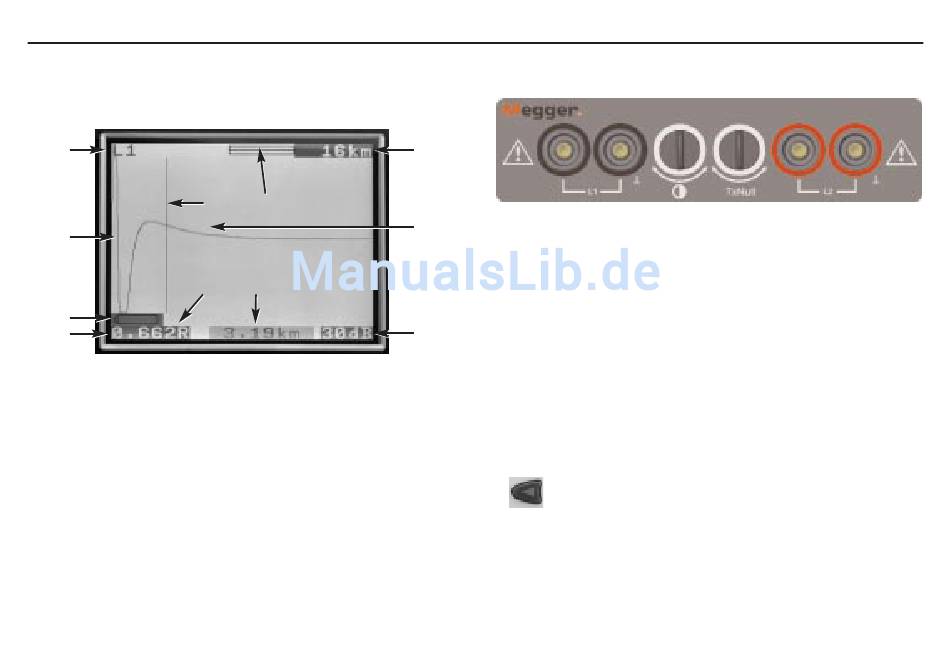

La información visualizada comprende lo siguiente:
1
7
10
9
5
9
(1) Canales seleccionados
(2) Barra de aumento o zoom
(3) Alcance
(4) Impulso reflejado
(5) Bajo nivel de batería
(6) Ajuste de ganancia
(7) Barra cursor (distancia)
(8) Distancia al cursor
(9) Factor de velocidad
(10) Impulso transmitido
3
2
4
8
6
He aquí los controles del instrumento:
L1 Canal de entrada 1
L2 Canal de entrada 2.
* Sólo deben utilizarse los conductores de prueba incluidos con el
instrumento
Contraste: El ajuste de contraste del visualizador permite al usuario
ajustar el contraste del visualizador LCD para obtener una visualización
óptima.
TX Null: Permite al usuario reducir la amplitud del impulso transmitido
en el trazo visualizado. Esto permite identificar las reflexiones cercanas
al comienzo del cable (normalmente llamadas "zonas muertas"). Vea más
detalles en la sección sobre la función TX Null.
1 Cursor izquierdo: Mueve el cursor a la izquierda en el
visualizador. El movimiento se repite automáticamente si se
mantiene pulsado.
CAMBIAR/Cursor izquierdo – Función de cursor doble: Pulse con
la tecla CAMBIAR para seleccionar el cursor alternativo en la función de
cursor doble. Pulse la tecla CAMBIAR y cursor de nuevo para
intercambiar los cursores activos.
