Megger TDR2000/2 Benutzerhandbuch Seite 49

Wenn keine grösseren Reflektionen sichtbar sind, können Sie mit Hilfe
des "Tx-Null" den Effekt des Ausgabeimpulses auf mögliche "End-"Fehler
minimieren (beziehen Sie sich in diesem Zusammenhang auf den
Abschnitt über Tx-Null ).
(Wenn überhaupt keine Reflektionen sichtbar sind, sollten Sie versuchen,
das entfernt gelegene Ende des Kabels kurz zu schliessen (oder zu
erden), um die ganze Länge des Kabels zu "sehen".)
Der Abstand bis zum Fehler kann dann direkt von der Anzeige
abgelesen werden.
HINWEIS: Die Abstandsberechnung wird mit Hilfe des in das TDR
eingegebenen Geschwindigkeitsfaktors durchgeführt. Wenn dieser
Geschwindigkeitsfaktor für den zu testenden Kreis nicht korrekt ist, wird
auch der angezeigte Abstand nicht korrekt sein.

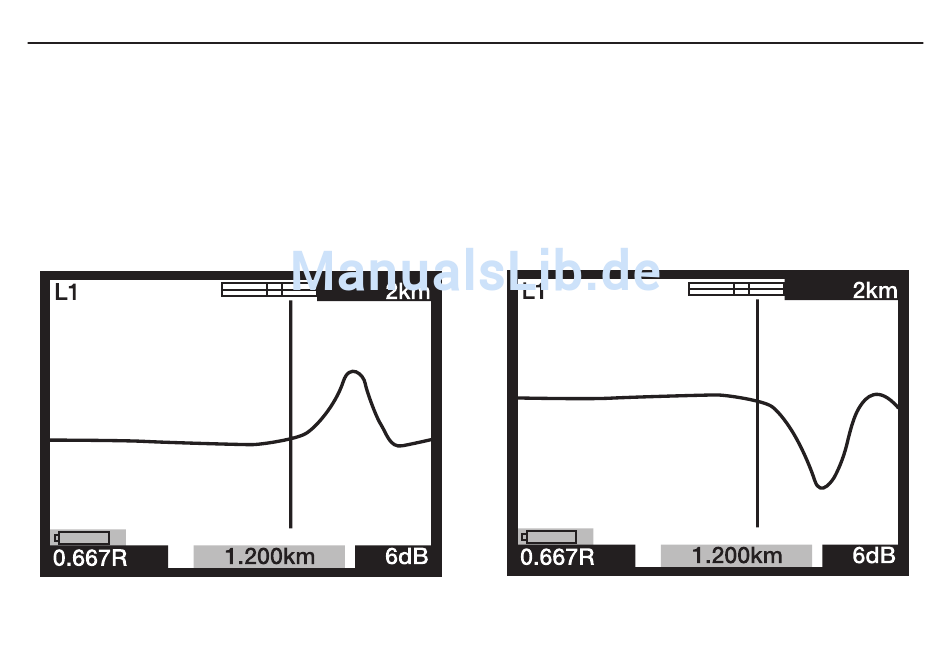

Weiter unten sind zwei typische Spuranzeigen aufgeführt. Die obere
Anzeige zeigt einen offenen Kreis mit 1.200 m Abstand; der zweite zeigt
einen kurzem Kreis, der 1.200 m entfernt ist.
