CARACTERÍSTICAS DEL INSTRUMENTO:

Tx Null

Sin el control "Tx Null", el impulso transmitido sería visible al iniciarse
el trazo, anegando todas las reflexiones ocurridas dentro de la longitud
del impulso (la zona muerta). El circuito 'Tx Null' adapta la impedancia
del cable en prueba característica para generar un impulso equivalente.
Restando este impulso equivalente del impulso transmitido se retira
efectivamente la zona muerta del visualizador y permite ver las
reflexiones del "extremo próximo".

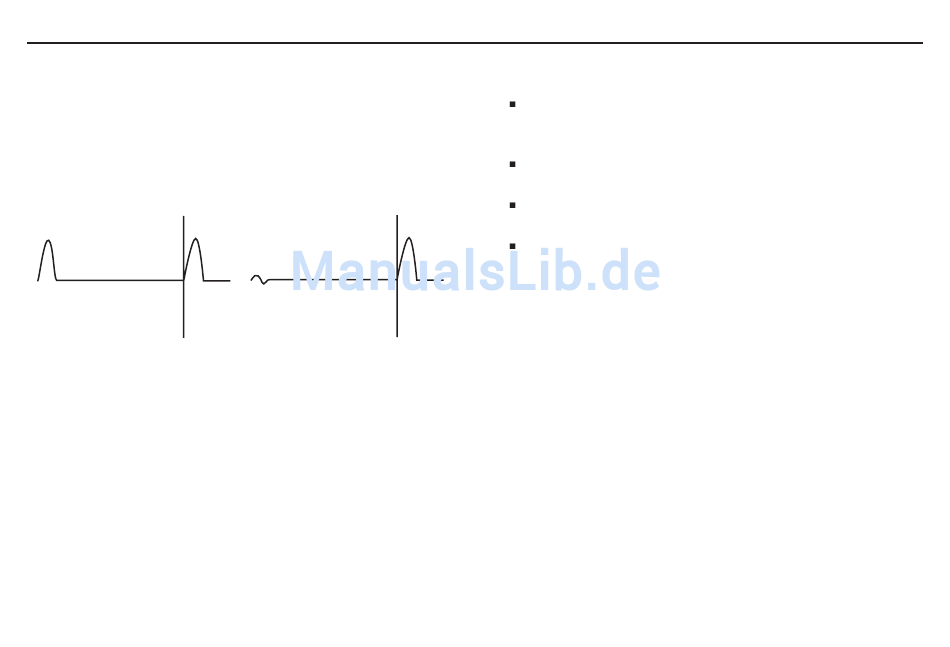

No Tx Null
NOTA: En ciertos casos no será posible anular por completo el impulso
transmitido.
Opcionalmente, y usando el modo L1-L2, cuando L2 está conectado a
una longitud correcta conocida del cable en prueba, L2 se usa en lugar
del circuito compensador para anular automáticamente el impulso
transmitido. En este caso solamente será visualizada la diferencia entre la
línea correcta y la línea incorrecta.

Factor de velocidad

El factor de velocidad es usado por el instrumento para convertir en una
distancia el tiempo medido para un impulso que ha de ser reflejado.
Podrá ser visualizado como una relación de la velocidad de la luz (e.g.
0,660 = 66% de la velocidad de la luz), o como una distancia por
microsegundo en ft/us o m/us.
70
Adjusted Tx Null
Si no se conoce el factor de velocidad del cable en prueba (C.E.P.), éste
podrá establecerse con precisión como sigue:
probando una longitud de cable conocida, y localizando la
reflexión para el extremo del cable en el visualizador, con el ajuste
de alcance más corto posible;
usando el botón ZOOM para situar con precisión el cursor de
distancia;
ajustando el factor de velocidad del TDR usando la tecla FV (4)
hasta que el TDR visualice la longitud de cable correcta;
anotando el valor del FV para referencia futura.
La tabla de factores de velocidad en las páginas de AYUDA del
instrumento ofrece una guía aproximada solamente, y en la práctica los
ajustes dependen de numerosos factores variable. Usando el
procedimiento previo en una longitud de cable conocida, podrá
establecerse un FV más preciso.
La medición de la distancia al fallo podrá hacerse ahora con más
confianza. La capacidad del instrumento para medir con precisión la
distancia hasta una característica de cable determinada dependerá de
que el factor de velocidad sea correcto. Todos los errores en el factor de
velocidad estarán directamente relacionados con los errores de medición
de la distancia. Así pues, el instrumento utiliza el factor de velocidad
hasta tres puntos decimales para reducir los errores.

Anchos de impulso

A medida que se ajusta el ALCANCE del TDR (tecla 11) también cambia
la duración del impulso transmitido. Los anchos de impulso fluctúan de
7 ns a 16 µs. Cada uno de los alcances del instrumento tiene un ancho
de impulso por defecto. Cuando más amplio sea el alcance seleccionado
en el TDR, más ancho será el impulso transmitido.
