INSTRUMENTFUNKTIONER

Tx Null

Utan "Tx Null"-inställning, skulle den utsända pulsen vara synlig i början
av svepet, och därigenom dränka alla reflektioner inom pulsens längd
(dödzonen). "Tx Null"-kretsen matchar den mätta kabelns karakteristiska
impedans för att på så sätt skapa en ekvivalent puls. Genom att
subtrahera denna ekvivalenta puls från den utsända pulsen tas dödzonen
effektivt bort från displayen, och gör att "nära änden"-reflektioner kan
ses.

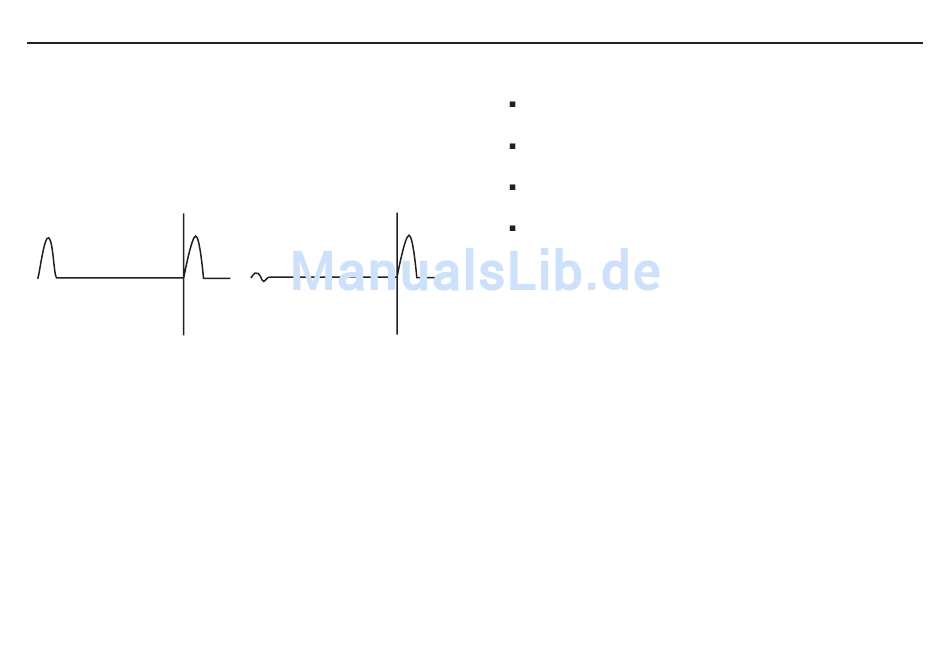

No Tx Null
OBS: I vissa fall kan det vara omöjligt att helt och hållet nollställa den
utsända pulsen.
Som ett alternativ kan L1-L2-läget utnyttjas, där L2 är ansluten till en
känd, oskadad längd av den kabel som ska testas, och L2 används i
stället för balanseringskretsen till att automatiskt nollställa den utsända
pulsen. I detta fall visas bara skillnaden mellan den felfria och den dåliga
kabeln.
Hastighetsfaktorn (VF)
Hastighetsfaktorn används av instrumentet till att konvertera den
uppmätta tiden för en pulsreflektion till en sträcka. Denna kan visas
antingen som ett förhållande till ljushastigheten (t.ex. 0.660 = 66% av
ljushastigheten), eller som en sträcka per mikrosekund, i m/us eller ft/us.
106
Adjusted Tx Null
Om hastighetsfaktorn för den testade kabeln (C.U.T) inte är känd, kan
den bestämmas noggrant på följande sätt:
Testa en kabel med känd längd och lokalisera reflektionen från
kabeländen på displayen. Använd kortast möjliga mätområde.
Använd ZOOM-tangenten till att positionera avståndsmarkören så
exakt som möjligt.
Justera Hastighetsfaktorn för TDR med hjälp av VF-tangenten (4)
tills TDR visar den korrekta kabellängden.
Skriv ner VF-värdet för framtida referenser.
Tabellen med hastighetsfaktorer på instrumentets Hjälp-sidor är en grov
vägledning och i praktiken påverkas inställningarna av många faktorer.
Genom att använda ovanstående metod på en kabel med känd längd,
kan ett mer exakt värde på VF fastställas.
Mätningen av avståndet till felet kan nu utföras med större förtröstan om
att mätningen ska bli korrekt. Instrumentets förmåga att exakt mäta
avståndet till en kabelegenskap bygger på att hastighetsfaktorn är
korrekt. Varje fel i hastighetsfaktorn är direkt proportionell mot felen i
avståndsmätningarna. För att reducera mätfelen lagras därför
hastighetsfaktorn med tre decimaler i instrumentet.

Pulsbredd

När Område hos TDR ställs in (tangent 11) så ändras också
varaktigheten (pulsbredden) hos den utsända pulsen. Varje
instrumentområde har en förinställd pulsbredd. Pulsbredden sträcker sig
från
7 ns till 16 µs. Ju större mätområde som väljs på TDR, desto bredare blir
den utsända pulsen.
