Megger TDR2000/2 Benutzerhandbuch Seite 44

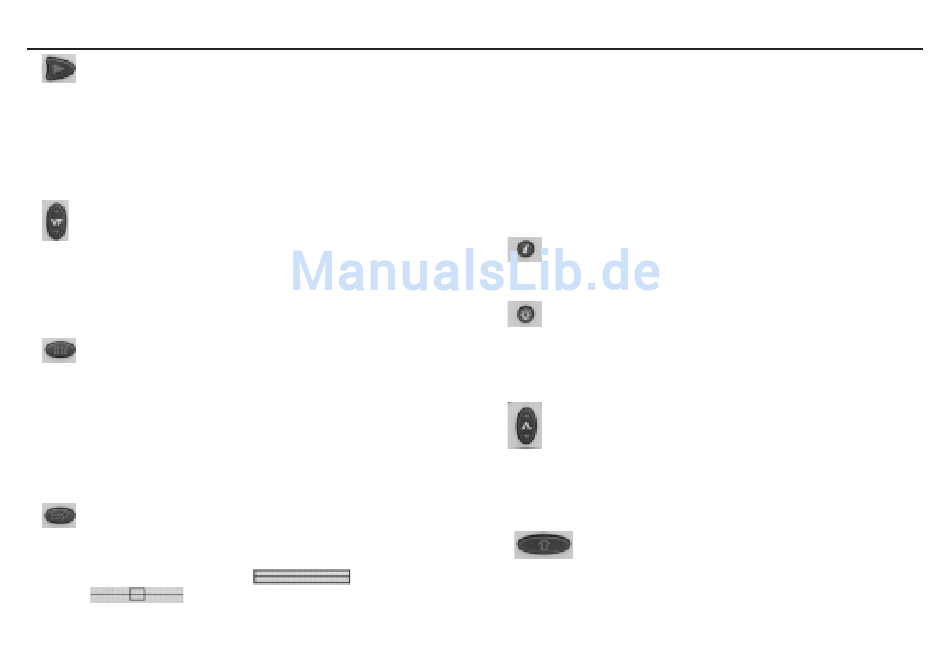

3 Cursor rechts: Bewegt den Cursor auf der Anzeige nach
rechts. Wenn die Taste heruntergehalten wird, wird diese
Funktion automatisch wiederholt.
UMSCHALTUNG/Cursor rechts – Doppel-Cursormodus: Drücken Sie
die UMSCHALT-Taste, um im Doppel-Cursormodus alternative Cursor zu
wählen. Ein wiederholtes Drücken der UMSCHALT- und Cursor-Tasten
wechselt aktive Cursor.
4 Geschwindigkeitsfaktor: Eine zwei-direktionale Taste für das
Einstellen des Kabelgeschwindigkeitsfaktors innerhalb des
Bereiches 0,300 bis 0,999 der Lichtgeschwindigkeit. Wenn die
Taste heruntergehalten wird, wird diese Funktion automatisch
wiederholt. Beziehen Sie sich in diesem Zusammenhang auf
den Abschnitt über den 'Geschwindigkeitsfaktor' für weitere
Information.
5 L1-L2 MODUS: Wählt den Modus durch Pendeln zwischen L1,
L2, L1 & L2, und XTALK. Der gewählte Modus wird in der
oberen linken Ecke des Anzeigebildschirms aufgeführt.
UMSCHALTUNG/MODUS - Differenzmesswert: (L1 - L2 oder L1-M1,
2...15) TDR muss entweder auf L1 & L2 oder L1&M#) Modus gestellt
werden, um den Unterschied zwischen zwei Kanälen anzuzeigen.
Drücken Sie die MODUS-Taste zusammen mit der UMSCHALT-Taste. Das
Instrument wird nun L1-L2, oder L1-M1 anzeigen.
6 ZOOM: Die ZOOM-Taste pendelt zwischen der Ansicht der
gesamten Anzeigereihe und einer vergrösserten Ansicht hin
und her. Dies ermöglicht eine genauere Positionierung der
Cursor-Leiste, und daher des gemessenen Abstandes. Die
Moden werden als 'normal'
oben auf
44
dem Anzeigebildschirm aufgeführt.
UMSCHALTUNG/ZOOM – Intermittierender Modus Ein gleichzeitiges
Drücken der ZOOM- und der UMSCHALT-Tasten schaltet das Instrument
auf den 'intermittierenden Modus'. Auf diesem Modus wird das TDR
vorübergehende Reflektionen in eine dauerhaft angezeigte Spur
umwandeln. Drücken Sie die ZOOM-Taste zur gleichen Zeit wie die
UMSCHALT-Taste, um aus dem intermittierenden Modus auszutreten
oder ändern Sie den Bereich, den Gewinn, oder die Modus-
Einstellungen.
7
8
9
Beziehen Sie sich in diesem Zusammenhang auf den Betriebsabschnitt
für weitere Einzelheiten.
10
und 'Zoom'
Hilfe-Taste: Diese Bildschirme bieten Hilfe bei der
Anwendung des TDR2000. Drücken Sie die Hilfe-Taste, und
dann die Funktionstaste, für die Sie Hilfe benötigen.
Taste für Hintergrundbeleuchtung: Schaltet die
Hintergrundbeleuchtung an und aus. Die
Hintergrundbeleuchtung wird nach 1, 2 oder 5 Minuten
automatisch ausgeschaltet (dies hängt von der
Konfiguriereinstellung ab).
Gewinn: Diese zwei-direktionale Taste ermöglicht das
Einstellen des Instrumentgewinns zwischen 0dB und 90dB in
Stufen von 6dB. Wenn die Taste heruntergehalten wird, wird
diese Funktion automatisch wiederholt.
Umschaltung: In Kombination mit anderen Tasten bietet
diese Taste Zugang zu alternativen Moden.
