FUNZIONI DELLO STRUMENTO

Ann. trasm

Senza il comando "Ann. trasm.", l'impulso trasmesso sarebbe visibile
all'inizio del tracciato ed oscurerebbe eventuali riflessioni presenti
sull'impulso (la"zona morta"). Il circuito 'Ann. trasm.' è caratterizzato
dalla medesima impedenza del cavo sottoposto a test per creare un
impulso equivalente. La sottrazione di questo impulso equivalente
dall'impulso effettivamente trasmesso elimina la "zona morta" dal display
e consente di visualizzare le riflessioni "vicino all'estremità" del cavo.

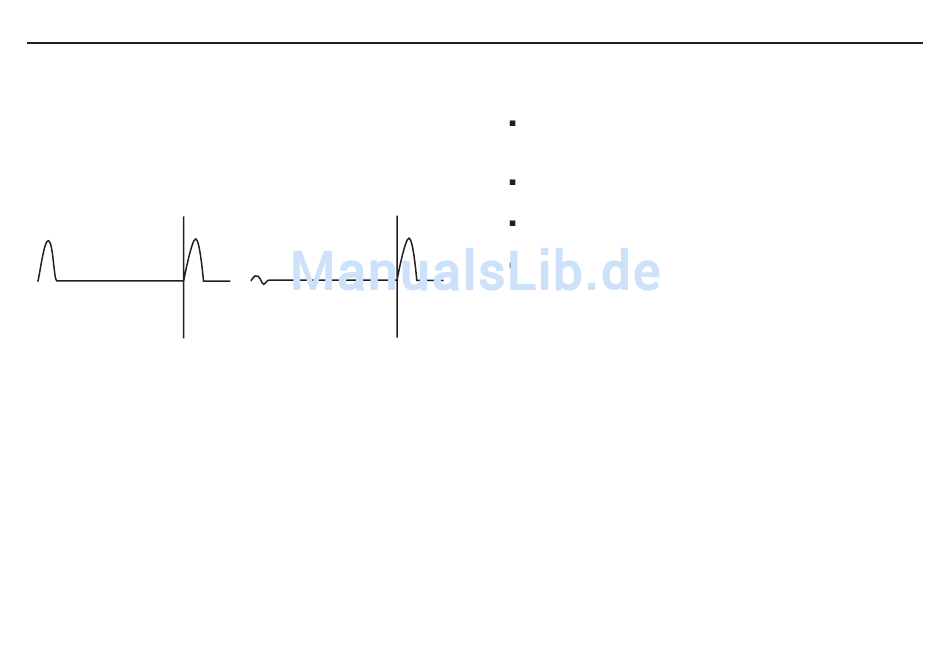

No Tx Null
NOTA: In alcuni casi, è impossibile annullare completamente l'impulso
trasmesso.
Nella modalità L1-L2, in cui L2 è collegato a un tratto del cavo da
sottoporre a test di cui si conosce la la lunghezza, L2 viene utilizzato al
posto del circuito di equilibratura per annullare automaticamente
l'impulso trasmesso. In questo caso, appare sul display la differenza tra
la linea privi di guasti e quella che presenta guasti.
Fattore di velocità
Il fattore velocità viene utilizzato dallo strumento per trasformare in
distanza il tempo impiegato per la riflessione di un impulso. Può essere
visualizzato come rapporto tra la velocità della luce (ad es. 0,660 = 66%
della velocità della luce), oppure come distanza per microsecondo in
ft/us o m/us.
88
Adjusted Tx Null
Qualora non si conosca il fattore di velocità del cavo sottoposto a test
(C.U.T), è possibile determinarlo con precisione eseguendo la procedura
sottoindicata:
Sottoporre a test un tratto del cavo di cui si conosce la lunghezza
ed individuare la riflessione per l'estremità del cavo sul display.
Utilizzare la portata più breve possibile.
Utilizzare il pulsante ZOOM per posizionare con precisione il
cursore distanza.
Regolare il fattore di velocità del TDR agendo sul tasto FV (4) fino
a quando il TDR visualizza la lunghezza corretta del cavo.
Annotare il valore FV per utilizzarlo successivamente.
La tabella che riporta i fattori di velocità nelle schermate GUIDA dello
strumento riporta informazioni di carattere generale; all'effetto pratico, i
valori impostati sono influenzati da numerosi fattori variabili.
L'esecuzione della procedura suindicata su un tratto del cavo di cui si
conosce la lunghezza consente di calcolare il FV con maggiore
precisione.
A questo punto, è possibile eseguire la misurazione con maggiore
precisione. La capacità dello strumento di misurare con precisione la
distanza da un guasto del cavo è subordinata al fatto che il fattore
velocità sia corretto. Gli eventuali errori del fattore velocità sono
direttamente correlati agli errori di misurazione della distanza. Di
conseguenza, lo strumento utilizza il fattore di velocità fino a tre
posizioni decimali per minimizzare la possibilità di errori.
Ampiezza dell'impulso
Una volta regolati i valori PORTATA e IMPEDENZA (tasto 11), la durata
dell'impulso trasmesso cambia. Ciascuna portata dello strumento è
caratterizzata da un'ampiezza dell'impulso predefinita. Le ampiezze degli
