Technische Daten; Abmessungen Und Gewicht Topvex Sr 03-06 - SystemAir Topvex SR/TR04 Installationsanleitung

Diese Anleitung enthält grundlegende Informationen und Empfehlungen hinsichtlich Bauart, Installation,
Inbetriebnahme und Betrieb zur Gewährleistung eines ordnungsgemäßen und fehlerfreien Betriebs
des Gerätes.
Für den korrekten und sicheren Betrieb des Geräts ist es wichtig, dieses Handbuch sorgfältig durchzulesen,
das Gerät entsprechend den Anweisungen zu nutzen und die Sicherheitsvorgaben zu befolgen.

3.2 Technische Daten

3.2.1 Abmessungen und Gewicht Topvex SR 03–06

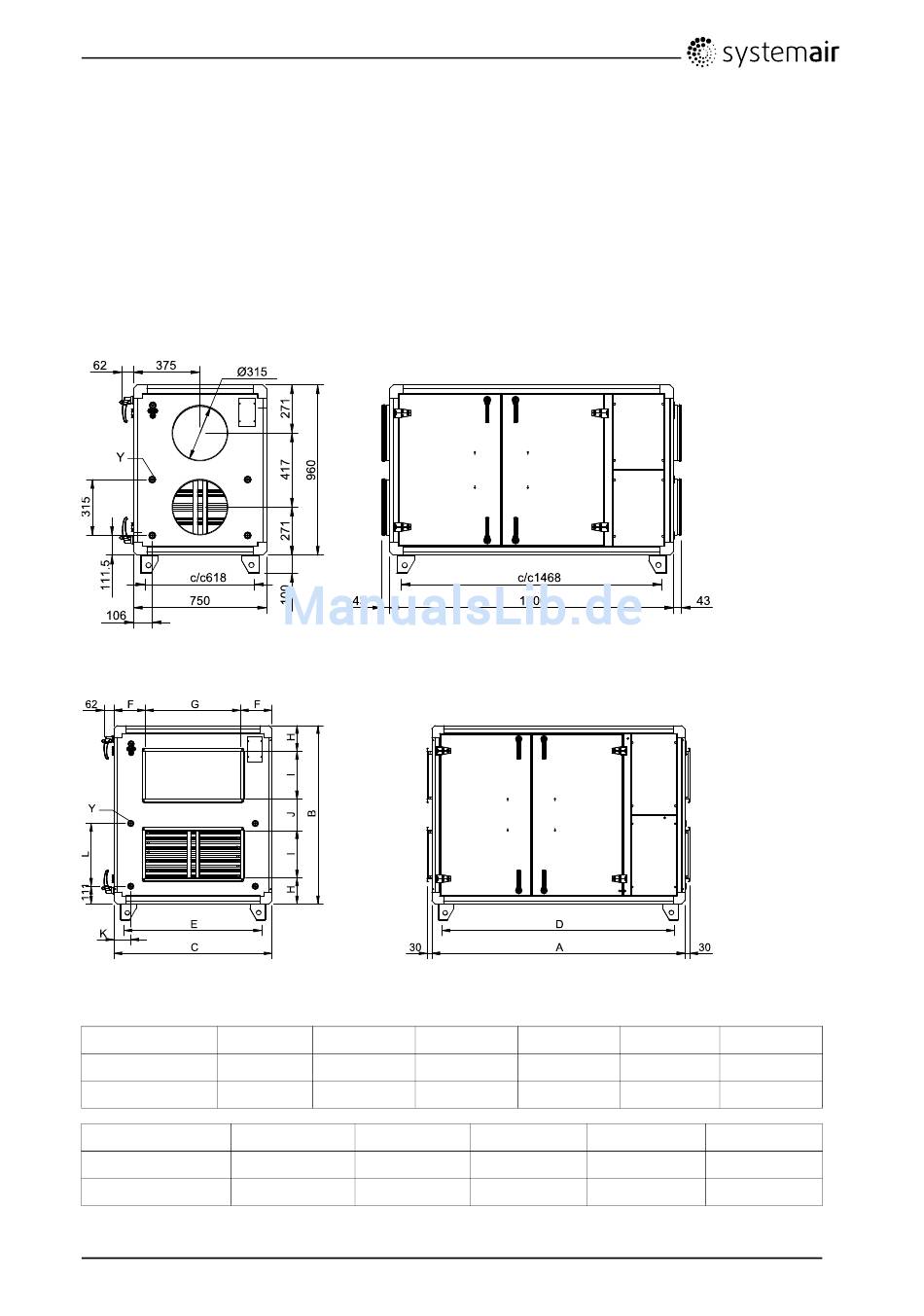

Bild 1 Abmessungen (mm) SR03 (Als rechtsseitiges Gerät gezeichnet)
Bild 2 Abmessungen (mm) SR04, SR06 (Als rechtsseitiges Gerät gezeichnet)
Modell
SR04 1600
SR06 1600
Modell
SR04
SR06
Y: 15R 1/2" Innengewinde
Topvex SR/TR03, SR/TR04, SR/TR06
2069012
A B
1041
1128
G H
500 171
600 164
C D (c/c)
850 1468
1000 1468
I
250
300
3
E (c/c) F
729 175
868 200
J K
200 355
200 396
Installationsanleitung
Systemair AB
