4.4 Zuluftsensor (Topvex SR 03–06)
Der Zuluftsensor wird in den Zuluftkanal eingebaut (Abbildung 10). In Tabelle 3 wird angegeben, an welche
Klemmen der Sensor in dem elektrischen Anschlusskasten anzuschließen ist. Andere Temperatursensoren
werden werkseitig in das Gerät eingebaut. Der Zuluftsensor ist im Lieferumfang des Gerätes enthalten.

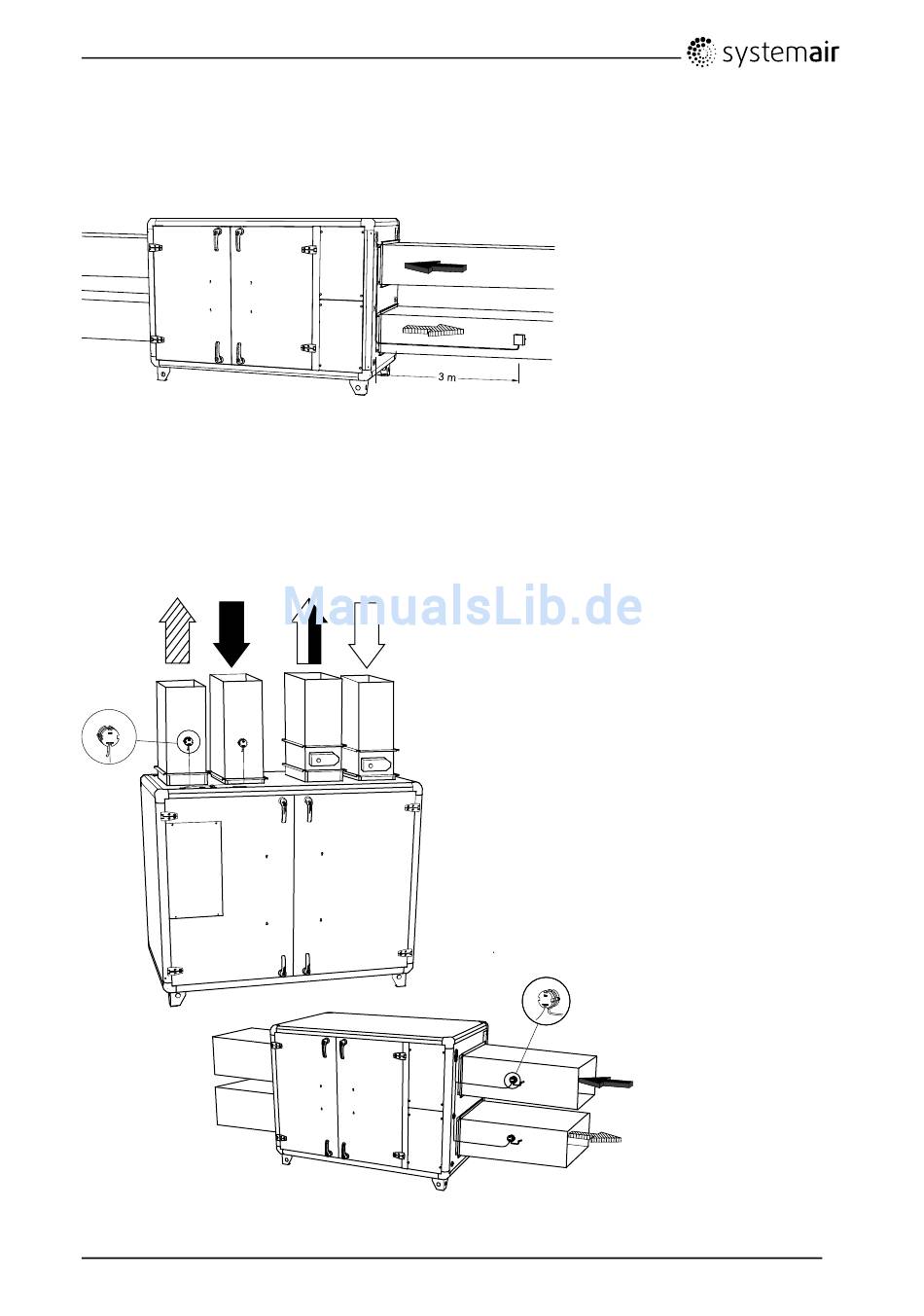

Bild 10 Installierter Zuluftsensor (Gerät mit rechtsseitigem Anschluss)

4.5 Installation von VAV-Modellen

Sollte das Gerät als ein VAV-Gerät (variabler Volumenstrom) geliefert werden, werden die Drucktransmitter,
die die Ventilatordrehzahl regeln, lose mit dem Gerät geliefert. Die Drucktransmitter müssen in den
Zuluft- und Abluftkanälen montiert (Abbildung 11) und an die Klemmen 40–42 (Tabelle 3) im elektrischen
Anschlusskasten angeschlossen werden.
Bild 11 VAV-Installation
Topvex SR/TR03, SR/TR04, SR/TR06 Installationsanleitung
