4.6.4 Elektrische Anschlüsse
Alle elektrischen Anschlüsse erfolgen im elektrischen Anschlusskasten, der sich in der Vorderseite des
Geräts befindet (Abbildung 13). Die Klappe wird durch das Lösen der vier Schrauben entfernt (Abbildung
13).
Das Gerät darf erst in Betrieb genommen werden, wenn alle Vorschriften für die elektrische Sicherheit
durchgelesen und verstanden wurden. Informationen zur internen und externen Verdrahtung entnehmen
Sie bitte dem beigefügten Schaltplan.
Alle externen Anschlüsse an mögliche Zubehörteile werden an den Klemmen im elektrischen
Anschlusskasten angeschlossen (Tabelle 3).

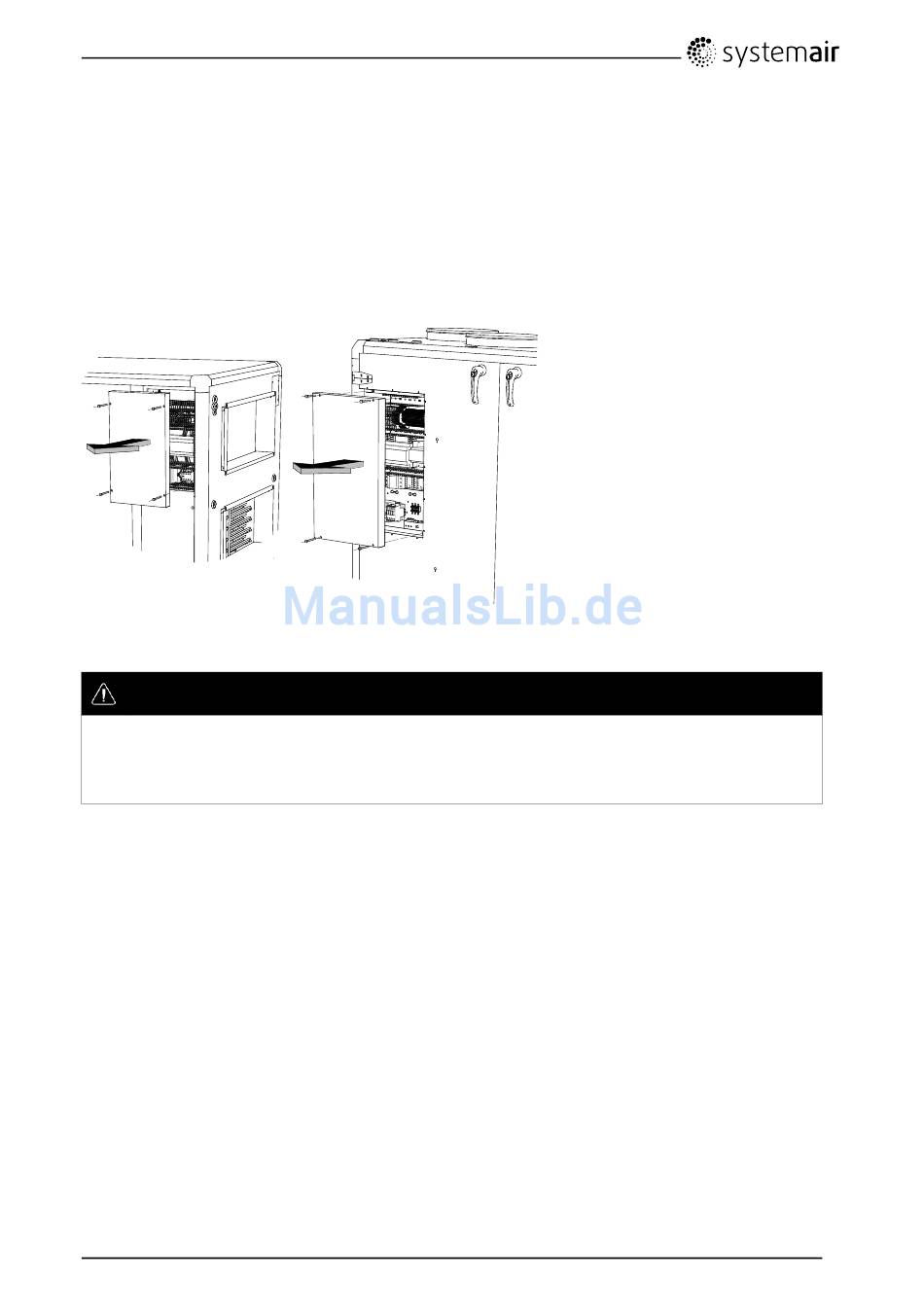

Bild 13 Öffnen des elektrischen Anschlusskastens
Gefahr
• Vergewissern Sie sich, dass das Gerät von der Stromversorgung getrennt ist, bevor Sie Wartungs-
oder Elektroarbeiten durchführen!
• Alle elektrischen Verbindungen müssen durch einen autorisierten Installateur und in Übereinstimmung
mit den lokalen Vorschriften und Bestimmungen ausgeführt werden.
