4.3.1 Installationsverfahren

1
Bereiten Sie die Oberfläche vor, auf der das Gerät montiert werden soll. Vergewissern Sie sich, dass
die Oberfläche flach und eben ist, und dass sie das Gewicht des Gerätes tragen kann. Führen Sie die
Installation unter Einhaltung der örtlichen Regeln und Vorschriften durch.
2
Heben Sie das Gerät in die gewünschte Position.
Warnung
Achten Sie während der Montage- und Wartungsarbeiten auf scharfe Kanten. Vergewissern Sie sich,
dass eine geeignete Hebevorrichtung verwendet wird. Tragen Sie Schutzkleidung.
3

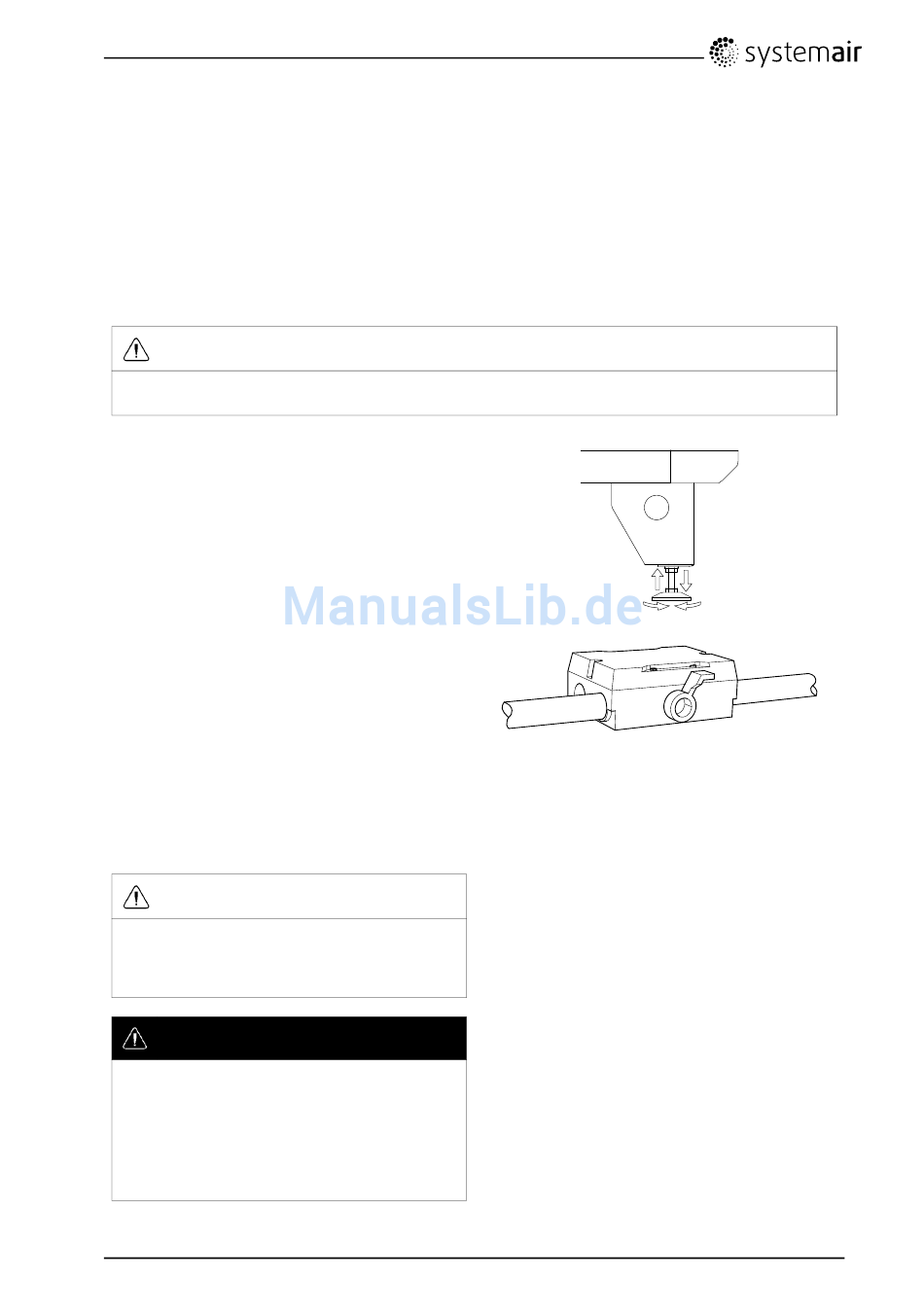

Richten Sie das Gerät mit Hilfe der beigefügten
Montagefüße waagerecht aus
4
Schließen Sie das Gerät über einen allpoligen
Lasttrennschalter (Sicherheitsschalter), der mit
dem Gerät mitgeliefert wird, an das Stromnetz
an. Die Verdrahtung führt durch die Stirnseite des
Gerätes (Topvex SR 03–06) oder durch die obere
Seite des Gerätegehäuses (Topvex TR 03–06)
direkt zum elektrischen Anschlusskasten.
Weitere Informationen entnehmen Sie bitte dem
beigefügten Schaltplan und der folgenden Tabelle
(Tabelle 3).
Warnung
Der elektrische Anschluss des Gerätes an
der Netzstromversorgung muss über einen
Leistungsschalter mit einem Kontaktabstand von
mindestens 3 mm erfolgen.
Gefahr
• Vergewissern Sie sich, dass das Gerät von
der Stromversorgung getrennt ist, bevor Sie
Wartungs- oder Elektroarbeiten durchführen!
• Alle elektrischen Verbindungen müssen
durch einen autorisierten Installateur und in
Übereinstimmung mit den lokalen Vorschriften
und Bestimmungen ausgeführt werden.
