4.6 Anschlüsse

4.6.1 Kanalsystem

4.6.1.1 Grundlagen der Luftanschlüsse

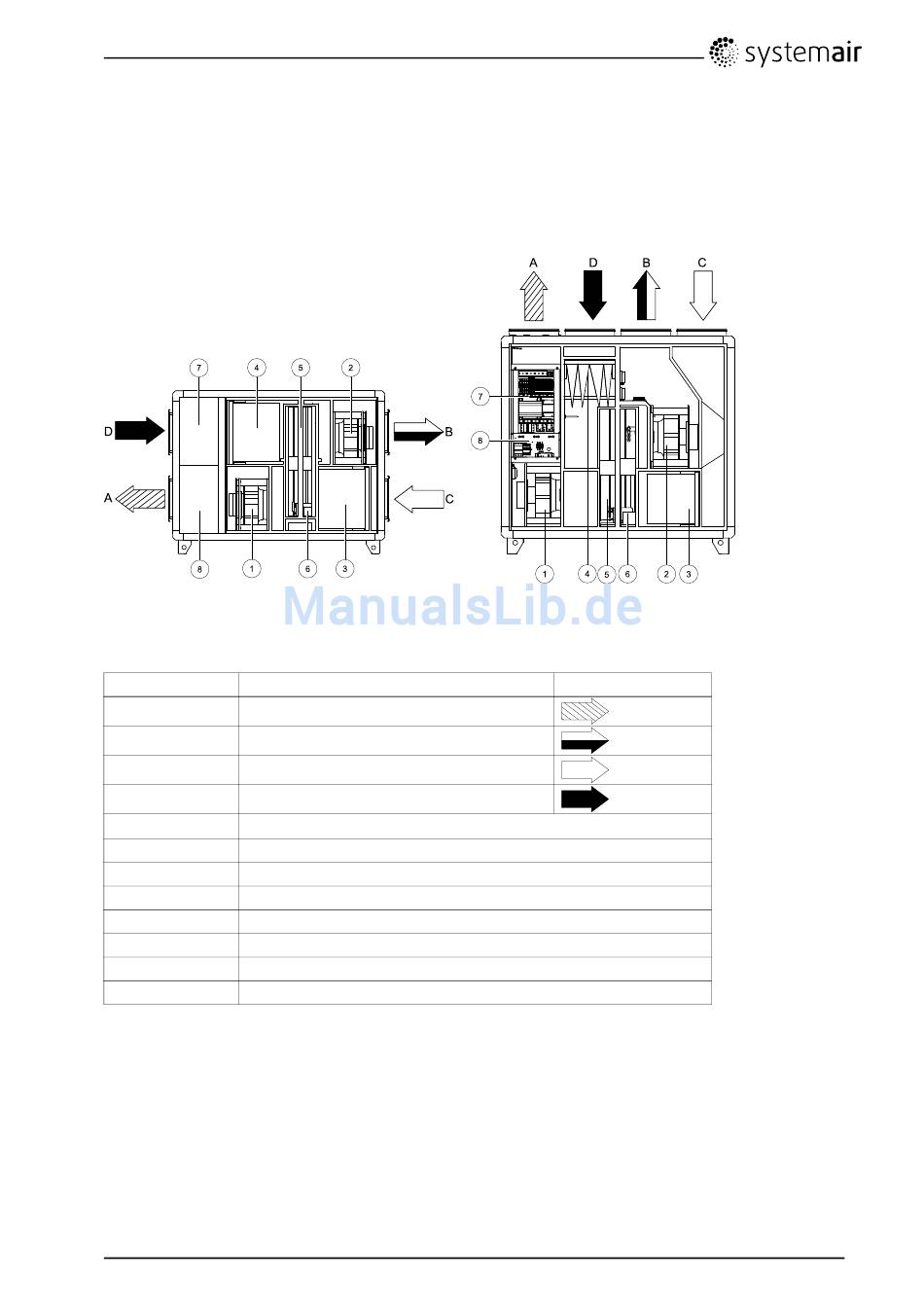

Bild 12 Anschlüsse und Grundkomponenten in Geräten mit linksseitigem
Anschluss
Position Beschreibung
A Anschluss Zuluft
B Anschluss Fortluft
C Anschluss Außenluft
D Anschluss Abluft
1 Ventilator Zuluft
2 Ventilator Abluft
3 Filter Zuluft
4 Filter Abluft
5 Wärmetauscher
6 Rotormotor
7 Elektrofach
Nachheizregister
8
4.6.1.2 Kondensierung und Wärmeisolierung
Der Außenluftkanal und die Abzugskanäle müssen stets gut isoliert werden, sodass sich kein
Kondenswasser bildet. Eine korrekt installierte Isolierung der mit dem Gerät verbundenen Kanäle
ist äußerst wichtig. Alle Kanäle, die durch kalte Räume/Bereiche verlaufen, müssen gut isoliert sein.
Verwenden Sie eine Isolierverkleidung (min. 100 mm Mineralwolle) mit einer Kunststoff-Diffusionsbarriere.
In Bereichen mit äußerst niedrigen Außentemperaturen im Winter ist eine zusätzliche Isolierung zu
installieren. Die Gesamtdicke der Isolierung muss mindestens 150 mm betragen.
