3

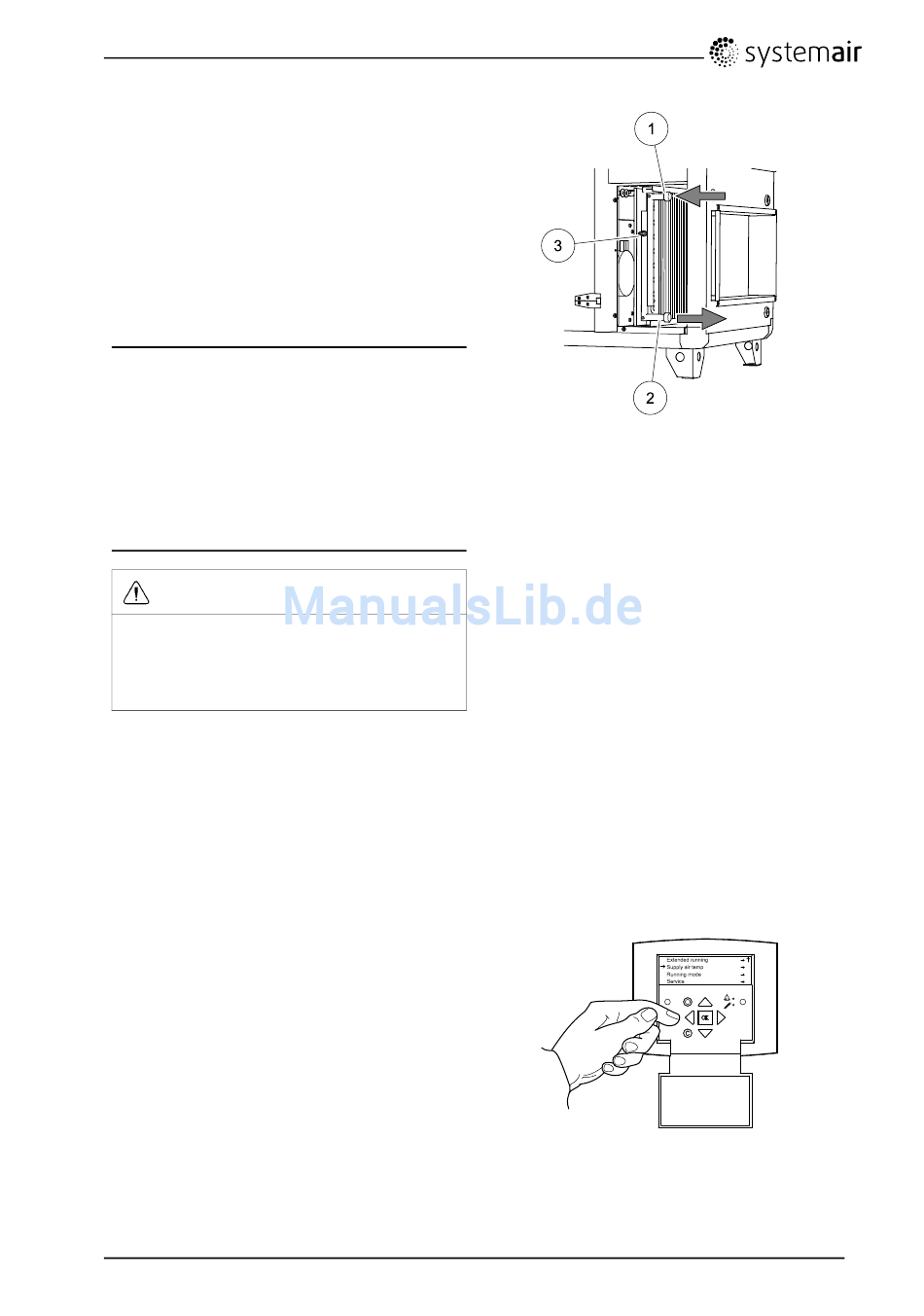

Schließen Sie die Wasserleitungen an die
Gewindeanschlüsse (Pos. 1 und 2) an.
Die Rohre haben Sechskantanschlüsse mit
Innengewinde (15R 1/2" Innengewinde). Die
Abdeckbleche um die Rohrleitungen sind an dem
Gerät befestigt (Verstärkung).
Die Pfeile in der Abbildung zeigen, wie das heiße
Wasser an das Register angeschlossen werden
sollte (Position 1 und 2).
Hinweis!
In einem rechtsseitigen (R) System ist
der Heißwasserzulauf an das obere
Rohrverbindungstück und das Rücklaufwasser an
das untere Rohrverbindungsstück angeschlossen.
In einem linksseitigen (L) System ist das
Heißwasserregister andersherum angebracht,
d. h. der Heißwasserzulauf ist an das untere
und das Rücklaufwasser an das obere
Rohrverbindungsstück angeschlossen.
Vorsicht
Achten Sie darauf, dass Sie beim Anschließen
von Wasserleitungen an Anschlüsse nicht
das Wasserregister beschädigen. Verwenden
Sie zum Anziehen der Verbindung einen
Schraubenschlüssel.
Schließen Sie den Frostschutzsensor (Pos. 3)
an den Klemmen 44 und 40 im elektrischen
Anschlusskasten an. Benutzen Sie die
vorbereiteten internen Durchführungen, um die
Verdrahtung zwischen den Abschnitten zu ziehen.
4
Schließen Sie alle erforderlichen Zubehörteile wie zum Beispiel die Wasserventile und die
Ventilstellantriebe an. Weitere Informationen entnehmen Sie bitte dem beigefügten Schaltplan.
5
Verwenden Sie die Bedieneinheit, um die
Wasserheizung zu programmieren. Informationen
zur Konfiguration der Software entnehmen Sie
bitte Kapitel 4.6.3.
