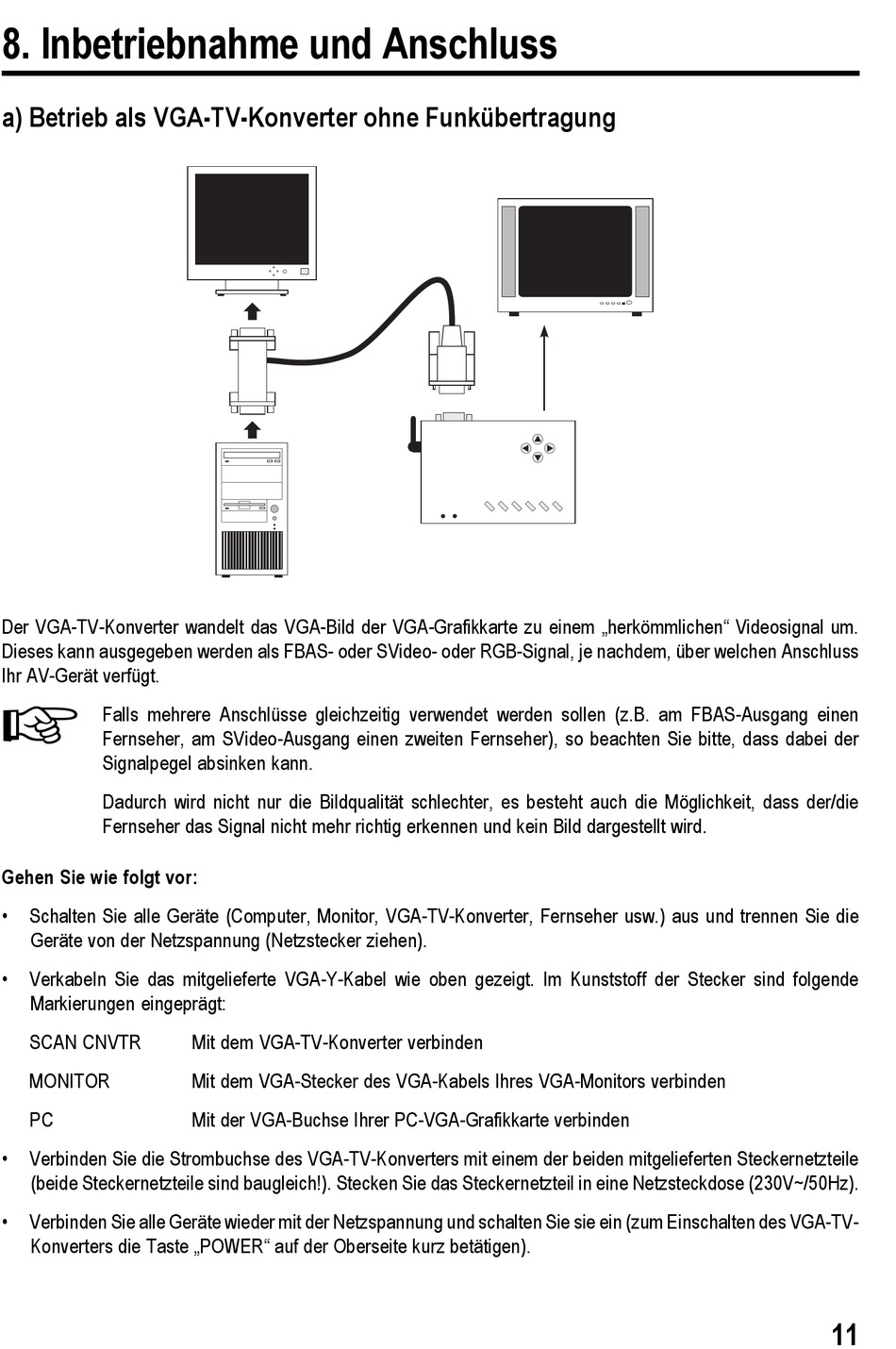

8. Inbetriebnahme und Anschluss

a) Betrieb als VGA-TV-Konverter ohne Funkübertragung
Der VGA-TV-Konverter wandelt das VGA-Bild der VGA-Grafikkarte zu einem „herkömmlichen" Videosignal um.
Dieses kann ausgegeben werden als FBAS- oder SVideo- oder RGB-Signal, je nachdem, über welchen Anschluss
Ihr AV-Gerät verfügt.

Falls mehrere Anschlüsse gleichzeitig verwendet werden sollen (z.B. am FBAS-Ausgang einen
Fernseher, am SVideo-Ausgang einen zweiten Fernseher), so beachten Sie bitte, dass dabei der
Signalpegel absinken kann.
Dadurch wird nicht nur die Bildqualität schlechter, es besteht auch die Möglichkeit, dass der/die
Fernseher das Signal nicht mehr richtig erkennen und kein Bild dargestellt wird.
Gehen Sie wie folgt vor:
• Schalten Sie alle Geräte (Computer, Monitor, VGA-TV-Konverter, Fernseher usw.) aus und trennen Sie die
Geräte von der Netzspannung (Netzstecker ziehen).
• Verkabeln Sie das mitgelieferte VGA-Y-Kabel wie oben gezeigt. Im Kunststoff der Stecker sind folgende
Markierungen eingeprägt:
SCAN CNVTR
MONITOR
PC
• Verbinden Sie die Strombuchse des VGA-TV-Konverters mit einem der beiden mitgelieferten Steckernetzteile
(beide Steckernetzteile sind baugleich!). Stecken Sie das Steckernetzteil in eine Netzsteckdose (230V~/50Hz).
• Verbinden Sie alle Geräte wieder mit der Netzspannung und schalten Sie sie ein (zum Einschalten des VGA-TV-
Konverters die Taste „POWER" auf der Oberseite kurz betätigen).
Mit dem VGA-TV-Konverter verbinden
Mit dem VGA-Stecker des VGA-Kabels Ihres VGA-Monitors verbinden
Mit der VGA-Buchse Ihrer PC-VGA-Grafikkarte verbinden
11
