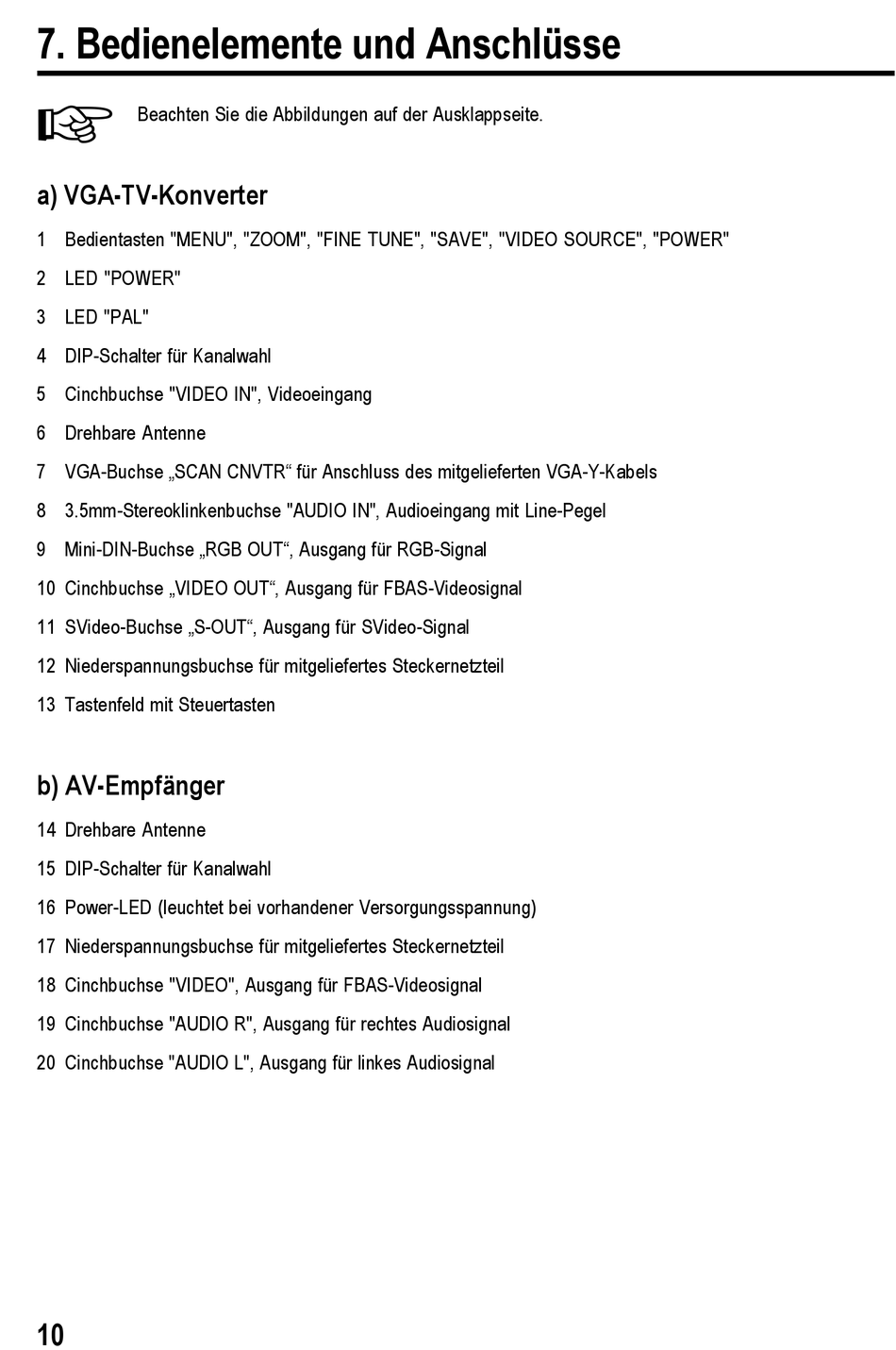

7. Bedienelemente und Anschlüsse
Beachten Sie die Abbildungen auf der Ausklappseite.
a) VGA-TV-Konverter
1 Bedientasten "MENU", "ZOOM", "FINE TUNE", "SAVE", "VIDEO SOURCE", "POWER"
2 LED "POWER"
3 LED "PAL"
4 DIP-Schalter für Kanalwahl
5 Cinchbuchse "VIDEO IN", Videoeingang
6 Drehbare Antenne
7 VGA-Buchse „SCAN CNVTR" für Anschluss des mitgelieferten VGA-Y-Kabels
8 3.5mm-Stereoklinkenbuchse "AUDIO IN", Audioeingang mit Line-Pegel
9 Mini-DIN-Buchse „RGB OUT", Ausgang für RGB-Signal
10 Cinchbuchse „VIDEO OUT", Ausgang für FBAS-Videosignal
11 SVideo-Buchse „S-OUT", Ausgang für SVideo-Signal
12 Niederspannungsbuchse für mitgeliefertes Steckernetzteil
13 Tastenfeld mit Steuertasten
b) AV-Empfänger
14 Drehbare Antenne
15 DIP-Schalter für Kanalwahl
16 Power-LED (leuchtet bei vorhandener Versorgungsspannung)
17 Niederspannungsbuchse für mitgeliefertes Steckernetzteil
18 Cinchbuchse "VIDEO", Ausgang für FBAS-Videosignal
19 Cinchbuchse "AUDIO R", Ausgang für rechtes Audiosignal
20 Cinchbuchse "AUDIO L", Ausgang für linkes Audiosignal
