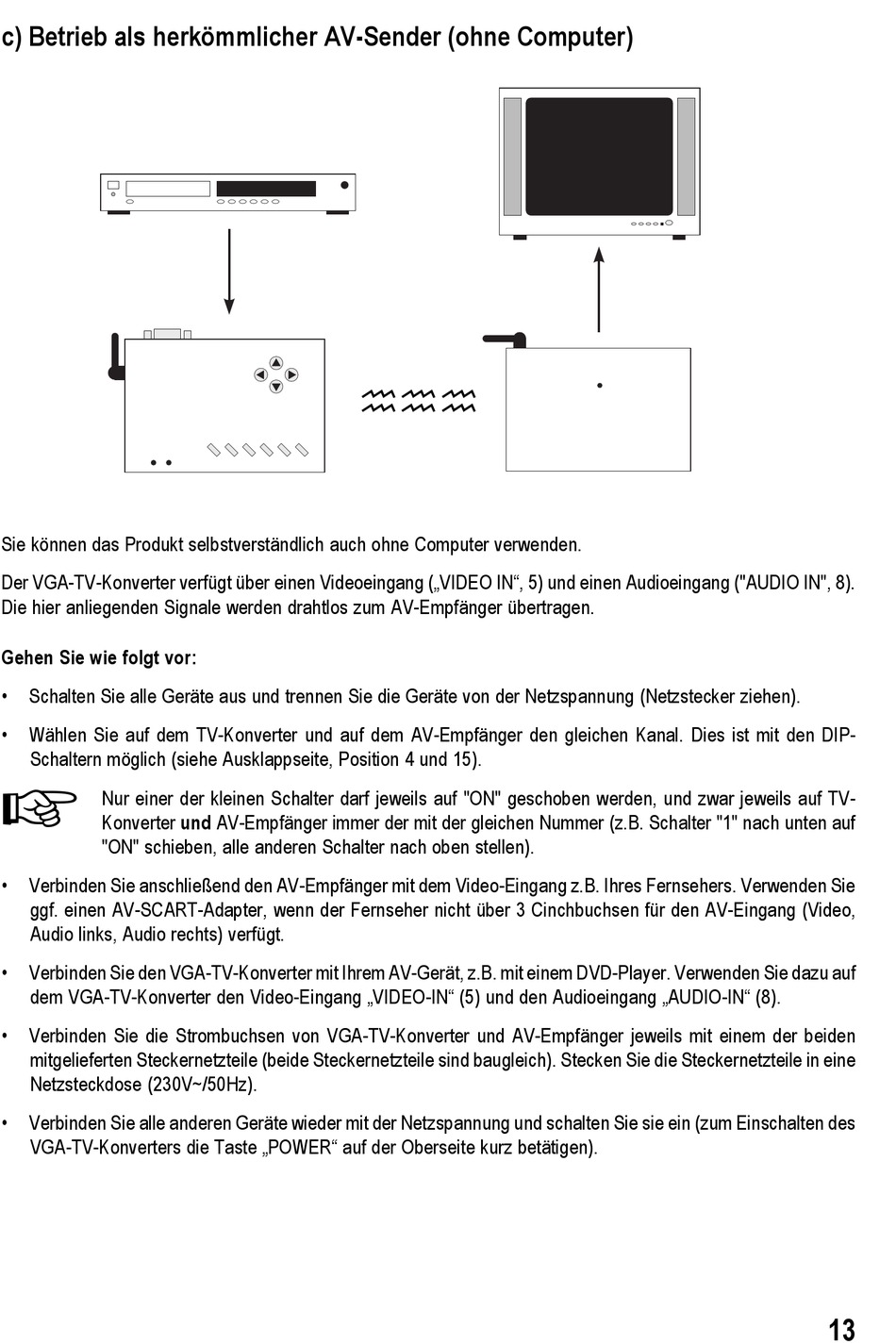

c) Betrieb als herkömmlicher AV-Sender (ohne Computer)
Sie können das Produkt selbstverständlich auch ohne Computer verwenden.
Der VGA-TV-Konverter verfügt über einen Videoeingang („VIDEO IN", 5) und einen Audioeingang ("AUDIO IN", 8).
Die hier anliegenden Signale werden drahtlos zum AV-Empfänger übertragen.
Gehen Sie wie folgt vor:
• Schalten Sie alle Geräte aus und trennen Sie die Geräte von der Netzspannung (Netzstecker ziehen).
• Wählen Sie auf dem TV-Konverter und auf dem AV-Empfänger den gleichen Kanal. Dies ist mit den DIP-
Schaltern möglich (siehe Ausklappseite, Position 4 und 15).

Nur einer der kleinen Schalter darf jeweils auf "ON" geschoben werden, und zwar jeweils auf TV-
Konverter und AV-Empfänger immer der mit der gleichen Nummer (z.B. Schalter "1" nach unten auf
"ON" schieben, alle anderen Schalter nach oben stellen).
• Verbinden Sie anschließend den AV-Empfänger mit dem Video-Eingang z.B. Ihres Fernsehers. Verwenden Sie
ggf. einen AV-SCART-Adapter, wenn der Fernseher nicht über 3 Cinchbuchsen für den AV-Eingang (Video,
Audio links, Audio rechts) verfügt.
• Verbinden Sie den VGA-TV-Konverter mit Ihrem AV-Gerät, z.B. mit einem DVD-Player. Verwenden Sie dazu auf
dem VGA-TV-Konverter den Video-Eingang „VIDEO-IN" (5) und den Audioeingang „AUDIO-IN" (8).
• Verbinden Sie die Strombuchsen von VGA-TV-Konverter und AV-Empfänger jeweils mit einem der beiden
mitgelieferten Steckernetzteile (beide Steckernetzteile sind baugleich). Stecken Sie die Steckernetzteile in eine
Netzsteckdose (230V~/50Hz).
• Verbinden Sie alle anderen Geräte wieder mit der Netzspannung und schalten Sie sie ein (zum Einschalten des
VGA-TV-Konverters die Taste „POWER" auf der Oberseite kurz betätigen).
13
