15.4
Ausgangsleitungen
Tabelle 5
Liste der vordefinierten Ausgangssignale
Signalname
Continue
Init
Meter Cal C
900 Touch Control
Die Eingangsleitungen werden immer von rechts nach links nummeriert,
d. h. mit dem Signal *******1 wird Leitung 0 aktiv erwartet.
HINWEIS
Wir empfehlen, dass Leitungen, die nicht interessieren oder bei denen
kein definierter Zustand vorausgesagt werden kann, mit einem Stern (*)
maskiert werden.
Eingabe
Standardwert
Hauptdialog: System ▶ Vorlagen ▶ Ausgangsleitungen

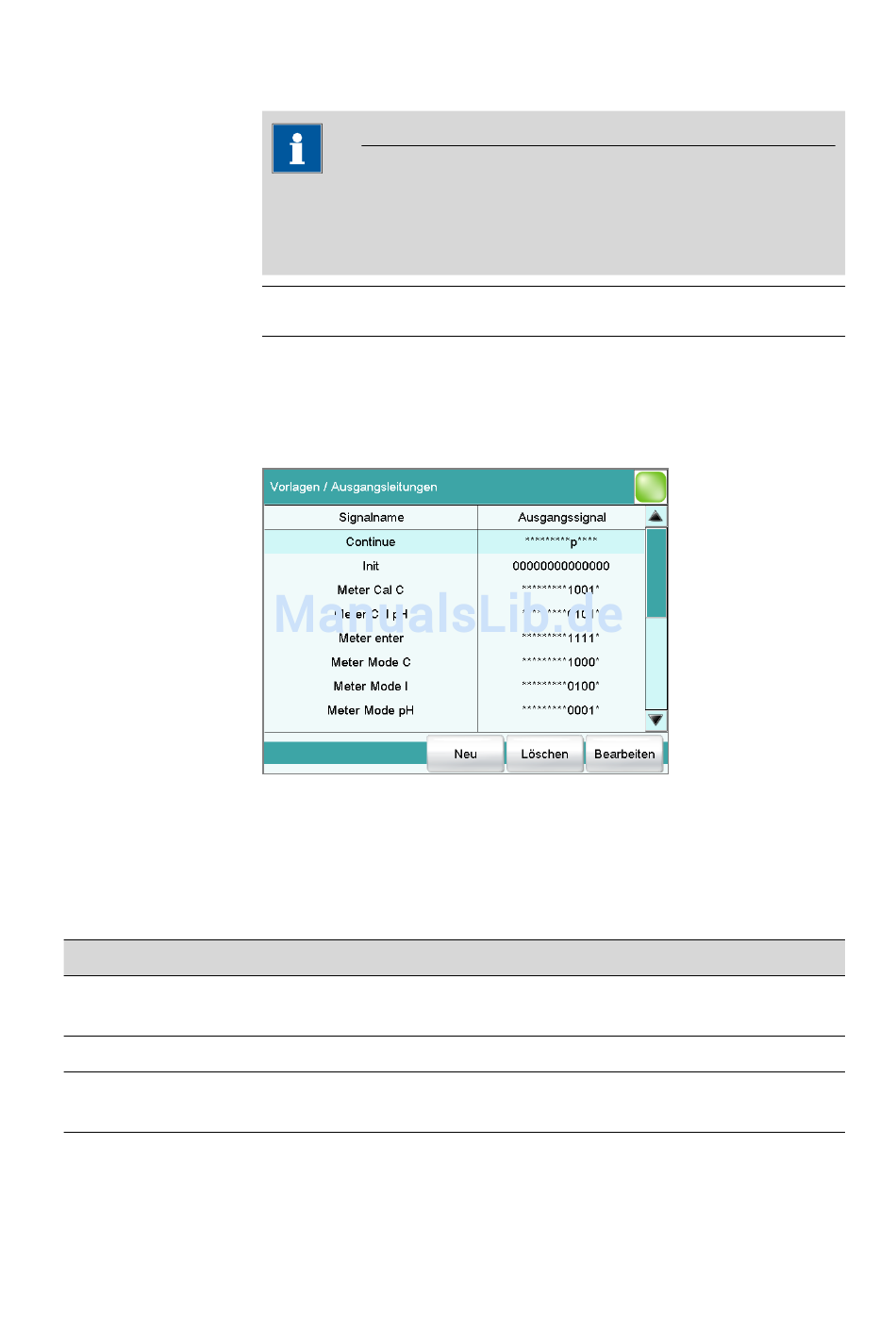

Im Dialog Vorlagen / Ausgangsleitungen können Sie Ausgangssignale
an der Remote-Schnittstelle als Vorlage definieren. Im Befehl CTRL kön-
nen Sie diese Vorlagen auswählen. Die Liste kann maximal 20 Vorlagen
enthalten.
Ausgangssignal
*********p****
00000000000000
*********1001*
Bitmuster aus exakt 8 Zeichen
********
Funktion
schickt einen Weiterschaltimpuls an den ange-
schlossenen Sample Processor.
initialisiert die Remote-Schnittstelle.
schaltet 781 pH/Ion Meter auf Konzentrationska-
librierung.
15 Vorlagen
■■■■■■■■
159
