Inhaltszusammenfassung für Metrohm 902 Titrando
- Seite 1 902 Titrando Handbuch 8.902.8003DE / 2020-03-03...
- Seite 3 Metrohm AG CH-9100 Herisau Schweiz Telefon +41 71 353 85 85 Fax +41 71 353 89 01 info@metrohm.com www.metrohm.com 902 Titrando Handbuch 8.902.8003DE / 2020-03-03...
- Seite 4 Technical Communication Metrohm AG CH-9100 Herisau techcom@metrohm.com Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte vorbehal- ten. Diese Dokumentation wurde mit grösster Sorgfalt erstellt. Dennoch sind Fehler nicht vollständig auszuschliessen. Bitte richten Sie diesbezügliche Hinweise an die obenstehende Adresse.
-
Seite 5: Inhaltsverzeichnis
Sensoren anschliessen ............23 3.5.1 pH-, Metall- oder ionenselektive Elektrode anschliessen ..23 3.5.2 Referenzelektrode anschliessen ..........24 3.5.3 Temperaturfühler oder Elektrode mit integriertem Tempera- turfühler anschliessen ............24 3.5.4 iConnect anschliessen ............25 3.5.5 Differenzpotentiometrie ............28 ￭￭￭￭￭￭￭￭ 902 Titrando... - Seite 6 4 Titriergefäss einrichten Allgemein ................29 5 Betrieb und Wartung Allgemeine Hinweise ............30 5.1.1 Pflege ..................30 5.1.2 Wartung durch Metrohm-Service ........... 30 6 Problembehandlung Allgemeines ................. 31 SET-Titration ................ 31 6.2.1 ..................... 31 7 Anhang Remote-Schnittstelle ............33 7.1.1...
- Seite 7 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Abbildungsverzeichnis Abbildungsverzeichnis Abbildung 1 Das Titrando-System ................1 Abbildung 2 Vorderseite 902 Titrando ..............7 Abbildung 3 Rückseite 902 Titrando ..............8 Abbildung 4 Touch Control anschliessen .............. 10 Abbildung 5 Computer anschliessen ..............12 Abbildung 6 MSB-Verbindungen ................. 14 Abbildung 7 Dosierer anschliessen ...............
-
Seite 9: Einleitung
Bildschirm ("Stand-alone-Titrator") oder über einen Computer mit einer entsprechenden Software. Ein Titrando-System kann zahlreiche, verschiedenartige Geräte enthalten. Die folgende Abbildung gibt Ihnen einen Überblick über die Peripheriege- räte, die Sie an den 902 Titrando anschliessen können. Computer Sensors USB Sample Processor... -
Seite 10: Gerätebeschreibung
(Titrando, Dosing Interface, USB Sample Processor etc.) via USB- Verbindung gesteuert werden. Informationen zu speziellen Applikationen finden Sie in den "Application Bulletins" und "Application Notes", welche über die zuständige Metrohm- Vertretung kostenlos angefordert werden können. Ausserdem sind ver- schiedene Monographien zu den Themen Titrationstechnik und Elektroden verfügbar. -
Seite 11: Titrationsmodi - Messmodi - Dosierbefehle
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 1 Einleitung Titrationsmodi – Messmodi – Dosierbefehle Der 902 Titrando unterstützt die folgenden Titrationsmodi, Messmodi und Dosierbefehle: ￭ Endpunkttitration auf einen oder zwei vorgegebene Endpunkte. Messmodi: – pH (pH-Messung) – U (potentiometrische Spannungsmessung) STAT ￭ Endpunkttitration, bei welcher der Messwert konstant gehalten wird. -
Seite 12: Angaben Zur Dokumentation
Dieses Zeichen warnt vor elektrischer Gefährdung. WARNUNG Dieses Zeichen warnt vor Hitze oder heissen Geräte- teilen. WARNUNG Dieses Zeichen warnt vor biologischer Gefährdung. VORSICHT Dieses Zeichen weist auf eine mögliche Beschädi- gung von Geräten oder Geräteteilen hin. ￭￭￭￭￭￭￭￭ 902 Titrando... -
Seite 13: Sicherheitshinweise
Die elektrische Sicherheit beim Umgang mit dem Gerät ist im Rahmen der internationalen Norm IEC 61010 gewährleistet. WARNUNG Nur von Metrohm qualifiziertes Personal ist befugt, Servicearbeiten an elektronischen Bauteilen auszuführen. WARNUNG Öffnen Sie niemals das Gehäuse des Gerätes. Das Gerät könnte dabei Schaden nehmen. -
Seite 14: Schutz Gegen Elektrostatische Aufladungen
Die korrekte Entsorgung Ihres alten Gerätes hilft, negative Folgen auf die Umwelt und die Gesundheit zu verhindern. Genaueres zur Entsorgung Ihres alten Gerätes erfahren Sie von den loka- len Behörden, von einem Entsorgungsdienst oder von Ihrem Händler. ￭￭￭￭￭￭￭￭ 902 Titrando... -
Seite 15: Geräteübersicht

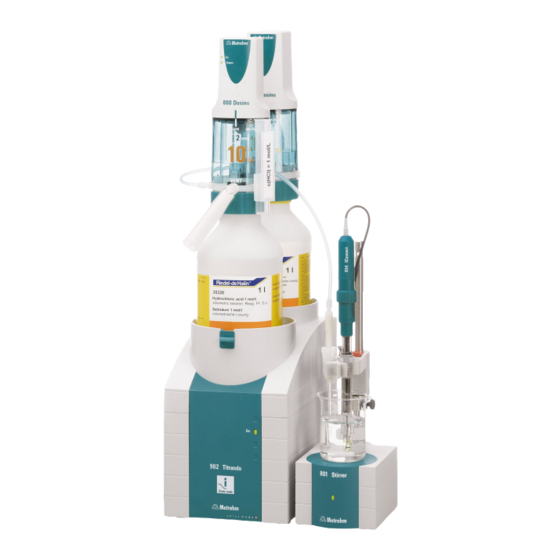

2 Geräteübersicht 9 0 2 T i t r a n iT ro de re ad M e tr o h m Abbildung 2 Vorderseite 902 Titrando Flaschenhalter LED "On" Mit Halteklammern, für zwei Reagenzfla- Leuchtet, wenn der Titrando betriebsbereit schen. -
Seite 16: Abbildung 3 Rückseite 902 Titrando
USB Sample Processor etc. Anschluss (Controller) MSB-Anschluss (MSB 1 bis MSB 4) Zum Anschliessen eines Touch Control oder Metrohm Serial Bus. Zum Anschliessen von eines PCs mit installierter PC-Software. Mini- externen Dosierern, Rührern oder Remote DIN, 9-polig. Boxen. Mini-DIN, 9-polig. -
Seite 17: Gerät Aufstellen
Sonneneinstrahlung geschützt sein. Controller anschliessen 3.2.1 Bedienung Für die Bedienung des 902 Titrando stehen zwei Varianten zur Verfügung: Ein Touch Control mit berührungssensitivem Bildschirm. Er bildet ￭ zusammen mit dem 902 Titrando ein "Stand-alone-Gerät". Ein Computer ermöglicht die Bedienung des 902 Titrando mit Hilfe ￭... -
Seite 18: Abbildung 4 Touch Control Anschliessen
Stromzufuhr unterbrochen wird. Sonst besteht die Gefahr, dass Daten verloren gehen. Da die Stromversorgung des Touch Control durch den Titrando erfolgt, dürfen Sie den Titrando nie vom Stromnetz trennen (z. B. durch Ausschalten über eine Steckerleiste), bevor Sie den Touch Control ausgeschaltet haben. ￭￭￭￭￭￭￭￭ 902 Titrando... -
Seite 19: Gerät Ans Stromnetz Anschliessen
Sobald der Verdacht besteht, dass Feuchtigkeit ins Gerät eingedrun- ￭ gen ist, das Gerät von der Energieversorgung trennen. Servicearbeiten und Reparaturarbeiten an elektrischen und elektron- ￭ ischen Bauteilen darf nur Personal ausführen, das von Metrohm dafür qualifiziert ist. Netzkabel anschliessen Netzkabel mit folgenden Spezifikationen: Zubehör Länge: max. -
Seite 20: Kabelanschluss Und Treiberinstallation
Für die Installation von Treibersoftware und Steuersoftware auf Ihrem PC benötigen Sie Administratorrechte. Kabelanschluss und Treiberinstallation Damit der 902 Titrando von der PC-Software erkannt wird, ist eine Treiber- installation erforderlich. Sie müssen dazu eine vorgegebene Vorgehens- weise einhalten. Folgende Schritte sind notwendig:... -
Seite 21: Gerät In Der Pc-Software Anmelden Und Konfigurieren
Installationsassistent gestartet. 3 Befolgen Sie die Anweisungen des Installationsassistenten. Die LED "On" am 902 Titrando leuchtet, wenn die Treiberinstallation beendet und das Gerät betriebsbereit ist. Falls bei der Installation Probleme auftauchen, wenden Sie sich an den IT- Verantwortlichen Ihrer Firma. -
Seite 22: Msb-Geräte Anschliessen
Zum Anschliessen von MSB-Geräten, z. B. Rührer oder Dosierer, verfügen Metrohm-Geräte über maximal vier Anschlüsse an den sogenannten Metrohm Serial Bus (MSB). An einem MSB-Anschluss (8-polige Mini-DIN- Buchse) können verschiedenartige Peripheriegeräte sequenziell (in Serie, "Daisy Chain") zusammengeschaltet und vom jeweiligen Steuergerät gleichzeitig gesteuert werden. -
Seite 23: Dosierer Anschliessen
685 Dosimat plus ￭ Gehen Sie folgendermassen vor: 1 Dosierer anschliessen Die Steuersoftware beenden. ￭ Das Anschlusskabel des Dosierers an einer der mit MSB bezeich- ￭ neten Buchsen an der Rückseite des Steuergerätes anschliessen. Die Steuersoftware starten. ￭ ￭￭￭￭￭￭￭￭ 902 Titrando... -
Seite 24: Rührer Oder Titrierstand Anschliessen
Das Anschlusskabel des Magnetrührers oder Titrierstandes an ￭ einer der mit MSB bezeichneten Buchsen an der Rückseite des Steuergerätes anschliessen. Nur 804 Ti Stand: Den Propellerrührer am Rühreranschluss (Buchse ￭ mit Rührersymbol) des Titrierstandes anschliessen. Die Steuersoftware starten. ￭ ￭￭￭￭￭￭￭￭ 902 Titrando... -
Seite 25: Remote Box Anschliessen
Remote Box anschliessen Über die Remote Box 6.2148.010 können Geräte angeschlossen werden, die über Remote-Leitungen gesteuert werden und/oder Steuersignale über Remote-Leitungen senden. Neben Metrohm verwenden auch andere Gerätehersteller gleichartige Anschlüsse, die erlauben, unterschiedliche Geräte zusammenzuschalten. Diese Schnittstellen werden häufig auch mit "TTL Logic", "I/O Control"... -
Seite 26: Usb-Geräte Anschliessen
USB-Geräte anschliessen 3.4.1 Allgemeines Der 902 Titrando verfügt über zwei USB-Anschlüsse (Typ A-Buchsen) für Peripheriegeräte mit USB-Schnittstelle. Der Titrando funktioniert als USB- Hub (Verteiler), unabhängig davon, wie er bedient wird. Wenn Sie mehr als zwei Geräte am USB anschliessen möchten, können Sie auch einen zusätzlichen handelsüblichen USB-Hub verwenden. -
Seite 27: Usb-Hub Anschliessen
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3 Installation VORSICHT Wenn Sie den 902 Titrando mit Hilfe des Touch Control bedienen, ach- ten Sie darauf, dass der Touch Control ausgeschaltet ist, während Sie Verbindungen zwischen den Geräten herstellen oder trennen. Wenn Sie den 902 Titrando mit einer PC-Software steuern, sollten Sie das Pro- gramm beenden, bevor Sie USB-Verbindungen herstellen oder trennen. -
Seite 28: Waage Anschliessen
– Für den Anschluss einer Waage benötigen Sie den USB/RS-232- Adapter 6.2148.050. Folgende Tabelle gibt Ihnen eine Übersicht über die Waagen, die Sie mit dem 902 Titrando zusammen verwenden können und welche Kabel Sie für den Anschluss an die RS-232-Schnittstelle benötigen: Waage... -
Seite 29: Bedienung Mit Touch Control
Bedienung mit Touch Control Schliessen Sie die Waage wie folgt an: 1 Den USB-Stecker des USB/RS-232-Adapters am USB-Anschluss des 902 Titrando einstecken. 2 Die RS-232-Schnittstelle des USB/RS-232-Adapters mit der RS-232- Schnittstelle der Waage (Kabel siehe Tabelle) verbinden. 3 Den Touch Control einschalten. -
Seite 30: Pc-Tastatur Anschliessen (Nur Bei Bedienung Mit Touch Control)
(siehe Handbuch zum Touch Control). Einstellungen am Barcodeleser: Programmieren Sie den Barcodeleser wie folgt (siehe auch Handbuch des Barcodelesers): 1 Den Barcodeleser in den Programmiermodus bringen. 2 Das gewünschte Layout für die Tastatur einstellen (USA, Deutschland, Frankreich, Spanien, Schweiz (Deutsch)). ￭￭￭￭￭￭￭￭ 902 Titrando... -
Seite 31: Sensoren Anschliessen
￭ riertem Datenchip, sog. iTrodes) 3.5.1 pH-, Metall- oder ionenselektive Elektrode anschliessen Schliessen Sie die pH-, Metall- oder ionenselektive Elektrode wie folgt an: 1 Den Stecker der Elektrode in die Buchse Ind. des 902 Titrando ste- cken. ￭￭￭￭￭￭￭￭ 902 Titrando... -
Seite 32: Referenzelektrode Anschliessen
Ausziehen des Kabels geschützt. Wenn Sie den Stecker wie- der ausziehen, müssen Sie die äussere Steckerhülse zurückziehen. 3.5.2 Referenzelektrode anschliessen Schliessen Sie die Referenzelektrode wie folgt an: 1 Den Stecker der Elektrode in die Buchse Ref. des 902 Titrando ste- cken. Abbildung 13 Referenzelektrode anschliessen 3.5.3 Temperaturfühler oder Elektrode mit integriertem Temperatur-... -
Seite 33: Iconnect Anschliessen
Geräts (1) einstecken. Korrekte Ausrichtung (Markierungen) beach- ten. Abbildung 15 Mini-USB-Adapterkabel einstecken Je nach Verkaufsvariante des Geräts sind mehrere Anschlüsse iCon- nect vorhanden. 2 Um den Anschluss im Gerät (1) vor mechanischer Einwirkung zu schützen, das Adapterkabel eingesteckt lassen. ￭￭￭￭￭￭￭￭ 902 Titrando... -
Seite 34: Abbildung 16 854 Iconnect Einstecken
Der 854 iConnect dient als Messeingang für iTrodes (Elektroden mit integ- riertem Speicherchip). Elektrode wie folgt anschliessen: 1 Die Schutzkappe beim 854 iConnect entfernen. Abbildung 17 Schutzkappe entfernen 2 Den Führungsstift (5) der Elektrode an der Vertiefung im 854 iCon- nect (4) ausrichten. ￭￭￭￭￭￭￭￭ 902 Titrando... -
Seite 35: Abbildung 18 Führungsstift Ausrichten
Sobald der 854 iConnect nicht mehr in Gebrauch und keine Elektrode angeschlossen ist, die Schutzkappe wieder montieren. 854 iConnect entfernen Der 854 iConnect kann auch bei eingeschaltetem Gerät entfernt werden. 1 Den 854 iConnect (3) an der Buchse des Mini-USB-Adapterkabels (2) ausstecken. ￭￭￭￭￭￭￭￭ 902 Titrando... -
Seite 36: Differenzpotentiometrie
Felder gestört werden. Verwenden Sie für pH-Messungen in organischen Lösungsmitteln unsere Solvotrode 6.0229.100 oder andere spezielle Elektroden. Falls damit keine zuverlässigen Messungen möglich sind, kann ein Differenzverstärker 6.5104.030 (230 V) oder 6.5104.040 (115 V) verwendet werden. Der Differenzverstärker wird am hochohmigen Messeingang (Ind.) angeschlossen. ￭￭￭￭￭￭￭￭ 902 Titrando... -
Seite 37: Titriergefäss Einrichten
Rührrichtung (Gegenuhrzeigersinn bzw. Uhrzeigersinn ) bei der Positionierung von Elektrode und Bürettenspitze (siehe Abb. unten). Abbildung 21 Schematische Anordnung von Magnetrührer, Elektrode und Bürettenspitze während einer Titration. a) Rührrich- tung im Uhrzeigersinn, b) Rührrichtung im Gegenuhrzei- gersinn. Magnetrührer Elektrode Bürettenspitze ￭￭￭￭￭￭￭￭ 902 Titrando... -
Seite 38: Betrieb Und Wartung
Schadenfällen ist der Metrohm-Service zu benachrichtigen. 5.1.2 Wartung durch Metrohm-Service Die Wartung des 902 Titrando erfolgt am besten im Rahmen eines jährli- chen Services, der vom Fachpersonal der Firma Metrohm ausgeführt wird. Wenn häufig mit ätzenden und korrosiven Chemikalien gearbeitet wird, kann sich auch ein kürzeres Wartungsintervall ergeben. -
Seite 39: Problembehandlung
Regelbereich ver- grössern. Benutzerdefinierte Titrationsgeschwindig- ￭ keit auswählen und die maximale Rate ver- ringern. Benutzerdefinierte Titrationsgeschwindig- ￭ keit auswählen und die minimale Rate ver- ringern. Schneller rühren. ￭ Elektrode und Bürettenspitze optimal ￭ anordnen. ￭￭￭￭￭￭￭￭ 902 Titrando... - Seite 40 Rate erhöhen. Die Resultate Die minimale Dosierrate ist Benutzerdefinierte Titrationsgeschwindigkeit streuen stark. zu hoch. auswählen und die minimale Rate verringern (siehe Handbuch/Hilfe der verwendeten Soft- ware). Die Elektrode spricht zu Die Elektrode ersetzen. langsam an. ￭￭￭￭￭￭￭￭ 902 Titrando...
-
Seite 41: Anhang
Metrohm Serial Bus. Zum Anschliessen von externen Dosierern oder Rührern. Remote-Anschluss Zum Anschliessen von Geräten mit Remote- Schnittstelle. 7.1.1 Pin-Belegung der Remote-Schnittstelle Abbildung 23 Pin-Belegung von Remote-Buchse und Remote-Stecker Die obige Darstellung der Pin-Belegung gilt für alle Metrohm-Geräte mit 25-poligem D-Sub-Remote-Anschluss. ￭￭￭￭￭￭￭￭ 902 Titrando... - Seite 42 Stop Input 2 Input 3 Quit Input 4 – Input 5 Input 6 Input 7 Output 0 Ready Output 1 Conditioning OK Output 2 Determination Output 3 Output 4 Output 5 Error Output 6 Warning Output 7 ￭￭￭￭￭￭￭￭ 902 Titrando...
-
Seite 43: Funktion
[START] die Bestimmung gestar- tet wird. Determination Das Gerät führt eine datenerzeugende Bestim- mung aus. End of Determination. Puls (t = 200 ms) nach einer Bestimmung bzw. Puls nach einem Puffer/Standard bei Kalibrierung mit Sample Processor. ￭￭￭￭￭￭￭￭ 902 Titrando... - Seite 44 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 7.1 Remote-Schnittstelle Funktion Erklärung Error Die Leitung ist bei angezeigtem Fehler gesetzt. Warning Die Leitung ist bei angezeigter Warnung gesetzt. ￭￭￭￭￭￭￭￭ 902 Titrando...
-
Seite 45: Technische Daten
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 8 Technische Daten 8 Technische Daten Messinterface Der 902 Titrando hat ein galvanisch getrenntes Messinterface. Der Messzyklus beträgt 100 ms für alle Messmodi. 8.1.1 Potentiometrie Ein hochohmiger Messeingang (Ind.) für pH-, Metall- oder ionenselektive Elektroden und ein Messeingang (Ref.) für separate Referenzelektroden. -
Seite 46: Netzanschluss
+5…+45 °C onsbereich (bei max. 85 % Luftfeuchtigkeit) Lagerung –20…+60 °C Transport –40…+60 °C Referenzbedingungen Umgebungstem- +25 °C (± 3 °C) peratur ≤ 60 % Relative Luftfeuch- tigkeit Gerätezustand Gerät mindestens 30 min in Betrieb Abgleichintervall jährlich ￭￭￭￭￭￭￭￭ 902 Titrando... -
Seite 47: Dimensionen
USB-Anschlüsse USB Ports 2 USB downstream Ports (Typ A-Buchsen), je 500 mA, für den Anschluss von Peripheriegeräten wie Drucker, Tastatur, Barcodeleser oder RS-232/USB Box (Metrohm-Bestellnr. 6.2148.020). Anschluss "Controller" Controller Port USB upstream Port mit zusätzlicher Stromversorgung (Mini-DIN-Buchse) für den Anschluss von Touch Control oder Computer zur Steuerung des 902 Titrando. -
Seite 48: Zubehör
4 Auf der Registerkarte Zubehör auf PDF Download klicken. Die PDF-Datei mit den Zubehördaten wird erstellt. HINWEIS Sobald Sie Ihr neues Produkt erhalten, empfehlen wir, die Zubehörliste aus dem Internet herunterzuladen, auszudrucken und als Referenz zusammen mit dem Handbuch aufzubewahren. ￭￭￭￭￭￭￭￭ 902 Titrando... -
Seite 49: Index
Messinterface ......2, 8 Bestücken ......29 Anschliessen ....... 22 Messmodus ........ 3 Titrierstand MEAS ........3 Anschliessen ....... 16 Metrohm Serial Bus MSB, siehe Computer Touch Control auch "MSB" ......14 Anschliessen ....... 10 Anschliessen ....... 12 Treibersoftware Controller Anschluss ......
