Metrohm 930 Compact IC Flex Handbuch

Metrohm 930 Compact IC Flex Handbuch

Vorschau ausblenden Andere Handbücher für 930 Compact IC Flex:

Werbung

Quicklinks

Diese Anleitung herunterladen

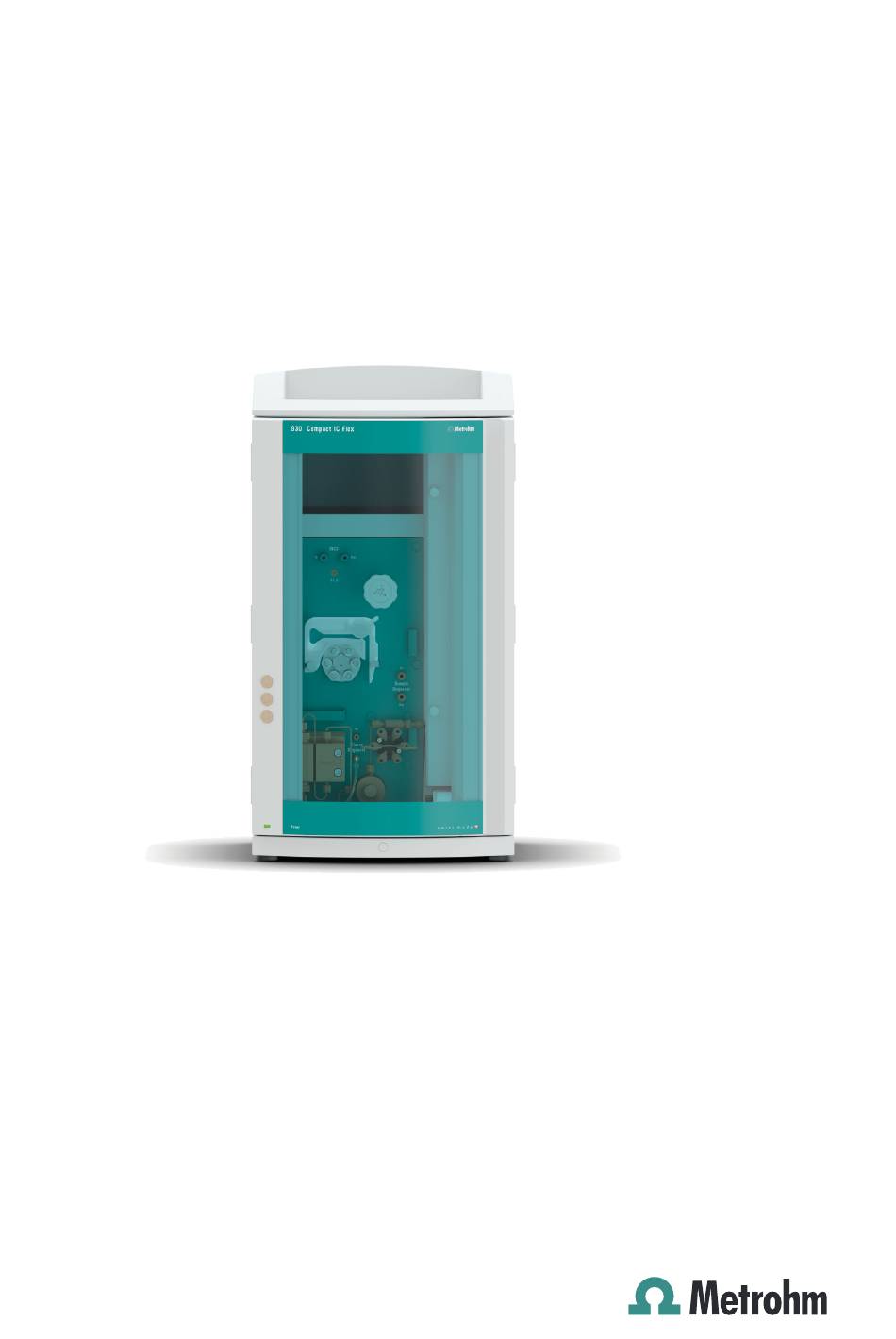

930 Compact IC Flex
930 Compact IC Flex Oven/SeS/PP/Deg/MB
Handbuch – Kurzanleitung
8.930.8122DE / v3 / 2025-04-30

Werbung

loading

Verwandte Anleitungen für Metrohm 930 Compact IC Flex

Inhaltszusammenfassung für Metrohm 930 Compact IC Flex

  • Seite 1 930 Compact IC Flex 930 Compact IC Flex Oven/SeS/PP/Deg/MB Handbuch – Kurzanleitung 8.930.8122DE / v3 / 2025-04-30...
  • Seite 3 Metrohm AG CH-9100 Herisau Schweiz +41 71 353 85 85 info@metrohm.com www.metrohm.com 930 Compact IC Flex 930 Compact IC Flex Oven/SeS/PP/Deg/MB 2.930.2580 Handbuch – Kurzanleitung 8.930.8122DE / v3 / 2025-04-30  ...
  • Seite 4 Veränderungen am Produkt (z. B. Umbauten oder Anbauten) schliessen jegliche Haftung des Herstellers für daraus resultierende Schäden und deren Folgen aus. Anleitungen und Hinweise in der Produktdokumenta- tion der Metrohm sind strikt zu befolgen. Andernfalls ist die Haftung von Metrohm ausgeschlossen.
  • Seite 5 5.1.3 Aufstellungsort .............. 13 Kapillarverbindungen im IC-System ........ 13 Transportsicherungsschrauben entfernen ...... 15 Ablaufschläuche und Lecksensor anschliessen .... 16 5.4.1 Ablaufschläuche montieren ...........  16 5.4.2 Lecksensor anschliessen ............ 17 Säulenofen ................ 18 Eluentenflasche anschliessen .......... 18 Eluent-Degasser anschliessen .......... 21 Hochdruckpumpe installieren .......... 21 Inline-Filter installieren ............ 21 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580) ￭￭￭￭￭￭￭￭...
  • Seite 6 5.17 Gerät an den Computer anschliessen .......  32 5.18 Gerät ans Stromnetz anschliessen ........ 33 5.19 Erste Inbetriebnahme ............ 34 5.20 Vorsäule anschliessen und spülen ........ 37 5.21 Trennsäule anschliessen und spülen .........  38 5.22 Konditionierung .............. 40 6 Bedienung   42 Index  43 ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580)
  • Seite 7 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ Abbildungsverzeichnis Abbildungsverzeichnis Abbildung 1 Vorderseite .................. 10 Abbildung 2 Rückseite .................. 11 Abbildung 3 Transportsicherungsschrauben entfernen ......... 15 Abbildung 4 Schlauchbeschwerer und Ansaugfilter installieren ...... 20 Abbildung 5 Metrohm Suppressor Module (MSM) – Anschlusskapillaren .... 24 Abbildung 6 MCS anschliessen ................ 28 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580) ￭￭￭￭￭￭￭￭...
  • Seite 9 Die vorliegende Kurzanleitung enthält wichtige Kapitel aus dem detaillier- ten Handbuch. Neben einer Einleitung, Sicherheitshinweisen und einer Geräteübersicht finden Sie Angaben zu Installation und Bedienung des 930 Compact IC Flex Oven/SeS/PP/Deg/MB sowie zur Gewährleistung. Das detaillierte Handbuch steht im Internet als PDF-Datei zum Herunterladen bereit.
  • Seite 10 IC Conductivity Detector MB und einer Säule mit einem Durchmesser von 2 mm. Der 930 Compact IC Flex wird über die Software MagIC Net bedient. Das Gerät wird via USB-Kabel an einen Computer angeschlossen, auf welchem MagIC Net installiert ist. Die intelligente Software erkennt das Gerät automatisch und überprüft dessen Funktionsfähigkeit.
  • Seite 11 Bauart oder ein Rotor für die Probenvorbereitung (SPM Rotor) können, ggf. mit einem Adapter, einfach untereinander ausgetauscht wer- den. Die Rotoren gehören nicht zum Lieferumfang des Gerätes. Der für die Anwendung passende Rotor und ggf. der Adapter muss separat bestellt werden. 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580) ￭￭￭￭￭￭￭￭...
  • Seite 12 Probe. Trennsäule Die intelligente Trennsäule trennt die unterschiedlichen Komponenten ent- sprechend ihrer Wechselwirkungen mit der Säule auf. Die Metrohm-Trenn- säulen sind mit einem Chip ausgestattet, auf dem ihre technischen Spezi- fikationen und ihre Geschichte (Inbetriebnahme, Betriebsstunden, Injektio- nen usw.) abgespeichert sind.
  • Seite 13 Dieses Zeichen warnt vor biologischer Gefährdung. WARNUNG Warnung vor optischer Strahlung VORSICHT Dieses Zeichen weist auf eine mögliche Beschädi- gung von Geräten oder Geräteteilen hin. HINWEIS Dieses Zeichen markiert zusätzliche Informationen und Ratschläge. 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580) ￭￭￭￭￭￭￭￭...
  • Seite 14 Bei Bedarf kann das Gerät auch für die Bestimmung von Kationen, polaren Substanzen oder von Anionen ohne Suppression eingesetzt werden. Der 930 Compact IC Flex Oven/SeS/PP/Deg/MB ist geeignet für den Einsatz von Säulen mit einem Durchmesser von 2 mm. Das vorliegende Gerät ist geeignet, Chemikalien und brennbare Proben zu verarbeiten.
  • Seite 15 Zur Erhaltung dieses Zustandes und zum gefahrlosen Betrieb des Gerätes müssen die nachfolgenden Hinweise sorgfältig beachtet werden. 3.4.2  Elektrische Sicherheit Die elektrische Sicherheit beim Umgang mit dem Gerät ist im Rahmen der internationalen Norm IEC 61010 gewährleistet. 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580) ￭￭￭￭￭￭￭￭...
  • Seite 16 3.4 Sicherheitshinweise ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ WARNUNG Nur von Metrohm qualifiziertes Personal ist befugt, Servicearbeiten an elektronischen Bauteilen auszuführen. WARNUNG Öffnen Sie niemals das Gehäuse des Gerätes. Das Gerät könnte dabei Schaden nehmen. Zudem besteht eine erhebliche Verletzungsgefahr, falls dabei unter Strom stehende Bauteile berührt werden.
  • Seite 17 Umwelt und Gesundheit zu verringern. Lokale Behörden, Entsorgungs- dienste oder Händler liefern genauere Informationen zur Entsorgung. Für die fachgerechte Entsorgung von Elektroaltgeräten innerhalb der Europä- ischen Union WEEE-EU-Richtlinie (WEEE = Waste Electrical and Electronic Equipment) beachten. 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580) ￭￭￭￭￭￭￭￭...
  • Seite 18 4.1 Vorderseite ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 4  Geräteübersicht 4.1  Vorderseite Abbildung 1 Vorderseite Flaschenhalter Säulenhalter Zum Einhängen der Trennsäule (iColumn). Mit Säulenerkennung. Säulenofen Metrohm Suppressor Module (MSM) Proben-Degasser Inline-Filter Injektionsventil Purge-Ventil ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580)
  • Seite 19 Suppressor (MCS) 15 Detektorraum Platz für den Detektor und die Adsorberkar- tusche für den MCS. 4.2  Rückseite Abbildung 2 Rückseite Flaschenhalter Ablaufschlauch-Anschluss Zum Anschliessen eines Ablaufschlauches, der ausgetretene Flüssigkeit aus dem Fla- schenhalter ableitet. 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580) ￭￭￭￭￭￭￭￭...
  • Seite 20 19 PC-Anschlussbuchse 20 Vakuum-Anschluss Zum Anschliessen des Gerätes am Computer Mit einem Stopfen verschlossen. mit dem USB-Kabel (6.2151.020). 21 Netzanschluss-Buchse Netzanschluss-Buchse zum Anschliessen des Netzkabels und Netzschalter zum Einschal- ten und Ausschalten des Gerätes. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580)
  • Seite 21 Befeuchten Sie ein Tuch mit Aceton und wischen Sie damit die Enden der Kapillaren ab, bevor Sie die Kapillare mit der Druck- schraube befestigen. Ziehen Sie die Druckschrauben mit Schlüssel (6.2739.000) fest. ￭ 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580) ￭￭￭￭￭￭￭￭...
  • Seite 22   3 Die Kapillare bis zum Anschlag in die Kupplung oder in den Anschluss stecken und festhalten.   4 Erst dann die Druckschraube zudrehen. Während dem Zudrehen die Kapillare in der Anschlagsposition festhalten. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580)
  • Seite 23 Für die Vakuumpumpe. Nur vorhanden, Für die Hochdruckpumpe. wenn das Gerät einen Degasser oder einen -Suppressor (MCS) besitzt. Bewahren Sie die Transportsicherungsschrauben auf. Setzen Sie die Trans- portsicherungsschrauben für jeden grösseren Transport des Gerätes wieder ein. 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580) ￭￭￭￭￭￭￭￭...
  • Seite 24 Die Ablaufschläuche sind angeschlossen. ￭ Das Lecksensor-Anschlusskabel ist in die Lecksensor-Anschlussbuchse ￭ eingesteckt. Der 930 Compact IC Flex ist eingeschaltet. ￭ Der Lecksensor ist in der Software auf aktiv geschaltet. ￭ 5.4.1  Ablaufschläuche montieren Flüssigkeit, die im Flaschenhalter oder im Detektorraum austritt, fliesst zur Rückseite des Gerätes.
  • Seite 25 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 5 Installation Ablaufschläuche montieren 5.4.2  Lecksensor anschliessen Lecksensor-Anschlusskabel einstecken Das Lecksensor-Anschlusskabel ist in der Bodenwanne aufgerollt. 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580) ￭￭￭￭￭￭￭￭...
  • Seite 26 M6 und M8. Das Zubehörset Schlauchadapter für Ansaugfilter (6.2744.210) ￭ Dieses Zubehörset enthält einen Filterhalter, eine Feststellschraube sowie einen Schlauchbeschwerer. Einen Ansaugfilter (6.2821.090) ￭ Das Adsorberrohr (6.1609.000) ￭ Die NS-Klammer (6.2023.020) ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580)
  • Seite 27 5 Installation Eluent-Ansaugschlauch anschliessen   1 Ansaugfilter vorspülen HINWEIS Den Ansaugfilter nur mit Handschuhen anfassen. Um Luftblasen nach der Installation des Ansaugfilters zu vermeiden, empfehlen wir den Ansaugfilter mit Reinstwasser oder Eluent vorzu- spülen. 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580) ￭￭￭￭￭￭￭￭...
  • Seite 28 Das lose Ende des Eluent-Ansaugschlauches in den Ansaugfilter ￭ stecken. Das Ende des Schlauches sollte ungefähr bis zur Mitte des Ansaugfilters reichen. Den Ansaugfilter am Filterhalter festschrauben. ￭ Abbildung 4 Schlauchbeschwerer und Ansaugfilter installieren ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580)
  • Seite 29 Messungen störende Pul- sationen. Der Pulsationsdämpfer ist vollständig angeschlossen. Es sind keine Installa- tionsarbeiten nötig. 5.11  Injektionsventil Das Injektionsventil ist vollständig angeschlossen. Es sind keine Installati- onsarbeiten nötig. 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580) ￭￭￭￭￭￭￭￭...
  • Seite 30 5.12 Metrohm Suppressor Module (MSM) ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 5.12  Metrohm Suppressor Module (MSM) Der Suppressorantrieb des 930 Compact IC Flex kann unterschiedliche Rotoren aufnehmen. Die grossen Rotoren wie der MSM‑HC Rotor A (6.2842.000) und der MSM‑HC Rotor C (6.2842.200) können direkt einge- setzt werden.
  • Seite 31 Inbetriebnahme zerstört werden. Befolgen Sie daher die folgende Anleitung genau. Grosse Rotoren einsetzen 4 mm 6.2842.000 6.2842.200 6.2835.010 Kleine Rotoren einsetzen Um einen kleinen Rotor in den Suppressorantrieb einzusetzen, benötigen Sie den Adapter (6.2842.020). 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580) ￭￭￭￭￭￭￭￭...
  • Seite 32 Auslasskapillare für den Eluenten. Einlasskapillare für den Eluenten. regenerant waste reg. Einlasskapillare für die Regenerierlösung. Auslasskapillare für die Regenerierlösung; zum Abfallbehälter. waste rins. rinsing solution Auslasskapillare für die Spüllösung; zum Einlasskapillare für die Spüllösung. Abfallbehälter. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580)
  • Seite 33 Pumpschlauch PharMed® (orange/gelb) 3 Stopper (6.1826.420) ￭ Glasflasche / 1000 mL / GL 45 (6.1608.020) ￭ Flaschenaufsatz / GL 45 - 3 × UNF 10/32 (6.1602.150) ￭ PTFE-Kapillare 0.5 mm i.D. / 3 m (6.1803.030) ￭ 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580) ￭￭￭￭￭￭￭￭...
  • Seite 34   2 Den zum Pumpschlauch passenden Adapter auswählen. Die Adap- ter liegen der Pumpschlauch-Verbindung mit Sicherung und Filter (6.2744.180) bei. Pumpschlauch installieren Für diesen Arbeitsschritt brauchen Sie das folgende Zubehör: Schlauchkassette (6.2755.000) ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580)
  • Seite 35 2 × Druckschraube kurz (6.2744.070) ￭ Anpressdruck korrekt einstellen   Den Anpresshebel ganz lösen, d. h. ganz nach unten drücken. ￭ In der Software den Antrieb der Peristaltikpumpe mit der ￭ gewünschten Geschwindigkeit aktivieren. 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580) ￭￭￭￭￭￭￭￭...
  • Seite 36 Der Anpressdruck ist nun optimal eingestellt. 5.14  Metrohm CO Suppressor (MCS) 5.14.1  MCS anschliessen Der MCS wird zwischen dem Metrohm Suppressor Module (MSM) und dem Leitfähigkeitsdetektor angeschlossen. MCS anschliessen Abbildung 6 MCS anschliessen Luft-Ansaugkapillare Druckschraube kurz (6.2744.070) Zum Ansaugen von CO -armer Luft (durch An der Luft-Ansaugkapillare montiert.
  • Seite 37 3 Das Etikett vom Deckel des CO2 Absorbers entfernen. Dadurch wird die kleine Öffnung im Deckel des CO2 Absorbers geöffnet, durch welche die Luft angesaugt wird. Der CO2 Absorber ist nun bereit für die Installation. 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580) ￭￭￭￭￭￭￭￭...
  • Seite 38 -Suppression korrekt abläuft. Den CO2 Absorber wie folgt installieren: 5.15  Leitfähigkeitsdetektor installieren Der 930 Compact IC Flex bietet im Detektorraum Platz für einen Detektor und weiteres Zubehör. Der Detektor ist als separates Gerät erhältlich und wird mit einem separaten Handbuch geliefert. HINWEIS Für eine ideale Performance empfiehlt Metrohm, den 930 Compact...
  • Seite 39 Applikation erfordert. Wenn der Proben-Degasser angeschlossen ist, verlängert sich die Spül- zeit um mindestens 2 Minuten. Zubehör Für diesen Arbeitsschritt brauchen Sie das folgende Zubehör: 2 × Druckschraube lang (6.2744.090) ￭ PTFE-Kapillare (6.1803.040) ￭ 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580) ￭￭￭￭￭￭￭￭...
  • Seite 40 Gerät an den Computer anschliessen HINWEIS Wenn das Gerät an den Computer angeschlossen wird, muss es ausge- schaltet sein. Zubehör Für diesen Arbeitsschritt brauchen Sie das folgende Zubehör: USB-Verbindungskabel (6.2151.020) aus dem Zubehör-Kit: Vario/Flex ￭ Basis (6.5000.000) ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580)
  • Seite 41 Sobald der Verdacht besteht, dass Feuchtigkeit ins Gerät eingedrun- ￭ gen ist, das Gerät von der Energieversorgung trennen. Servicearbeiten und Reparaturarbeiten an elektrischen und elektron- ￭ ischen Bauteilen darf nur Personal ausführen, das von Metrohm dafür qualifiziert ist. 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580) ￭￭￭￭￭￭￭￭...
  • Seite 42 1 Software vorbereiten Das PC-Programm MagIC Net starten. ￭ In MagIC Net die Registerkarte Equilibrierung öffnen: Arbeits- ￭ platz ▶ Ablauf ▶ Equilibrierung. Eine geeignete Methode importieren (oder erstellen). ￭ Siehe auch: MagIC Net Bedienungslehrgang und Online-Hilfe. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580)
  • Seite 43 Auslasskapillare in den Abfallbehälter geleitet oder mit dem Waste Collector verbunden ist. Das Gerät einschalten. ￭ MagIC Net erkennt das Gerät und all seine Module.   3 Equilibrierung starten In MagIC Net die Equilibrierung starten: Arbeits- ￭ platz ▶ Ablauf ▶ Equilibrierung ▶ Start HW. 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580) ￭￭￭￭￭￭￭￭...
  • Seite 44 Eine 2-mm-Säule erzeugt mehr Rückdruck als eine 4-mm-Säule. Daher beträgt der empfohlene Flussbereich in einem 2-mm-Sys- tem 0.1 … 0.4 mL/min. Um die Spülzeit zu verringern, kann beim Spülen ohne Säule und mit geöffnetem Purge-Ventil ein höherer Fluss gewählt werden. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580)
  • Seite 45 Für diesen Arbeitsschritt brauchen Sie das folgende Zubehör: Vorsäule (passend zur Trennsäule) ￭ Vorsäule anschliessen 6.2744.040 6.2744.070 6.2744.070 6.2744.070 Vorsäule spülen   1 Vorsäule spülen Ein Becherglas unter den Ausgang der Vorsäule stellen. ￭ 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580) ￭￭￭￭￭￭￭￭...
  • Seite 46 Lösung mit dem verwendeten Eluenten mischbar ist (Angaben des Her- stellers beachten). HINWEIS Schliessen Sie die Trennsäule erst nach der ersten Inbetriebnahme des Geräts an. Setzen Sie bis dahin anstelle der Vorsäule und der Trennsäule eine Kupplung (6.2744.040) ein. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580)
  • Seite 47 In MagIC Net die manuelle Bedienung starten und die ￭ Hochdruckpumpe auswählen: Manuell ▶ Manuelle Bedie- nung ▶ Pumpe – Fluss: Schrittweise auf die im Säulenmerkblatt empfohlene Flussrate erhöhen. – Ein Die Trennsäule ca. 10 Minuten mit Eluent spülen. ￭ 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580) ￭￭￭￭￭￭￭￭...
  • Seite 48 Sicherstellen, dass die Säule gemäss der auf dem Aufkleber einge- ￭ zeichneten Flussrichtung richtig eingesetzt ist (Pfeil muss in Fluss- richtung zeigen). Sicherstellen, dass der Eluent-Ansaugschlauch in den Eluenten ein- ￭ getaucht ist und genügend Eluent in der Eluentenflasche vorhan- den ist. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580)
  • Seite 49 Kapillarschneider kürzen und die Druck- schraube wieder anziehen.   4 System konditionieren Das System so lange mit Eluent spülen, bis die gewünschte Stabilität der Basislinie erreicht ist. Das Gerät ist nun bereit für Messungen von Proben. 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580) ￭￭￭￭￭￭￭￭...
  • Seite 50 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 6  Bedienung Der 930 Compact IC Flex Oven/SeS/PP/Deg/MB wird ausschliesslich über die Software MagIC Net bedient. Informationen zur Bedienung finden Sie im Bedienungslehrgang zu MagIC Net sowie in der Online-Hilfe. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/SeS/PP/Deg/MB (2.930.2580)
