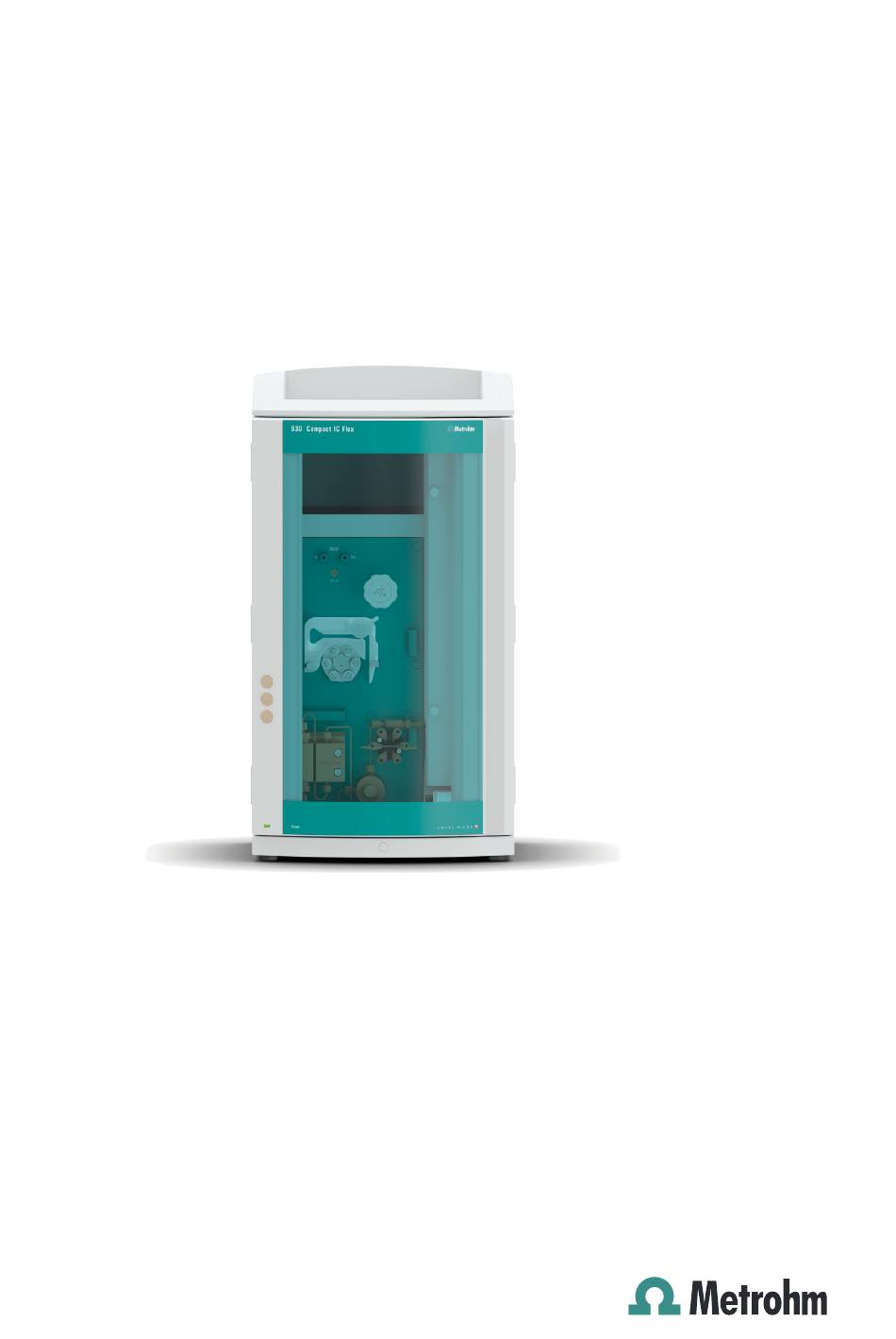

- Seite 1 930 Compact IC Flex 930 Compact IC Flex SeS/PP Handbuch – Kurzanleitung 8.930.8109DE / v4 / 2023-03-31...
- Seite 3 Metrohm AG CH-9100 Herisau Schweiz +41 71 353 85 85 info@metrohm.com www.metrohm.com 930 Compact IC Flex 930 Compact IC Flex SeS/PP 2.930.1500 Handbuch – Kurzanleitung 8.930.8109DE / v4 / 2023-03-31...
- Seite 4 Veränderungen am Produkt (z. B. Umbauten oder Anbauten) schliessen jegliche Haftung des Herstellers für daraus resultierende Schäden und deren Folgen aus. Anleitungen und Hinweise in der Produktdokumenta- tion der Metrohm sind strikt zu befolgen. Andernfalls ist die Haftung von Metrohm ausgeschlossen.
- Seite 5 Ablaufschläuche und Lecksensor anschliessen ....16 5.4.1 Ablaufschläuche montieren ........... 16 5.4.2 Lecksensor anschliessen ............17 Eluentenflasche anschliessen ..........18 Hochdruckpumpe installieren ..........20 Inline-Filter installieren ............21 Pulsationsdämpfer installieren .......... 21 Injektionsventil ..............21 930 Compact IC Flex SeS/PP (2.930.1500) ￭￭￭￭￭￭￭￭...
- Seite 6 Inhaltsverzeichnis ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 5.10 Metrohm Suppressor Module (MSM) ....... 21 5.10.1 Rotoren einsetzen ..............22 5.10.2 Metrohm Suppressor Module (MSM) anschliessen ....23 5.11 Peristaltikpumpe ..............26 5.11.1 Peristaltikpumpe installieren ........... 26 5.12 Metrohm CO Suppressor (MCS) ........28 5.12.1 MCS anschliessen ..............28 5.12.2...
- Seite 7 Rückseite ..................11 Abbildung 3 Transportsicherungsschrauben entfernen ......... 15 Abbildung 4 Schlauchbeschwerer und Ansaugfilter installieren ......20 Abbildung 5 Metrohm Suppressor Module (MSM) – Anschlusskapillaren ....24 Abbildung 6 MCS anschliessen ................28 930 Compact IC Flex SeS/PP (2.930.1500) ￭￭￭￭￭￭￭￭...
- Seite 9 Die vorliegende Kurzanleitung enthält wichtige Kapitel aus dem detaillier- ten Handbuch. Neben einer Einleitung, Sicherheitshinweisen und einer Geräteübersicht finden Sie Angaben zu Installation und Bedienung des 930 Compact IC Flex SeS/PP sowie zur Gewährleistung. Das detaillierte Handbuch steht im Internet als PDF-Datei zum Herunterladen bereit. Handbuch herunterladen Sie finden das detaillierte Handbuch im Internet unter http://www.metrohm.com/:...
- Seite 10 Die intelligente Software MagIC Net. ￭ Der 930 Compact IC Flex wird über die Software MagIC Net bedient. Das Gerät wird via USB-Kabel an einen Computer angeschlossen, auf welchem MagIC Net installiert ist. Die intelligente Software erkennt das Gerät auto- matisch und überprüft dessen Funktionsfähigkeit.
- Seite 11 Sie kann in beide Richtungen drehen. Metrohm CO Suppressor (MCS) Der Metrohm CO Suppressor (MCS) entfernt das CO aus dem Eluenten- strom. Dadurch wird die Hintergrundleitfähigkeit gesenkt, die Nachweis- empfindlichkeit verbessert und der Injektionspeak und der Systempeak minimiert. 930 Compact IC Flex SeS/PP (2.930.1500) ￭￭￭￭￭￭￭￭...
- Seite 12 Trennsäule Die intelligente Trennsäule trennt die unterschiedlichen Komponenten ent- sprechend ihrer Wechselwirkungen mit der Säule auf. Die Metrohm-Trenn- säulen sind mit einem Chip ausgestattet, auf dem ihre technischen Spezifi- kationen und ihre Geschichte (Inbetriebnahme, Betriebsstunden, Injektio- nen usw.) abgespeichert sind.
- Seite 13 Dieses Zeichen warnt vor biologischer Gefährdung. WARNUNG Warnung vor optischer Strahlung VORSICHT Dieses Zeichen weist auf eine mögliche Beschädi- gung von Geräten oder Geräteteilen hin. HINWEIS Dieses Zeichen markiert zusätzliche Informationen und Ratschläge. 930 Compact IC Flex SeS/PP (2.930.1500) ￭￭￭￭￭￭￭￭...
- Seite 14 3.1 Bestimmungsgemässe Verwendung ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3 Sicherheit Bestimmungsgemässe Verwendung Der 930 Compact IC Flex SeS/PP wird für die ionenchromatographische Bestimmung von Anionen, Kationen oder polaren Substanzen mit sequen- zieller Suppression eingesetzt. Die sequenzielle Suppression besteht aus: der chemischen Suppression mit dem Metrohm Suppressor Module ￭...
- Seite 15 3.4.2 Elektrische Sicherheit Die elektrische Sicherheit beim Umgang mit dem Gerät ist im Rahmen der internationalen Norm IEC 61010 gewährleistet. WARNUNG Nur von Metrohm qualifiziertes Personal ist befugt, Servicearbeiten an elektronischen Bauteilen auszuführen. 930 Compact IC Flex SeS/PP (2.930.1500) ￭￭￭￭￭￭￭￭...
- Seite 16 Schlauchenden führen zu Undichtigkeiten. Beim Lösen von Verbindun- gen können geeignete Werkzeuge verwendet werden. Überprüfen Sie regelmässig die Dichtigkeit der Verbindungen. Wird das Gerät vorwiegend in unbeaufsichtigtem Betrieb eingesetzt, sind wöchentliche Kontrollen unerlässlich. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex SeS/PP (2.930.1500)
- Seite 17 Die korrekte Entsorgung Ihres alten Gerätes hilft, negative Folgen auf die Umwelt und die Gesundheit zu verhindern. Genaueres zur Entsorgung Ihres alten Gerätes erfahren Sie von den loka- len Behörden, von einem Entsorgungsdienst oder von Ihrem Händler. 930 Compact IC Flex SeS/PP (2.930.1500) ￭￭￭￭￭￭￭￭...
- Seite 18 4.1 Vorderseite ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 4 Geräteübersicht Vorderseite Abbildung 1 Vorderseite Flaschenhalter Säulenhalter Zum Einhängen der Trennsäule (iColumn). Mit Säulenerkennung. Säulenraum Metrohm Suppressor Module (MSM) Inline-Filter Injektionsventil Pulsationsdämpfer Bodenwanne Purge-Ventil 10 Hochdruckpumpe ￭￭￭￭￭￭￭￭ 930 Compact IC Flex SeS/PP (2.930.1500)
- Seite 19 Rückseite Abbildung 2 Rückseite Flaschenhalter Ablaufschlauch-Anschluss Zum Anschliessen eines Ablaufschlauches, der ausgetretene Flüssigkeit aus dem Fla- schenhalter ableitet. Rändelschrauben Rückwand Zum Befestigen der abnehmbaren Rück- Abnehmbar. Erlaubt den Zugriff auf den wand. Detektorraum. 930 Compact IC Flex SeS/PP (2.930.1500) ￭￭￭￭￭￭￭￭...
- Seite 20 19 PC-Anschlussbuchse 20 Vakuum-Anschluss Zum Anschliessen des Gerätes am Computer Mit einem Stopfen verschlossen. mit dem USB-Kabel (6.2151.020). 21 Netzanschluss-Buchse Netzanschluss-Buchse zum Anschliessen des Netzkabels und Netzschalter zum Einschal- ten und Ausschalten des Gerätes. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex SeS/PP (2.930.1500)
- Seite 21 Befeuchten Sie ein Tuch mit Aceton und wischen Sie damit die Enden der Kapillaren ab, bevor Sie die Kapillare mit der Druck- schraube befestigen. Ziehen Sie die Druckschrauben mit Schlüssel (6.2739.000) fest. ￭ 930 Compact IC Flex SeS/PP (2.930.1500) ￭￭￭￭￭￭￭￭...
- Seite 22 Kapillare an der Spitze der Druckschraube 1 bis 2 mm herausragt. 3 Die Kapillare bis zum Anschlag in die Kupplung oder in den Anschluss stecken und festhalten. 4 Erst dann die Druckschraube zudrehen. Während dem Zudrehen die Kapillare in der Anschlagsposition festhalten. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex SeS/PP (2.930.1500)
- Seite 23 Für die Vakuumpumpe. Nur vorhanden, Für die Hochdruckpumpe. wenn das Gerät einen Degasser oder einen -Suppressor (MCS) besitzt. Bewahren Sie die Transportsicherungsschrauben auf. Setzen Sie die Trans- portsicherungsschrauben für jeden grösseren Transport des Gerätes wieder ein. 930 Compact IC Flex SeS/PP (2.930.1500) ￭￭￭￭￭￭￭￭...
- Seite 24 Die Ablaufschläuche sind angeschlossen. ￭ Das Lecksensor-Anschlusskabel ist in die Lecksensor-Anschlussbuchse ￭ eingesteckt. Der 930 Compact IC Flex ist eingeschaltet. ￭ Der Lecksensor ist in der Software auf aktiv geschaltet. ￭ 5.4.1 Ablaufschläuche montieren Flüssigkeit, die im Flaschenhalter oder im Detektorraum austritt, fliesst zur Rückseite des Gerätes.
- Seite 25 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 5 Installation Ablaufschläuche montieren 5.4.2 Lecksensor anschliessen Lecksensor-Anschlusskabel einstecken Das Lecksensor-Anschlusskabel ist in der Bodenwanne aufgerollt. 930 Compact IC Flex SeS/PP (2.930.1500) ￭￭￭￭￭￭￭￭...
- Seite 26 M6 und M8. Das Zubehörset Schlauchadapter für Ansaugfilter (6.2744.210) ￭ Dieses Zubehörset enthält einen Filterhalter, eine Feststellschraube sowie einen Schlauchbeschwerer. Einen Ansaugfilter (6.2821.090) ￭ Das Adsorberrohr (6.1609.000) ￭ Die NS-Klammer (6.2023.020) ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex SeS/PP (2.930.1500)
- Seite 27 Um Luftblasen nach der Installation des Ansaugfilters zu vermeiden, empfehlen wir den Ansaugfilter mit Wasser oder Eluent vorzuspülen. Zum Vorspülen brauchen Sie den Halter für Eluent-Ansaugfilter (6.2744.360), eine Spritze sowie die Purge-Kanüle (6.2816.040). 930 Compact IC Flex SeS/PP (2.930.1500) ￭￭￭￭￭￭￭￭...
- Seite 28 Das Ende des Schlauches sollte ungefähr bis zur Mitte des Ansaugfilters reichen. Den Ansaugfilter am Filterhalter festschrauben. ￭ Abbildung 4 Schlauchbeschwerer und Ansaugfilter installieren Hochdruckpumpe installieren Die Hochdruckpumpe ist vollständig angeschlossen. Es sind keine Installa- tionsarbeiten nötig. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex SeS/PP (2.930.1500)
- Seite 29 Das Injektionsventil ist vollständig angeschlossen. Es sind keine Installati- onsarbeiten nötig. 5.10 Metrohm Suppressor Module (MSM) Der Suppressorantrieb des 930 Compact IC Flex kann unterschiedliche Rotoren aufnehmen. Die grossen Rotoren wie der MSM‑HC Rotor A (6.2842.000) und der MSM‑HC Rotor C (6.2842.200) können direkt einge- setzt werden.
- Seite 30 Anschlussstück (6.2835.010) ￭ Die grossen Rotoren können direkt ins Rotorgehäuse eingesetzt werden. VORSICHT Wenn der Rotor nicht richtig eingesetzt wird, kann er während der Inbetriebnahme zerstört werden. Befolgen Sie daher die folgende Anleitung genau. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex SeS/PP (2.930.1500)
- Seite 31 Sie den Adapter (6.2842.020). 5.10.2 Metrohm Suppressor Module (MSM) anschliessen Die drei auf dem Anschlussstück mit 1, 2 und 3 nummerierten Eingänge und Ausgänge der Suppressoreinheiten besitzen je 2 fest montierte PTFE- Kapillaren. 930 Compact IC Flex SeS/PP (2.930.1500) ￭￭￭￭￭￭￭￭...
- Seite 32 Einlasskapillare für den Eluenten. regenerant waste reg. Einlasskapillare für die Regenerierlösung. Auslasskapillare für die Regenerierlösung; zum Abfallbehälter. waste rins. rinsing solution Auslasskapillare für die Spüllösung; zum Einlasskapillare für die Spüllösung. Abfallbehälter. Empfohlene Installation ￭￭￭￭￭￭￭￭ 930 Compact IC Flex SeS/PP (2.930.1500)
- Seite 33 PTFE-Kapillare 0.5 mm i.D. / 3 m (6.1803.030) ￭ 5.10.2.1 Flaschen mit Hilfslösungen installieren Zubehör Zum Anschliessen der Flaschen der Hilfslösungen brauchen Sie das fol- gende Zubehör: Zubehör aus Zubehör-Kit: IC Vario/Flex SeS (6.5000.020) ￭ 930 Compact IC Flex SeS/PP (2.930.1500) ￭￭￭￭￭￭￭￭...
- Seite 34 Pumpschlauch (6.1826.XXX) ￭ Kupplung Olive/UNF 10/32 (6.2744.034) ￭ Pumpschlauch-Verbindung mit Sicherung und Filter (6.2744.180): ent- ￭ hält eine Sicherungsmutter, 3 Adapter und eine Schlaucholive mit Filter- halter. 2 × Druckschraube kurz (6.2744.070) ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex SeS/PP (2.930.1500)
- Seite 35 In der Software den Antrieb der Peristaltikpumpe mit der ￭ gewünschten Geschwindigkeit aktivieren. Den Anpresshebel schrittweise anheben, bis die Flüssigkeit fliesst. ￭ Wenn die Flüssigkeit fliesst, den Anpresshebel um weitere 2 Ras- ￭ ten anheben. Der Anpressdruck ist nun optimal eingestellt. 930 Compact IC Flex SeS/PP (2.930.1500) ￭￭￭￭￭￭￭￭...
- Seite 36 5.12 Metrohm CO Suppressor (MCS) ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 5.12 Metrohm CO Suppressor (MCS) 5.12.1 MCS anschliessen Der MCS wird zwischen dem Metrohm Suppressor Module (MSM) und dem Leitfähigkeitsdetektor angeschlossen. MCS anschliessen Abbildung 6 MCS anschliessen Luft-Ansaugkapillare Druckschraube kurz (6.2744.070) Zum Ansaugen von CO -armer Luft (durch An der Luft-Ansaugkapillare montiert.
- Seite 37 Damit öffnen Sie die kleine Öffnung im Deckel der CO -Adsorberkar- tusche CW, durch welche die Luft angesaugt wird. Die CO -Adsorberkartusche CW ist nun bereit für die Installation. HINWEIS Die neue CO -Adsorberkartusche CW (6.2837.100) funktioniert ohne vorgeschaltete H O-Adsorberkartusche. 930 Compact IC Flex SeS/PP (2.930.1500) ￭￭￭￭￭￭￭￭...
- Seite 38 -Adsorberkartusche CW wie folgt: 5.13 Leitfähigkeitsdetektor installieren Der 930 Compact IC Flex bietet im Detektorraum Platz für einen Detektor und weiteres Zubehör. Der Detektor ist als separates Gerät erhältlich und wird mit einem separaten Handbuch geliefert. Detektor ins Gerät einsetzen Befolgen Sie die Anweisungen im Kapitel Detektor einsetzen im Handbuch zum Detektor.
- Seite 39 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 5 Installation 5.14 Amperometrischen Detektor installieren Der 930 Compact IC Flex bietet im Detektorraum Platz für einen Detektor und weiteres Zubehör. Der Detektor ist als separates Gerät erhältlich und wird mit einem separaten Handbuch geliefert. Detektor ins Gerät einsetzen Befolgen Sie die Anweisungen im Kapitel Detektor einsetzen im Handbuch zum Detektor.
- Seite 40 Sobald der Verdacht besteht, dass Feuchtigkeit ins Gerät eingedrun- ￭ gen ist, das Gerät von der Energieversorgung trennen. Servicearbeiten und Reparaturarbeiten an elektrischen und elektron- ￭ ischen Bauteilen darf nur Personal ausführen, das von Metrohm dafür qualifiziert ist. Netzkabel anschliessen Zubehör Netzkabel mit folgenden Spezifikationen: Länge: max.
- Seite 41 Lösung vorhanden ist. Überprüfen, ob die Detektor- Auslasskapillare in den Abfallbehälter geleitet oder mit dem Waste Collector verbunden ist. Das Gerät einschalten. ￭ MagIC Net erkennt das Gerät und all seine Module. 930 Compact IC Flex SeS/PP (2.930.1500) ￭￭￭￭￭￭￭￭...
- Seite 42 5 Anpressdruck der Peristaltikpumpe einstellen Den Anpressdruck der Peristaltikpumpe einstellen (siehe " ￭ Anpressdruck korrekt einstellen", Seite 27). 6 Gerät ohne Säulen spülen Das Gerät (ohne Säulen) 10 Minuten lang mit Eluent spülen. ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex SeS/PP (2.930.1500)
- Seite 43 Für diesen Arbeitsschritt brauchen Sie das folgende Zubehör: Vorsäule (passend zur Trennsäule) ￭ Vorsäule anschliessen 6.2744.040 6.2744.070 6.2744.070 6.2744.070 Vorsäule spülen 1 Vorsäule spülen Ein Becherglas unter den Ausgang der Vorsäule stellen. ￭ 930 Compact IC Flex SeS/PP (2.930.1500) ￭￭￭￭￭￭￭￭...
- Seite 44 Lösung mit dem verwendeten Eluenten mischbar ist (Angaben des Her- stellers beachten). HINWEIS Schliessen Sie die Trennsäule erst nach der ersten Inbetriebnahme des Geräts an. Setzen Sie bis dahin anstelle der Vorsäule und der Trennsäule eine Kupplung (6.2744.040) ein. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex SeS/PP (2.930.1500)
- Seite 45 In MagIC Net die manuelle Bedienung starten und die Hochdruck- ￭ pumpe auswählen: Manuell ▶ Manuelle Bedie- nung ▶ Pumpe – Fluss: Schrittweise auf die im Säulenmerkblatt empfohlene Flussrate erhöhen. – Ein Die Trennsäule ca. 10 Minuten mit Eluent spülen. ￭ 930 Compact IC Flex SeS/PP (2.930.1500) ￭￭￭￭￭￭￭￭...
- Seite 46 Sicherstellen, dass die Säule gemäss der auf dem Aufkleber einge- ￭ zeichneten Flussrichtung richtig eingesetzt ist (Pfeil muss in Fluss- richtung zeigen). Sicherstellen, dass der Eluent-Ansaugschlauch in den Eluenten ein- ￭ getaucht ist und genügend Eluent in der Eluentenflasche vorhan- den ist. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex SeS/PP (2.930.1500)
- Seite 47 Kapillarschneider kürzen und die Druck- schraube wieder anziehen. 4 System konditionieren Das System so lange mit Eluent spülen, bis die gewünschte Stabilität der Basislinie erreicht ist. Das Gerät ist nun bereit für Messungen von Proben. 930 Compact IC Flex SeS/PP (2.930.1500) ￭￭￭￭￭￭￭￭...
- Seite 48 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 6 Bedienung Der 930 Compact IC Flex SeS/PP wird ausschliesslich über die Software MagIC Net bedient. Informationen zur Bedienung finden Sie im Bedie- nungslehrgang zu MagIC Net sowie in der Online-Hilfe. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex SeS/PP (2.930.1500)
