Metrohm 930 Compact IC Flex ChS/Deg Handbuch

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen

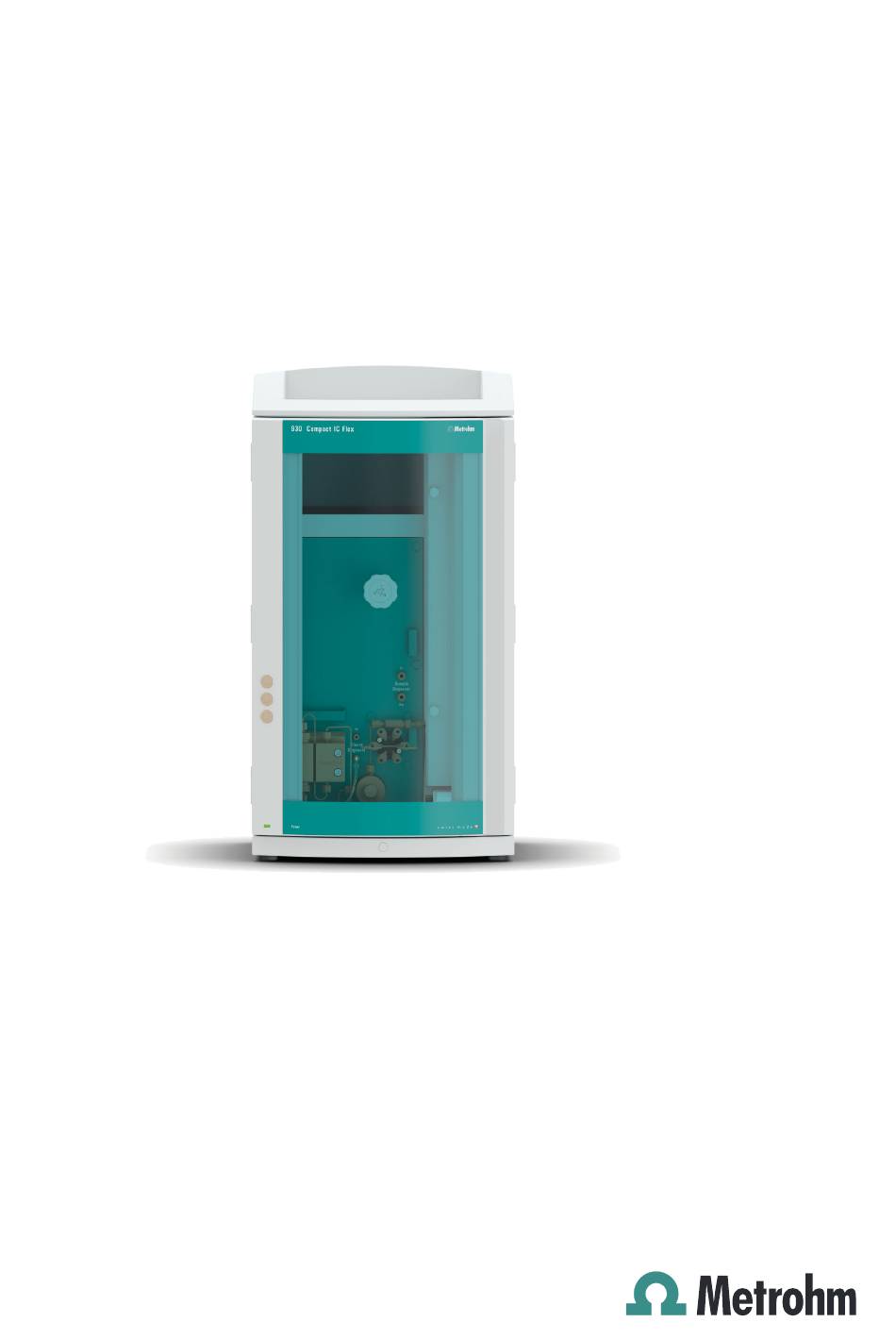

930 Compact IC Flex
930 Compact IC Flex ChS/Deg
Handbuch
8.930.8004DE / 2017-07-31

Werbung

loading

Verwandte Anleitungen für Metrohm 930 Compact IC Flex ChS/Deg

Inhaltszusammenfassung für Metrohm 930 Compact IC Flex ChS/Deg

  • Seite 1 930 Compact IC Flex 930 Compact IC Flex ChS/Deg Handbuch 8.930.8004DE / 2017-07-31...
  • Seite 3 Metrohm AG CH-9100 Herisau Schweiz Telefon +41 71 353 85 85 Fax +41 71 353 89 01 info@metrohm.com www.metrohm.com 930 Compact IC Flex 930 Compact IC Flex ChS/Deg 2.930.1260 Handbuch 8.930.8004DE / 2017-07-31...
  • Seite 4 Technical Communication Metrohm AG CH-9100 Herisau techcom@metrohm.com Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte vorbehal- ten. Diese Dokumentation wurde mit grösster Sorgfalt erstellt. Dennoch sind Fehler nicht vollständig auszuschliessen. Bitte richten Sie diesbezügliche Hinweise an die obenstehende Adresse.
  • Seite 5 Eluent-Degasser anschliessen ..........25 Hochdruckpumpe installieren ..........26 Inline-Filter installieren ............27 Pulsationsdämpfer installieren .......... 27 3.10 Injektionsventil ..............28 3.11 Metrohm Suppressor Module (MSM) ....... 30 3.11.1 Rotoren einsetzen ..............31 3.11.2 Metrohm Suppressor Module (MSM) anschliessen ....34 3.12 Leitfähigkeitsdetektor installieren ........
  • Seite 6 Inline-Filter warten ............. 73 Pulsationsdämpfer warten ..........76 5.10 Injektionsventil ..............76 5.11 Metrohm Suppressor Module (MSM) ....... 76 5.11.1 Hinweise für den Betrieb des Metrohm Suppressor Module (MSM) ................... 76 5.11.2 Suppressorgehäuse pflegen ........... 77 5.11.3 Metrohm Suppressor Module (MSM) warten ......77 5.12 Detektor warten ..............
  • Seite 7 Gewicht ................94 Lecksensor ................94 Eluent-Degasser ..............94 Hochdruckpumpe ............... 95 Injektionsventil ..............96 7.10 Metrohm Suppressor Module (MSM) ....... 96 7.11 Detektor ................96 7.12 Proben-Degasser ..............96 7.13 Netzanschluss ..............96 7.14 Schnittstellen ..............97 8 Zubehör Index ￭￭￭￭￭￭￭￭...
  • Seite 8 Abbildung 10 Inline-Filter ..................27 Abbildung 11 Pulsationsdämpfer ................28 Abbildung 12 Probenschleife tauschen ..............29 Abbildung 13 Metrohm Suppressor Module (MSM) – Anschlusskapillaren ....35 Abbildung 14 Hochdruckpumpe – Teile ..............60 Abbildung 15 Hochdruckpumpe – Querschnitt ............67 Abbildung 16 Werkzeug für Kolbendichtung (6.2617.010) ........
  • Seite 9 überprüft dessen Funktionsfähigkeit. Die Software steuert und überwacht das Gerät, sie wertet die gemessenen Daten aus und ver- waltet diese in einer Datenbank. Der 930 Compact IC Flex ChS/Deg setzt sich aus folgenden Modulen zusammen: Gehäuse Das stabile Gehäuse beherbergt die elektronischen Bauteile des Gerätes mit ihren Schnittstellen sowie einem Anschluss für eine Trennsäule.
  • Seite 10 Die Rotoren gehören nicht zum Lieferumfang des Gerätes. Der für die Anwendung passende Rotor und ggf. der Adapter muss separat bestellt werden. Detektor Metrohm bietet eine Reihe unterschiedlicher Detektoren für verschiedene Analyseaufgaben an. Der passende Detektortyp muss als separates Gerät bestellt werden. ￭￭￭￭￭￭￭￭...
  • Seite 11 Geschichte (Inbetriebnahme, Betriebsstunden, Injektio- nen usw.) abgespeichert sind. Bestimmungsgemässe Verwendung Der 930 Compact IC Flex ChS/Deg wird für die ionenchromatographische Bestimmung von Anionen oder polaren Substanzen mit chemischer Sup- pression eingesetzt. Bei Bedarf kann er auch für die Bestimmung von Kationen, polaren Sub- stanzen oder Anionen ohne chemische Suppression eingesetzt werden.
  • Seite 12 Die elektrische Sicherheit beim Umgang mit dem Gerät ist im Rahmen der internationalen Norm IEC 61010 gewährleistet. WARNUNG Nur von Metrohm qualifiziertes Personal ist befugt, Servicearbeiten an elektronischen Bauteilen auszuführen. WARNUNG Öffnen Sie niemals das Gehäuse des Gerätes. Das Gerät könnte dabei Schaden nehmen.
  • Seite 13 Die korrekte Entsorgung Ihres alten Gerätes hilft, negative Folgen auf die Umwelt und die Gesundheit zu verhindern. Genaueres zur Entsorgung Ihres alten Gerätes erfahren Sie von den loka- len Behörden, von einem Entsorgungsdienst oder von Ihrem Händler. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 14 Dieses Zeichen warnt vor Hitze oder heissen Geräte- teilen. WARNUNG Dieses Zeichen warnt vor biologischer Gefährdung. VORSICHT Dieses Zeichen weist auf eine mögliche Beschädi- gung von Geräten oder Geräteteilen hin. HINWEIS Dieses Zeichen markiert zusätzliche Informationen und Ratschläge. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 15 2 Geräteübersicht Vorderseite Abbildung 1 Vorderseite Flaschenhalter Säulenhalter Bietet Platz für die Eluentenflasche und wei- Zum Einhängen der Trennsäule (iColumn). teres Zubehör. Mit Säulenerkennung. Säulenraum Metrohm Suppressor Module (MSM) Proben-Degasser Inline-Filter Injektionsventil Pulsationsdämpfer ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 16 Mit Lecksensor. Zum Entlüften der Hochdruckpumpe. Mit Drehknopf in der Mitte und Drucksensor. 11 Hochdruckpumpe 12 Eluent-Degasser Pumpt den Eluenten durch das IC-System. 13 Detektorraum Bietet Platz für einen Einlegedetektor und weiteres Zubehör. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 17 Zum Befestigen der abnehmbaren Rück- Abnehmbar. Erlaubt den Zugriff auf den wand. Detektorraum. Ablaufschlauch-Anschluss Transportsicherungsschrauben Zum Anschliessen eines Ablaufschlauches, Zur Sicherung der Vakuumpumpe beim der ausgetretene Flüssigkeit aus dem Detek- Transport des Gerätes. torraum ableitet. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 18 Kapillaren und Kabeln aus dem Gerät sind mehrere Öffnungen vorhanden: Öffnungen an der Tür ￭ Öffnungen an der Rückwand ￭ Kanäle zwischen dem Gerät und der Bodenwanne sowie zwischen dem ￭ Gerät und dem Flaschenhalter (siehe Abbildung 5, Seite 13) ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 19 An der Tür des Gerätes befindet sich eine Öffnung für bis zu 3 Kapillaren. Die zwei Luer-Anschlüsse darüber sind keine eigentlichen Öffnungen: Die Kapillaren werden von innen mit PEEK-Druckschrauben am Luer-Anschluss befestigt. Von aussen kann man mit einer Spritze die Flüssigkeit einspritzen oder ansaugen. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 20 Zwischen dem Gerät und der Bodenwanne sowie dem Gerät und dem Fla- schenhalter gibt es Kanäle für Kapillaren. Die Kapillaren können von bei- den Seiten des Gerätes zur Gerätevorderseite sowie von der Gerätevorder- seite zur Geräterückseite geführt werden. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 21 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 2 Geräteübersicht Abbildung 5 Kanäle für Kapillaren ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 22 Im IC-System werden Druckschrauben in drei Ausführungen verwendet: Nummer Bezeichnung Verwendung 6.2744.010 / 6.2744.014 Druckschraube am Injektionsventil 6.2744.070 Druckschraube kurz Hochdruckpumpe, Purge-Ven- til, Inline-Filter, Pulsations- dämpfer, Trennsäulen 6.2744.090 Druckschraube lang MCS, Proben-Degasser, 10- Port-Ventil ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 23 Verwendung: PTFE-Kapillaren (6.1803.0x0) werden im Niederdruckbereich eingesetzt. PTFE-Kapillaren mit Innendurchmesser von 0.5 mm für die Probenverar- ￭ beitung sowie den Transfer von Spüllösungen (diese sind nicht zwin- gend im Lieferumfang des Gerätes enthalten). ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 24 1 Das Ende der Kapillare mit einem mit Aceton befeuchteten Tuch abwischen. 2 Die Druckschraube über die Kapillare schieben. Dabei darauf achten, dass die Kapillare an der Spitze der Druckschraube 1 bis 2 mm herausragt. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 25 Transport security screws beschriftet. Entfernen Sie diese Transportsicherungsschrauben, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Zubehör Für diesen Arbeitsschritt brauchen Sie: Inbusschlüssel 4 mm (6.2621.030) ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 26 Bewahren Sie die Transportsicherungsschrauben auf. Setzen Sie die Trans- portsicherungsschrauben für jeden grösseren Transport des Gerätes wieder ein. VORSICHT Wenn das Gerät ohne eingesetzte Transportsicherungsschrauben trans- portiert wird, könnten die Pumpen beschädigt werden. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 27 Flüssigkeit zur Bodenwanne, wo sich der Lecksensor befin- det. Zubehör Für diesen Arbeitsschritt brauchen Sie folgende Teile aus dem Zubehör-Kit: Vario/Flex Basis (6.5000.000): 2 × Silikonschlauch (6.1816.020) ￭ Y-Verbinder (6.1807.010) ￭ Ausserdem brauchen Sie eine Schere. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 28 5 Ein Ende des zweiten 40 cm langen Stücks auf das dritte Ende des Y- Verbinders aufstecken. Das lose Ende auf den rechten Ablaufschlauchanschluss an der Bodenwanne aufstecken. 6 Ein Ende des zweiten Silikonschlauches auf den linken Ablauf- schlauchanschluss an der Bodenwanne aufstecken. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 29 Schlauch durch eine geeignete Öffnung (siehe "Öffnungen an der Rückwand", Seite 12) aus dem Gerät herausgeführt werden. Zubehör Für diesen Arbeitsschritt brauchen Sie das folgende Zubehör: Diese Teile entstammen dem Zubehör-Kit Vario/Flex ONE (6.5000.010). Eluentenflasche (6.1608.070) ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 30 Dann die Feststellschraube auf das lose Ende des Eluent-Ansaug- ￭ schlauches schieben. Zuletzt den Filterhalter auf das lose Ende des Eluent-Ansaug- ￭ schlauches schieben und auf den Schlauchnippel schrauben. Das Ende des Schlauchs soll ca. 1 cm vorstehen. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 31 Den Ansaugfilter am Filterhalter festschrauben. ￭ Abbildung 8 Schlauchbeschwerer und Ansaugfilter installieren 5 Eluentenflaschen-Aufsatz auf die Eluentenflasche montieren Den Eluent-Ansaugschlauch in die Eluentenflasche (6.1608.070) ￭ einführen. Den Flaschenaufsatz auf der Eluentenflasche festschrauben. ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 32 Den Kunststoffdeckel an der grossen Öffnung des Adsorberrohrs ￭ entfernen. Das Adsorberrohr füllen und mit dem Kunststoffdeckel wieder verschliessen. Das Adsorberrohr in die grosse Öffnung des Flaschenaufsatzes ￭ einsetzen. Mit der Schliffklammer (6.2023.020) auf dem Flaschen- aufsatz befestigen. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 33 Basislinie nicht richtig stabilisieren. Um gute Messresultate zu erhalten, muss der Eluent entgast werden, bevor er in die Hochdruck- pumpe gelangt. Der Eluent-Degasser ist vollständig angeschlossen. Es sind keine Installati- onsarbeiten nötig. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 34 Pumpenkopf, der den Eluenten durch das System pumpt. ￭ dem Purge-Ventil, das zum Entlüften des Pumpenkopfes dient. ￭ Abbildung 9 Hochdruckpumpe mit Purge-Ventil Pumpenkopf Purge-Ventil Die Hochdruckpumpe ist vollständig angeschlossen. Es sind keine Installa- tionsarbeiten nötig. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 35 Der Pulsationsdämpfer ist zwischen der Hochdruckpumpe und dem Injekti- onsventil installiert. Er schützt die Trennsäule vor Schäden durch Druck- schwankungen, die z. B. beim Schalten des Injektionsventils entstehen können, und vermindert bei hochempfindlichen Messungen störende Pul- sationen. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 36 Probenlösung injiziert und mit dem Eluenten auf die Trennsäule gespült. Die Menge injizierter Probenlösung wird bestimmt durch: das Volumen der Probenschleife oder ￭ durch einen 800 Dosino, wenn die Metrohm intelligente Partial-Loop- ￭ Injektionstechnik (MiPT) eingesetzt wird. Die Wahl der Probenschleife richtet sich nach der Applikation. Normaler-...
  • Seite 37 Tabelle 1, Seite 28). HINWEIS Für den Anschluss von Kapillaren und Probenschleife am Injektionsventil ausschliesslich PEEK-Druckschrauben (6.2744.010) verwenden. Abbildung 12 Probenschleife tauschen Druckschraube Probenschleife Befestigt an Port 6. Druckschraube Befestigt an Port 3. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 38 Die kleineren Rotoren wie der MSM Rotor A (6.2832.000) und der MSM‑LC Rotor A (6.2844.000) müssen zuerst im Adapter (6.2842.020) platziert werden, dieser wird dann in das Suppressorgehäuse eingesetzt. Zum Anschliessen des Metrohm Suppressor Module (MSM) ans IC-System wird für alle Rotoren das Anschlussstück (6.2835.010) verwendet. ￭￭￭￭￭￭￭￭...
  • Seite 39 Anschlussstück (6.2835.010) ￭ Die grossen Rotoren können direkt ins Rotorgehäuse eingesetzt werden. VORSICHT Wenn der Rotor nicht richtig eingesetzt wird, kann er während der Inbetriebnahme zerstört werden. Befolgen Sie daher die folgende Anleitung genau. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 40 Schlauchverbindungen auf der Rückseite des Rotors in die ent- sprechenden Aussparungen im Innern des Suppressorantriebs pas- sen und eines der drei Löcher des Rotors von unten her im Schlitz des Suppressorantriebs sichtbar ist. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 41 Suppressorantrieb passen. 4 Überwurfmutter aufsetzen Die Überwurfmutter am Gewinde des Suppressorantriebs von Hand anziehen (keine Werkzeuge verwenden). Kleine Rotoren einsetzen Um einen kleinen Rotor in den Suppressorantrieb einzusetzen, benötigen Sie den Adapter (6.2842.020). ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 42 (siehe "Grosse Rotoren einsetzen", Seite 32). 3.11.2 Metrohm Suppressor Module (MSM) anschliessen Die drei auf dem Anschlussstück mit 1, 2 und 3 nummerierten Eingänge und Ausgänge der Suppressoreinheiten besitzen je 2 fest montierte PTFE- Kapillaren. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 43 Einlasskapillare für den Eluenten. regenerant waste reg. Einlasskapillare für die Regenerierlösung. Auslasskapillare für die Regenerierlösung; zum Abfallbehälter. waste rins. rinsing solution Auslasskapillare für die Spüllösung; zum Einlasskapillare für die Spüllösung. Abfallbehälter. Empfohlene Installation ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 44 3.11.2.2 Flaschen mit Hilfslösungen installieren Zubehör Zum Anschliessen der Flaschen der Hilfslösungen brauchen Sie das fol- gende Zubehör: Zubehör aus Zubehör-Kit: IC Vario/Flex ChS (6.5000.030) ￭ Zubehör aus IC-Ausrüstung: Dosino Regeneration (6.5330.190) ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 45 ￭ 1 Die mit regenerant beschriftete Kapillare mit einer Druckschraube (6.2744.070) am Ausgang eines Inline-Filters (6.2821.120) befesti- gen. 2 Ein Stück der PTFE-Kapillare (6.1803.030) mit einer Druckschraube (6.2744.070) am Eingang des Inline-Filters befestigen. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 46 4 Den FEP-Schlauch (6.1805.120) aus der Flasche mit der Regenerierlö- sung am Port 2 des Dosino anschliessen. 3.11.2.4 Spüllösung anschliessen Es gibt verschiedene Möglichkeiten, um das Metrohm Suppressor Module zu spülen: Spüllösung via STREAM (empfohlen) ￭ Den Eluenten aus dem Leitfähigkeitsdetektor als Spüllösung verwen- den.
  • Seite 47 3 Das andere Ende der PTFE-Kapillare mit einer Druckschraube (6.2744.070) und einem Adapter (6.2744.080) am Port 3 des Dosino befestigen. 4 Den FEP-Schlauch (6.1805.120) aus der Flasche mit der Spüllösung mit dem Adapter (6.1808.280) am Port 4 des Dosino anschliessen. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 48 Für diesen Arbeitsschritt brauchen Sie das folgende Zubehör: Kupplung (6.2744.040) ￭ 2 × Druckschraube (6.2744.010) ￭ 1 Die Kapillare out des Metrohm Suppressor Module (MSM) und die Detektor-Einlasskapillare mit einer Kupplung (6.2744.040) und zwei kurzen Druckschrauben (6.2744.070) miteinander verbinden. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 49 Applikation erfordert. Wenn der Proben-Degasser angeschlossen ist, verlängert sich die Spül- zeit um mindestens 2 Minuten. Zubehör Für diesen Arbeitsschritt brauchen Sie das folgende Zubehör: 2 × Druckschraube lang (6.2744.090) ￭ PTFE-Kapillare (6.1803.040) ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 50 Auf möglichst kurze Verbindungen achten (ggf. die Kapillare kür- zen). 3 Einlasskapillare anschliessen Eine lange Druckschraube über ein Ende der PTFE-Kapillare ￭ (6.1803.040) schieben und die Druckschraube am Eingang des Proben-Degassers (mit In beschriftet) festschrauben. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 51 Für diesen Arbeitsschritt brauchen Sie das folgende Zubehör: USB-Verbindungskabel (6.2151.020) aus dem Zubehör-Kit: Vario/Flex ￭ Basis (6.5000.000) USB-Kabel anschliessen 1 Das USB-Kabel in die PC-Anschlussbuchse an der Geräterückseite ein- stecken. 2 Das andere Ende in eine USB-Buchse des Computers einstecken. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 52 ￭ gen ist, das Gerät von der Energieversorgung trennen. Servicearbeiten und Reparaturarbeiten an elektrischen und elektron- ￭ ischen Bauteilen darf nur Personal ausführen, das von Metrohm dafür qualifiziert ist. Netzkabel anschliessen Zubehör Netzkabel, dreiadrig mit Gerätestecker IEC 60320 Typ C13. Leiterquer- schnitt 1 mm / 18 AWG.
  • Seite 53 Lösung vorhanden ist. Überprüfen, ob die Detektor- Auslasskapillare in den Abfallbehälter geleitet oder mit dem Waste Collector verbunden ist. Das Gerät einschalten. ￭ MagIC Net erkennt das Gerät und all seine Module. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 54 Das Purge-Ventil mit dem Drehknopf verschliessen. ￭ Die Spritze aus der Purge-Kanüle herausziehen. ￭ Die Purge-Kanüle von Purge-Kapillare abziehen. ￭ 5 Gerät ohne Säulen spülen Das Gerät (ohne Säulen) 10 Minuten lang mit Eluent spülen. ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 55 Halter ist im Merkblatt der Vorsäule beschrieben. HINWEIS Metrohm empfiehlt, immer mit Vorsäulen zu arbeiten. Diese schützen die Trennsäulen und können bei Bedarf regelmässig ersetzt werden. HINWEIS Welche Vorsäule für Ihre Trennsäule geeignet ist, entnehmen Sie bitte dem Metrohm Säulenprogramm (das über Ihre Metrohm-Vertretung...
  • Seite 56 Falls die Vorsäule mit einer Verbindungskapillare an der Trennsäule ￭ angeschlossen wird, diese Verbindungskapillare mit einer Druck- schraube am Ausgang der Vorsäule befestigen. Vorsäule spülen 1 Vorsäule spülen Ein Becherglas unter den Ausgang der Vorsäule stellen. ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 57 Die intelligente Trennsäule (iColumn) ist das Herz der ionenchromatogra- phischen Analyse. Sie trennt die unterschiedlichen Komponenten entspre- chend ihrer Wechselwirkungen mit der Säule auf. Die Metrohm-Trennsäu- len sind mit einem Chip ausgestattet, auf dem ihre technischen Spezifikati- onen und ihre Geschichte (Inbetriebnahme, Betriebsstunden, Injektionen usw.) abgespeichert sind.
  • Seite 58 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3.19 Trennsäule anschliessen HINWEIS Schliessen Sie die Trennsäule erst nach der ersten Inbetriebnahme des Gerätes an. Setzen Sie bis dahin anstelle der Vorsäule und der Trenn- säule eine Kupplung (6.2744.040) ein. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 59 In der manuellen Bedienung von MagIC Net die Hochdruckpumpe ￭ wieder stoppen: Aus. 4 Kupplung entfernen Die Kupplung (6.2744.040) von der Säulen-Auslasskapillare entfer- ￭ nen. 5 Ausgang der Trennsäule montieren Die Säulen-Auslasskapillare mit einer kurzen PEEK-Druckschraube ￭ (6.2744.070) am Säulenauslass befestigen. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 60 ￭ Siehe auch: MagIC Net Bedienungslehrgang und Online-Hilfe. 2 Gerät vorbereiten Sicherstellen, dass die Säule gemäss der auf dem Aufkleber einge- ￭ zeichneten Flussrichtung richtig eingesetzt ist (Pfeil muss in Fluss- richtung zeigen). ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 61 Kapillarschneider kürzen und die Druck- schraube wieder anziehen. 4 System konditionieren Das System so lange mit Eluent spülen, bis die gewünschte Stabilität der Basislinie erreicht ist. Das Gerät ist nun bereit für Messungen von Proben. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 62 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 4 Bedienung Der 930 Compact IC Flex ChS/Deg wird ausschliesslich über die Software MagIC Net bedient. Informationen zur Bedienung finden Sie im Bedie- nungslehrgang zu MagIC Net sowie in der Online-Hilfe. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 63 Wartung durch Metrohm-Service Lassen Sie das Gerät am besten im Rahmen eines jährlichen Services, der vom Fachpersonal der Firma Metrohm ausgeführt wird, warten. Wenn häufig mit ätzenden und korrosiven Chemikalien gearbeitet wird, emp- fiehlt sich ein kürzeres Wartungsintervall. Der Metrohm-Service bietet jederzeit fachliche Beratung zu Wartung und Unterhalt aller Metrohm- Geräte.
  • Seite 64 (1:4) spülen. 4 Optional: nur wenn das IC-System mit einem Suppressor ausgestattet ist. In der Software, das Metrohm Suppressor Module (MSM) während des Spülvorgangs zwei Mal im Abstand von je fünf Minuten umschal- ten (STEP-Befehl). 5 Optional: nur wenn das IC-System mit einem Suppressor und Peristal- tikpumpe ausgestattet ist.
  • Seite 65 Zum Schutz des IC-Systems vor Fremdpartikeln empfehlen wir, den Elu- ￭ enten über einen Ansaugfilter (6.2821.090) (siehe Kapitel 3.5, Seite 21) anzusaugen. Dieser Ansaugfilter muss ersetzt werden, sobald er sich gelblich verfärbt; spätestens aber nach 3 Monaten. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 66 Lösungsmittel mit steigender bzw. fallender Lipophilie zu verwenden. HINWEIS Entfernen Sie für den Eluentenwechsel die Vorsäule und die Trennsäule. Verbinden Sie die Kapillaren mit einer Kupplung (6.2744.040) und zwei Druckschrauben (6.2744.070). ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 67 Um die Hochdruckpumpe möglichst schonend zu betreiben, beachten Sie die folgenden Empfehlungen: Zum Schutz der Hochdruckpumpe vor Fremdpartikeln empfehlen wir, ￭ den Eluenten durch einen Filter mit Porengrösse 0.45 µm zu filtrieren und ihn über einen Ansaugfilter (6.2821.090) anzusaugen. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 68 Eluent in der Eluentenflasche vorhanden ist. Hochdruckpumpe warten HINWEIS Zu dieser Aufgabe finden Sie eine Videosequenz im Multimedia Guide IC Maintenance oder im Internet unter http://ic-help.metrohm.com/. Abbildung 14 Hochdruckpumpe – Teile Druckschraube kurz (6.2744.070) Auslassventilhalter Befestigt am Auslassventilhalter.
  • Seite 69 Zu den folgenden Wartungsschritten finden Sie kurze Videosequenzen im Internet unter http://ic-help.metrohm.com/. Auslassventil und Einlassventil warten Zubehör Für diesen Arbeitsschritt brauchen Sie das folgende Zubehör: Diese Teile finden Sie im Zubehör-Kit: Vario/Flex Basis (6.5000.000). ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 70 Wenn keine Lösung austritt, ist das Ventil verstopft. Das Auslassventil mit einer Spritzflasche, die mit Reinstwasser, ￭ RBS™-Lösung oder Aceton gefüllt ist, gegen die Richtung des Elu- entenflusses spülen. Die Spüllösung darf nur am Ventilausgang austreten. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 71 (1). Den Auslassventilhalter oben in den Pumpenkopf einschrauben ￭ (2), von Hand fest anziehen und mit dem Rollgabelschlüssel eine weitere ¼-Drehung nachziehen (3). Die Verbindungskapillare zum Hilfskolben wieder am Auslassven- ￭ tilhalter festschrauben. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 72 RBS™-Lösung oder Aceton gefüllt ist, gegen die Richtung des Elu- entenflusses spülen. Die Spüllösung darf nur am Ventilausgang austreten. Wenn das Einlassventil nach der Reinigung noch immer verstopft ist, muss es ersetzt werden. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 73 Diese Teile finden Sie im Zubehör-Kit: Vario/Flex Basis (6.5000.000). Inbusschlüssel 4 mm (6.2621.030) ￭ Pumpenkopf abmontieren Voraussetzungen: Ist die Hochdruckpumpe ausgeschaltet? ￭ Hat sich der Druck abgebaut? ￭ Ist das Gerät ausgeschaltet? ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 74 4 Den Pumpenkopf (14-4) entfernen. Kolben warten Führen Sie die folgenden Arbeiten nacheinander an beiden Kolben aus. Die Wartung eines Kolbens besteht aus folgenden Aufgaben: Die Kolbendichtung ersetzen. Den Zirkoniumoxid-Kolben reinigen oder ersetzen. Den Kolben wieder montieren. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 75 ￭ Werkzeug für Kolbendichtung (6.2617.010) bestehend aus einer Spitze ￭ (16-1) zum Entfernen der alten Kolbendichtung und einer Hülse (16-2) zum Einsetzen der neuen Kolbendichtung. Abbildung 16 Werkzeug für Kolbendichtung (6.2617.010) Spitze Hülse ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 76 Den Stützring (17-2) aus der Kolbenöffnung herausschütteln. Beiseite legen. 3 Die alte Kolbendichtung entfernen VORSICHT Sobald das Werkzeug für Kolbendichtung (6.2617.010) in die Kol- bendichtung eingeschraubt wird, wird die Kolbendichtung endgül- tig zerstört! ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 77 Ende der Spitze (16-1) des Werkzeugs für die Kolbendichtung in die Pumpenkopfvertiefung hineinpressen. Zirkoniumoxid-Kolben reinigen/ersetzen Voraussetzungen: Der Pumpenkopf ist abmontiert (siehe "Pumpenkopf abmontieren", ￭ Seite 65). Die Kolbenpatrone ist entfernt (siehe "Kolbendichtung ersetzen", Seite ￭ 68). ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 78 Den beiseite gelegten Stützring aus dem Pumpenkopf zu den übri- ￭ gen Teilen legen. Abbildung 19 Bestandteile der Kolbenpatrone Schraube Kolbenpatrone Sicherungsscheibe Zirkoniumoxid-Kolben (6.2824.070) Federteller Feder (6.2824.060) Kunststoffinnenhülse Schützt vor metallischem Abrieb. Kolbenpatrone Stützring ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 79 15° nachziehen. Die zweite Kolbenpatrone analog reinigen. Pumpenkopf montieren Zubehör Für diesen Arbeitsschritt brauchen Sie das folgende Zubehör: Diese Teile finden Sie im Zubehör-Kit: Vario/Flex Basis (6.5000.000). Inbusschlüssel 4 mm (6.2621.030) ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 80 Die Bohrung mit der grössten Tiefe muss folglich dem längsten Bolzen zugeordnet werden. Den Pumpenkopf auf die vier Befestigungsbolzen schieben (1). ￭ Die vier Befestigungsschrauben mit dem Inbusschlüssel ￭ (6.2621.030) über Kreuz fest anziehen. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 81 (2). Inline-Filter warten HINWEIS Zu dieser Aufgabe finden Sie eine Videosequenz im Multimedia Guide IC Maintenance oder im Internet unter http://ic-help.metrohm.com/. Wartungsintervall Der Filter muss mindestens alle 3 Monate ausgetauscht werden; je nach Anwendung muss der Filter häufiger ausgetauscht werden.
  • Seite 82 Beide Druckschrauben vom Inline-Filter abschrauben. 3 Filterschraube abschrauben Mit zwei Rollgabelschlüsseln (6.2621.000) die Filterschraube (20-2) vom Filtergehäuse (20-1) lösen und von Hand abschrauben. 4 Filter entnehmen Den alten Filter (20-3) mit einer Pinzette entfernen. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 83 4 Inline-Filter spülen Die Vorsäule (sofern vorhanden) und die Trennsäule demontieren ￭ und durch eine Kupplung (6.2744.040) ersetzen. Das Gerät mit Eluent spülen. ￭ Nach 10 Minuten die Säulen wieder einsetzen. ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 84 Die Suppressoreinheiten dürfen nie in derselben Flussrichtung regene- riert werden, in welcher der Eluent gefördert wurde. Montieren Sie des- halb die Ein- und Auslasskapillaren immer wie in Kapitel Metrohm Sup- pressor Module (MSM) anschliessen, Seite 34 dargestellt. Der Metrohm Suppressor Module (MSM) besteht aus 3 Suppressoreinhei- ten, welche im Turnus (1.) für die Suppression eingesetzt, (2.) mit Regene-...
  • Seite 85 VORSICHT Wenn die Kapazität des Metrohm Suppressor Module (MSM) vermin- dert ist oder wenn der Gegendruck hoch ist, muss der Metrohm Sup- pressor Module (MSM) regeneriert (siehe Kapitel 5.11.3.2, Seite 78), gereinigt (siehe Kapitel 5.11.3.4, Seite 81) oder ausgetauscht werden (siehe Kapitel 5.11.3.5, Seite 83).
  • Seite 86 Erneutes Regenerieren mit Schwefelsäure kann zu Störungen in der Basislinie führen. VORSICHT Die Pumpschläuche aus PVC dürfen nicht für Lösungen, die organische Lösungsmittel enthalten, verwendet werden. Für die Regeneration empfehlen wir, die Hochdruckpumpe zu benutzen. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 87 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 5 Betrieb und Wartung Anionen-Suppressorrotor regenerieren 1 Metrohm Suppressor Module (MSM) vom IC-System trennen Die mit regenerant und rinsing solution beschrifteten Kapilla- ￭ ren des MSM vom IC-System trennen. 2 Metrohm Suppressor Module (MSM) regenerieren Alle drei Suppressoreinheiten nacheinander während ca. 15 Minuten mit einer der oben genannten Lösungen regenerieren.
  • Seite 88 Sobald alle drei Suppressoreinheiten gespült sind, die mit rinsing ￭ solution beschriftete Kapillare von der Kupplung lösen. 4 Metrohm Suppressor Module (MSM) am IC-System anschlies- Die mit regenerant und rinsing solution beschrifteten Kapilla- ￭ ren des MSM wieder am IC-System anschliessen.
  • Seite 89 Das System wie gewohnt equilibrieren (siehe Kapitel "Konditionieren" im Handbuch zum Ionenchromatographen). 5.11.3.4 Metrohm Suppressor Module (MSM) reinigen Eine Reinigung des Metrohm Suppressor Module (MSM) kann in folgen- den Fällen nötig sein: Erhöhter Gegendruck auf den Anschlussschläuchen des MSM. ￭...
  • Seite 90 Gegenstand (z. B. Schraubenzieher) in die richtige Position gebracht werden. 6 Anschlussstück reinigen Die Dichtfläche des Anschlussstücks (21-2) mit Ethanol und einem ￭ fusselfreien Tuch reinigen. 7 Anschlussstück einsetzen Siehe auch Kapitel 3.11.1, Seite 31 ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 91 5 Minuten lang mit Lösung spülen. 5.11.3.5 Teile des Metrohm Suppressor Module (MSM) ersetzen In folgenden Fällen kann es notwendig sein, Teile des Metrohm Suppres- sor Module (MSM) zu ersetzen: Nicht behebbarer Verlust der Suppressorkapazität (verminderte Phos- ￭ phatempfindlichkeit und/oder starker Anstieg der Basislinie).
  • Seite 92 Position gebracht werden. Wenn sich der Rotor nicht drehen oder herausnehmen lässt, kann er von unten mit einem spitzen Gegenstand (z. B. Schraubenzieher) in die richtige Position gebracht werden. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 93 Die Überwurfmutter (21-1) wieder aufsetzen und von Hand fest- ￭ schrauben (kein Werkzeug verwenden). 7 Metrohm Suppressor Module (MSM) anschliessen und kondi- tionieren Alle Kapillaren des MSM wieder am IC-System anschliessen. ￭ Vor dem ersten Weiterschalten des MSM die drei Suppressorein- ￭...
  • Seite 94 "Probe A" für die Dauer der Spülzeit durch den Probenweg laufen lassen, injizieren und messen. 3 "Probe B" bestimmen "Probe B" für die Dauer der Spülzeit durch den Probenweg laufen las- sen, injizieren und messen. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 95 Wenn Schwierigkeiten auftreten, kontrollieren Sie in jedem Fall zuerst die Qualität der Trennsäule, indem Sie ein Standardchromatogramm aufneh- men. Detaillierte Informationen zu den von Metrohm erhältlichen Trennsäulen finden Sie im mitgelieferten Merkblatt Ihrer Trennsäule, im Metrohm IC- Säulenprogramm (das über Ihre Metrohm-Vertretung erhältlich ist) oder im Internet unter http://www.metrohm.com im Produktbereich Ionenchro- matographie.
  • Seite 96 Wenn sich die Trenneigenschaften der Säule verschlechtert haben, dann kann die Trennsäule gemäss den Vorschriften des Säulenherstellers regene- riert werden. Informationen zum Regenerieren der von Metrohm erhältli- chen Trennsäulen finden Sie auf dem Merkblatt, das mit jeder Säule mitge- liefert wird.
  • Seite 97 Degassers fest angeschlossen sind (siehe Kapi- tel 5.5, Seite 59). Der Eluentenweg ist Den Eluentenweg kontrollieren und das Leck undicht. beseitigen. Notfalls die Druckschrauben mit dem Schlüssel (6.2739.000) festziehen. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 98 Probe – Die Probenschleife Die Transferzeit der Probe anpassen (siehe "Die ist nicht (vollständig) Transferzeit ermitteln", Seite 86). gefüllt. Probe – Es befinden sich Den Proben-Degasser verwenden . Gasbläschen in der Probe. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 99 Den Anschluss Vacuum mit einem Gewin- ￭ aufgebaut. Vakuumanschluss an der destopfen (6.1446.040) dicht verschliessen. Geräterückseite ist nicht (dicht) verschlossen. Chromatogramme Trennsäule – Verschlech- Trennsäule regenerieren (siehe Kapitel ￭ haben schlechte terte Trennleistung. 5.14.4, Seite 88). Auflösung. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 100 Probe – Es befinden sich Den Proben-Degasser verwenden . Gasbläschen in der Probe. Probe – Das Spülvolumen Die Spülzeit verlängern (siehe Kapitel 5.13, ist zu klein. Seite 85). Injektionsventil – defekt. Den Metrohm-Service anfordern. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 101 0…35 MPa (350 bar) Standard-PEEK-System ￭ Intelligente iPump, iDetector, iColumn, MagIC Net Komponenten Umgebungsbedingungen Betrieb Umgebungs- +5…+45 °C temperatur Luftfeuchtigkeit 20…80 % relative Luftfeuchtigkeit Lagerung Umgebungs- –20…+70 °C temperatur Transport Umgebungs- –40…+70 °C temperatur ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 102 Indikatoren LED für Bereitschaftsanzeige Ein/Aus-Schalter Auf Geräterückseite Gewicht 2.930.1260 23.52 kg (ohne Zubehör) Lecksensor Elektronisch, keine Kalibrierung notwendig Eluent-Degasser Material Fluorpolymer Lösungsmittelbe- keine Einschränkung (PFC ausgenommen) ständigkeit Aufbauzeit des < 60 s Vakuums ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 103 ￭ Druckgrenzwert Bei 0 MPa ist der Abschaltmechanismus inaktiv ￭ Der Abschaltmechanismus wird 2 Minuten nach Systemstart aktiv ￭ Die Pumpe wird nach 3 Kolbenhüben unter dem minimalem Druck- ￭ grenzwert automatisch abgeschaltet ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 104 50…60 Hz ± 3 Hz (autosensing) quenz 65 W bei typischer Analysenanwendung Leistungsauf- ￭ nahme 25 W Standby (Leitfähigkeitsdetektor auf 40 °C) ￭ Netzteil bis 300 W maximal, elektronisch überwacht ￭ interne Sicherung 3.15 A ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 105 1 DSUB 15-polig Highdensity (weiblich) (beschriftet mit Detector) Detektor Säulenerkennung für eine intelligente Säule Lecksensor 1 Klinkenstecker (beschriftet mit Leak Sensor) Weitere Verbin- dungen Auxiliary 1 DSUB 15-polig (weiblich) Service 1 DSUB 15-polig (weiblich) ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
  • Seite 106 4 Auf der Registerkarte Zubehör auf PDF Download klicken. Die PDF-Datei mit den Zubehördaten wird erstellt. HINWEIS Wenn Sie Ihr neues Gerät erhalten, empfehlen wir, die Zubehörliste aus dem Internet herunterzuladen, auszudrucken und als Referenz zusam- men mit dem Handbuch aufzubewahren. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex ChS/Deg (2.930.1260)
