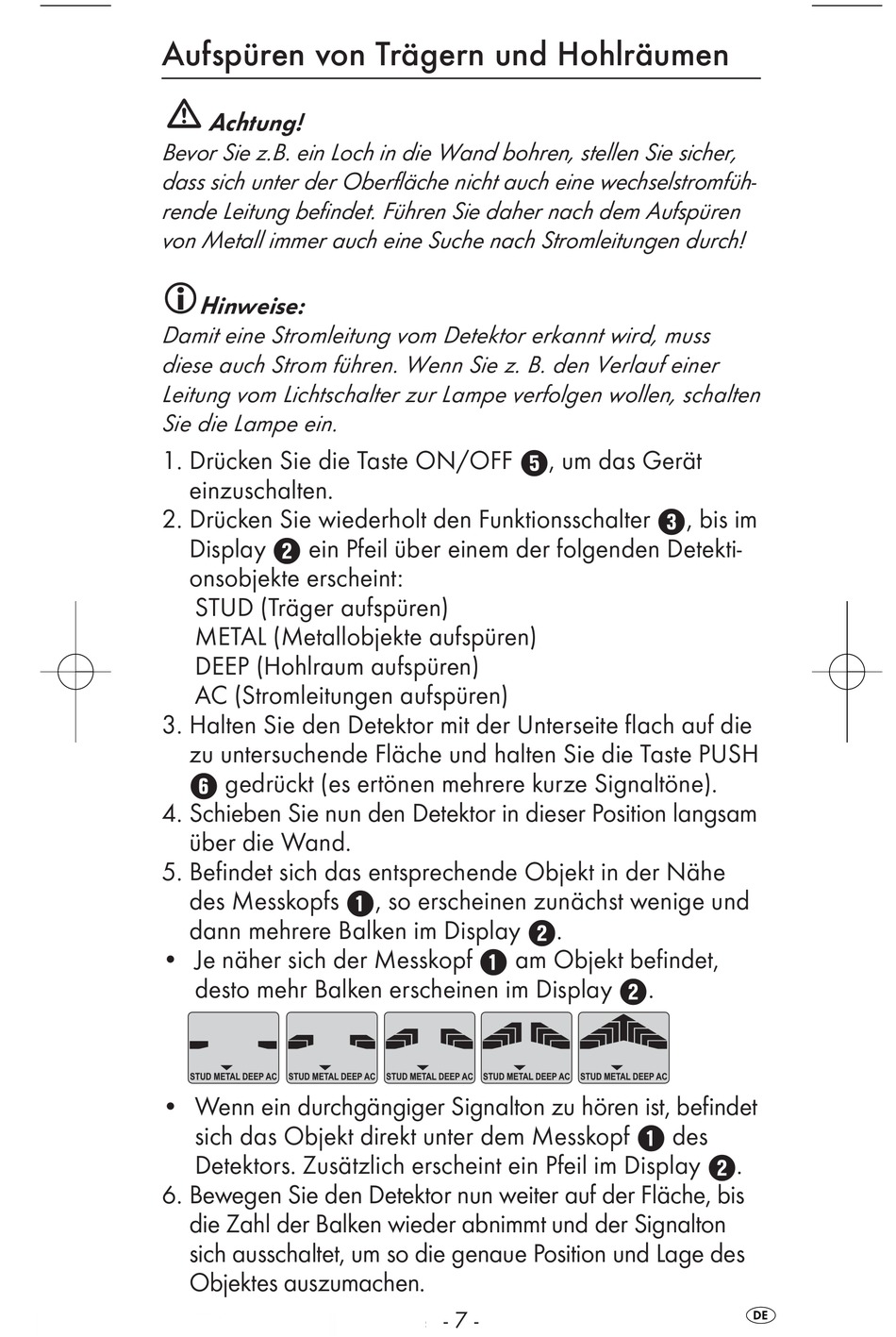

Aufspüren von Trägern und Hohlräumen
Achtung!
Bevor Sie z.B. ein Loch in die Wand bohren, stellen Sie sicher,
dass sich unter der Oberfläche nicht auch eine wechselstromfüh-
rende Leitung befindet. Führen Sie daher nach dem Aufspüren
von Metall immer auch eine Suche nach Stromleitungen durch!
Hinweise:
Damit eine Stromleitung vom Detektor erkannt wird, muss
diese auch Strom führen. Wenn Sie z. B. den Verlauf einer
Leitung vom Lichtschalter zur Lampe verfolgen wollen, schalten
Sie die Lampe ein.
1. Drücken Sie die Taste ON/OFF
einzuschalten.
2. Drücken Sie wiederholt den Funktionsschalter
Display 2
onsobjekte erscheint:
STUD (Träger aufspüren)
METAL (Metallobjekte aufspüren)
DEEP (Hohlraum aufspüren)
AC (Stromleitungen aufspüren)
3. Halten Sie den Detektor mit der Unterseite flach auf die
zu untersuchende Fläche und halten Sie die Taste PUSH
6 gedrückt (es ertönen mehrere kurze Signaltöne).
4. Schieben Sie nun den Detektor in dieser Position langsam
über die Wand.
5. Befindet sich das entsprechende Objekt in der Nähe
des Messkopfs
dann mehrere Balken im Display
• Je näher sich der Messkopf
desto mehr Balken erscheinen im Display
• Wenn ein durchgängiger Signalton zu hören ist, befindet
sich das Objekt direkt unter dem Messkopf
Detektors. Zusätzlich erscheint ein Pfeil im Display
6. Bewegen Sie den Detektor nun weiter auf der Fläche, bis
die Zahl der Balken wieder abnimmt und der Signalton
sich ausschaltet, um so die genaue Position und Lage des
Objektes auszumachen.
ein Pfeil über einem der folgenden Detekti-
1 , so erscheinen zunächst wenige und
5 , um das Gerät
2 .
1 am Objekt befindet,
- 7 -
3
, bis im
2
.
1 des
2 .
