MONTAGE DER DUSCHE

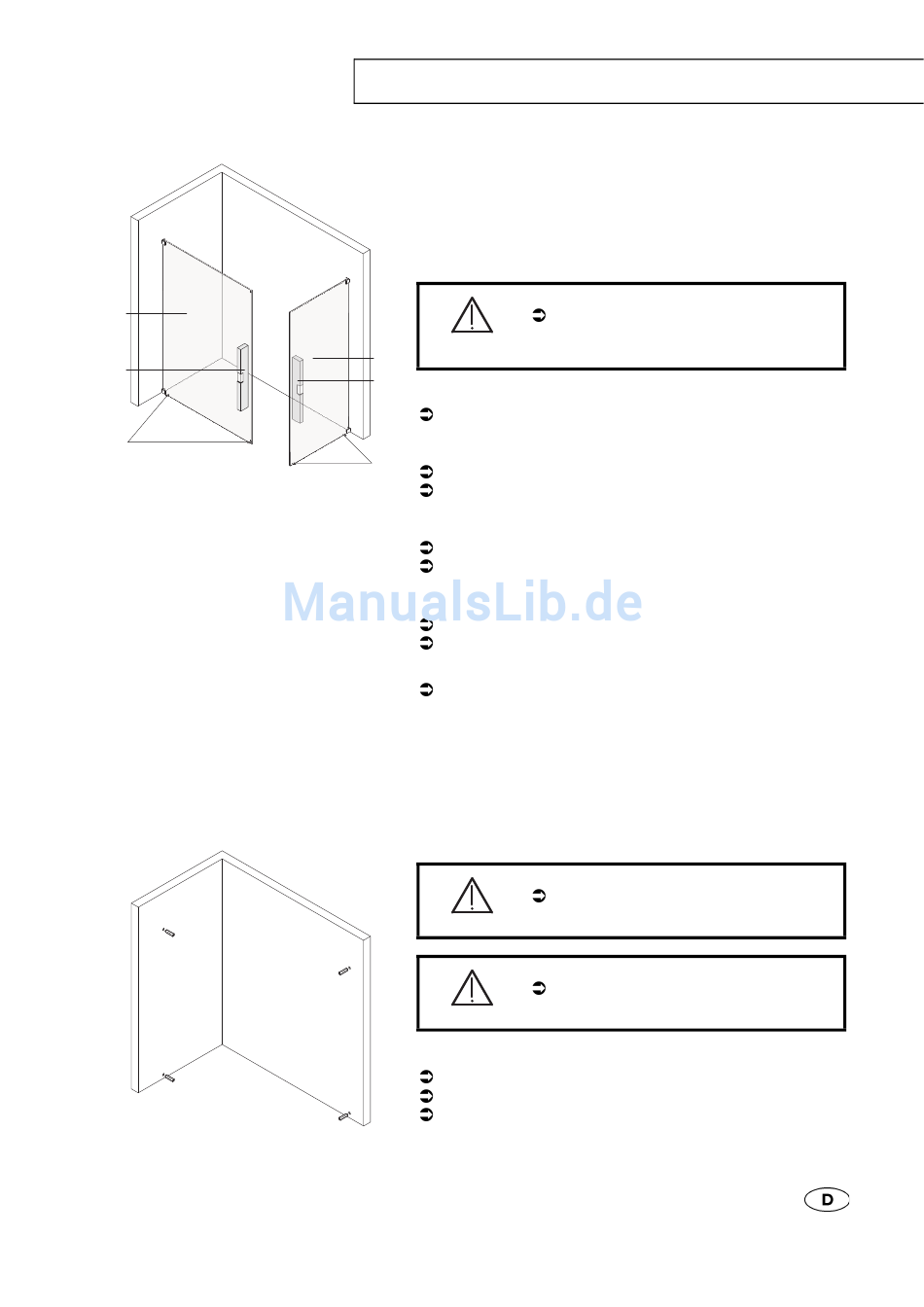

Befestigungslöcher Festteil anzeichnen
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typ 032, 033, 034, 037.
Bei Typ 032 und 037 ausschießlich an einer Seite anzeichnen. Glasplan
beachten.
Verletzungsgefahr und Beschädigungen!
Warnung
C
1
Bild: Typ 033
3 mm Holzunterlagen 2 auf Boden legen.
Bei Typ 032, 033, 034:
2
Festteil A an gewünschter Stelle auf Holzunterlagen 2 stellen.
Festteil A mit längerer Wasserwaage 1 ausrichten.
Bei Typ 033, 034 zusätzlich:
Festteil C an gewünschter Stelle auf Holzunterlagen 2 stellen.
Festteil C mit längerer Wasserwaage 1 ausrichten.
Bei Typ 037:
Festteil F an gewünschter Stelle auf Holzunterlagen 2 stellen.
Festteil F mit längerer Wasserwaage 1 ausrichten.
Befestigungslöcher markieren und ankörnen.
Befestigungslöcher Festteil bohren und dübeln
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typ 032, 033, 034, 037.
Bei Typ 032 und 037 ausschießlich an einer Seite bohren. Glasplan beach-
ten.
Bruch der Fliesen durch Schlagbohrmaschine!
Vorsicht
Verletzungsgefahr und Beschädigungen!
Warnung
Befestigungslöcher wie folgt bohren:
Mit geeignetem Werkzeug Befestigungslöcher bohren.
Dübel in Befestigungslöcher stecken.
Sicherstellen, dass die Dübel bündig mit der Wand abschließen.
Bild: Typ 033
Sicherstellen, dass keine elektrischen Leitungen und/
oder Wasserleitungen im Bereich der Befestigungs-
löcher liegen.
Beim Bohren der Fliesen die Schlagbohrfunktion der
Bohrmaschine abstellen.
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
