MONTAGE DER DUSCHE
6
5
4
3
2 1
8

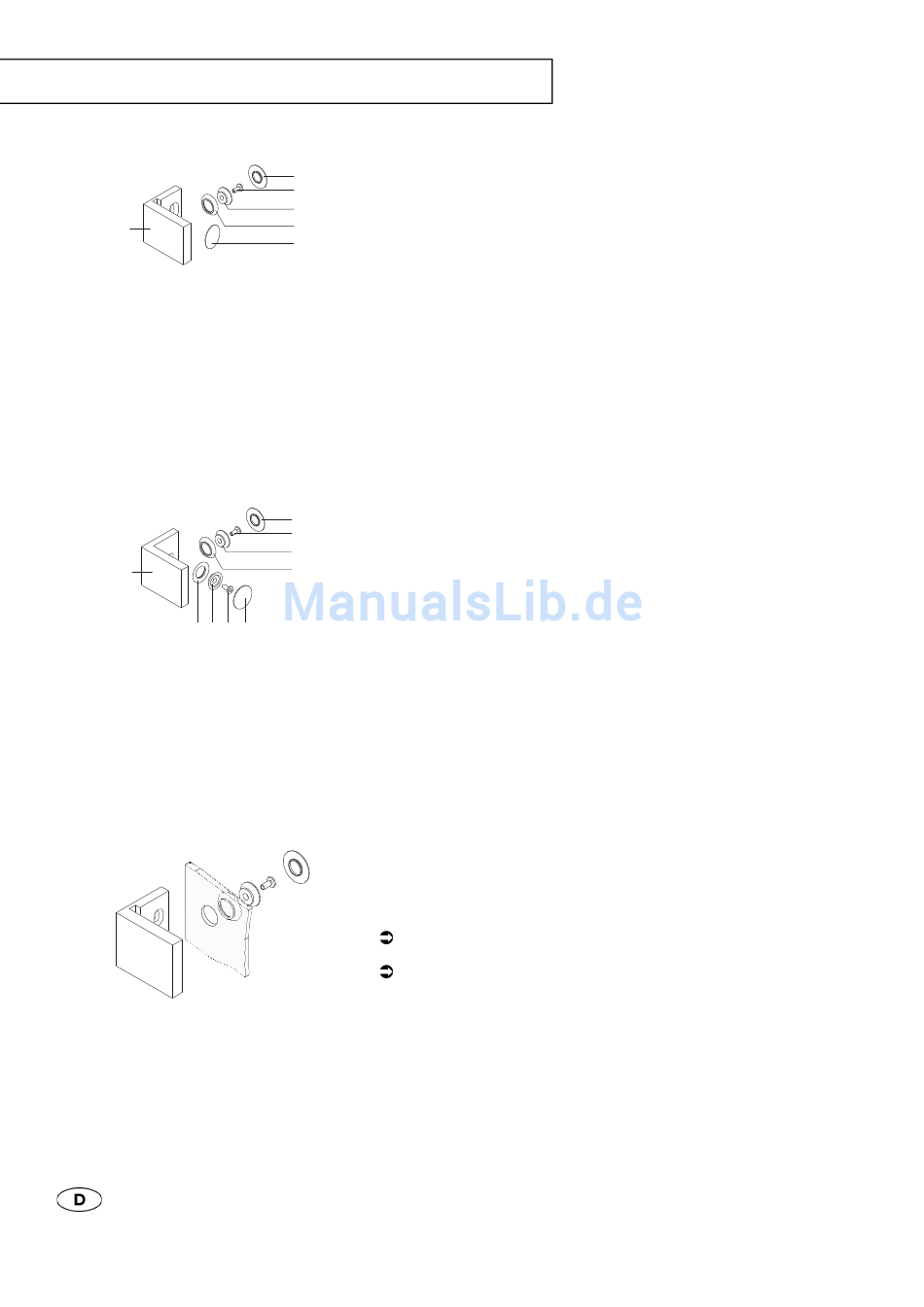

Legende Wandwinkel:
1
1. Schraubkappe
2
2. Klemmschraube
3
3. Konus
4
4. Ring
5
5. Clipskappe
6. Wandwinkel
Legende Glas/Glas-Winkel
1
1. Schraubkappe
2
2. Klemmschraube
3
3. Konus
4
4. Ring
5. Glas/Glas-Winkel
Wandwinkel an Festteil schrauben
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Typ 032, 033, 034, 037.
Wandwinkel wie folgt verschrauben:
Wandwinkel mit Aussparung vollständig auf Festteil A bzw. C bzw. F
schieben.
Wandwinkel an Festteil A bzw. C bzw. F schrauben.
