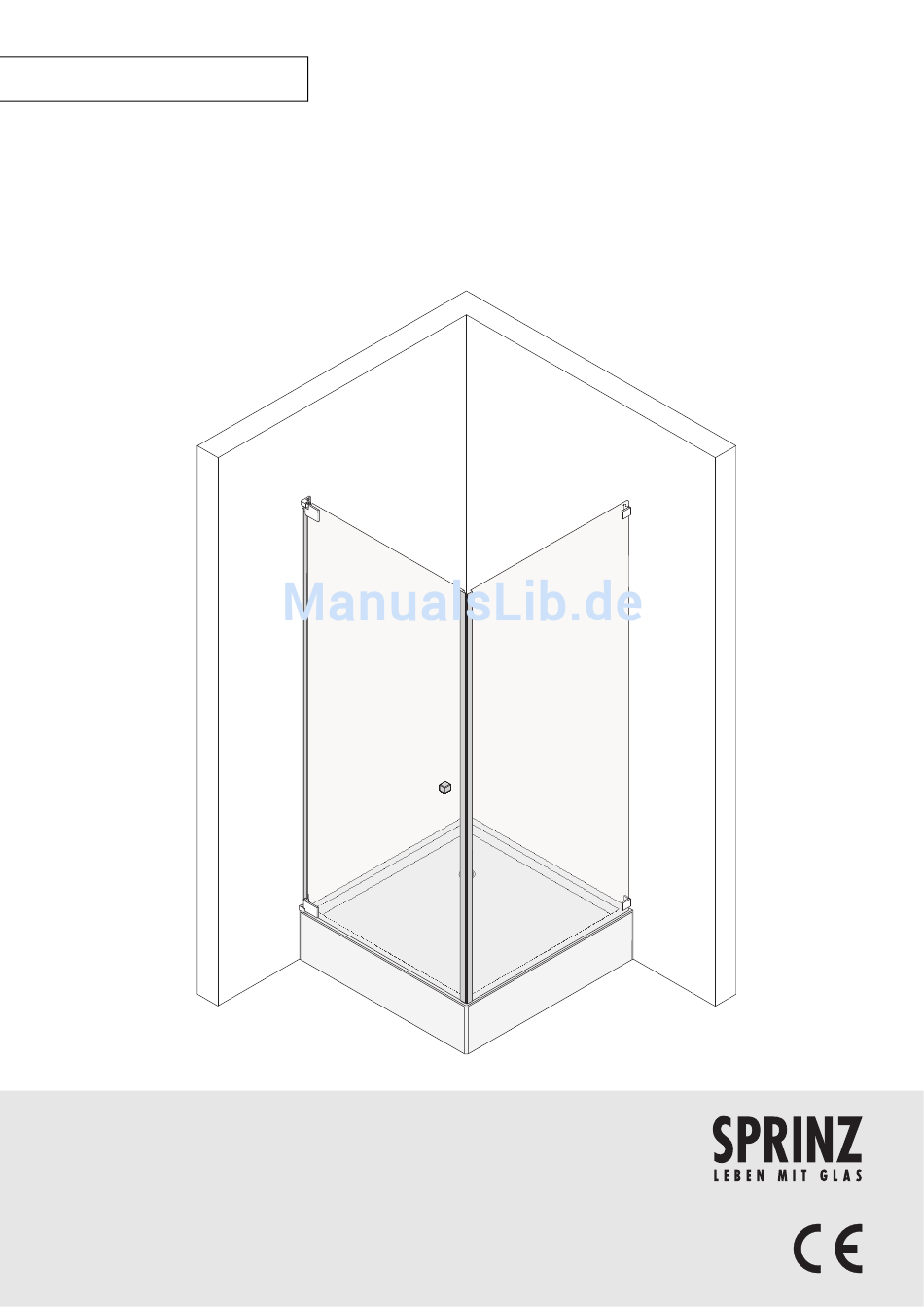

- Seite 1 M O N T A G E A N L E I T U N G . OMEGA T y p 0 1 3 , 0 1 7 , 0 1 8 , 0 2 0 , 0 2 2 , 0 2 3...
- Seite 2 Typ 020 mit Magnetleiste 180° Typ 020 mit Streifdichtung Gefahr warnt vor einer Lebensgefahr. Typ 022 Aufbau der Warnhinweise Typ 023 Bodenebener Einbau ist nach Rücksprache mit SPRINZ mög- lich. Art und Quelle der Gefahr! Maßnahme, um die Gefahr zu vermei- Lieferumfang den.
- Seite 3 LIEFERUMFANG 4.3 Typ 013 mit Streifdichtung 4.6 Typ 020 mit Magnetleiste 90° Es sind enthalten: Es sind enthalten: 1 Festteil 1 Tür 1 Tür 2 Scharniere 90° 2 Scharniere 90° 1 Griff 2 Wandwinkel (2 direkte Wandbefestigungen eckig oder 1 Streifdichtung 1 Wandprofil) 2 Magnetleisten 90°...
-
Seite 4: Zusätzliches Werkzeug
MONTAGE DER DUSCHE Montage der Dusche 4.9 Typ 022 Es sind enthalten: Voraussetzung 2 Türen Voraussetzung für eine schnelle und saubere Montage: 4 Scharniere 90° 2 Griffe Lieferumfang prüfen auf 2 Streifdichtungen Vollständigkeit, 2 Magnetleisten 180° ordnungsgemäßen Zustand, 2 Wasserablaufprofile Montagematerial Maßhaltigkeit. - Seite 5 MONTAGE DER DUSCHE Übersicht Legende Typ 013 mit Magnetleiste links: 1. Scharnier 2. Streifdichtung 3. Tür 4. Griff 5. Magnetleiste 6. Festteil 7. Wandwinkel Legende Typ 013 mit Magnetleiste rechts: 1. Wandwinkel 2. Festteil 3. Magnetleiste 4. Griff 5. Tür 6.
- Seite 6 MONTAGE DER DUSCHE Legende Typ 013 mit Steifdichtung rechts: 1. Wandwinkel 2. Festteil 3. Streifdichtung 4. Griff 5. Tür 6. Scharnier Legende Typ 017 links: 1. Scharnier 2. Streifdichtung 3. Tür 4. Griff 5. Magnetleiste 6. Festteil 7. Glas/Glas-Winkel 8. Wandwinkel Legende Typ 017 rechts: 1.
- Seite 7 MONTAGE DER DUSCHE Legende Typ 018 links: 1. Scharnier 2. Streifdichtung 3. Tür 4. Griff 5. Magnetleiste 6. Festteil 7. Glas/Glas-Winkel 8. Wandwinkel Legende Typ 018 rechts: 1. Wandwinkel 2. Festteil 3. Glas/Glas-Winkel 4. Magnetleiste 5. Griff 6. Tür 7. Streifdichtung 8.
- Seite 8 MONTAGE DER DUSCHE Legende Typ 020 mit Magnetleiste 90° rechts: 1. Magnetträgerprofil 2. Magnetleiste 90° 3. Griff 4. Tür 5. Streifdichtung 6. Scharnier Legende Typ 020 mit Magnetleiste 180° links: 1. Scharnier 2. Streifdichtung 3. Tür 4. Griff 5. Magnetleiste 180° 6.
- Seite 9 MONTAGE DER DUSCHE Legende Typ 020 mit Streifdichtung links: 1. Scharnier 2. Streifdichtung 3. Tür 4. Griff Legende Typ 020 mit Streifdichtung rechts: 1. Streifdichtung 2. Griff 3. Tür 4. Scharnier Legende Typ 022: 1. Scharnier 2. Streifdichtung 3. Tür 4.
- Seite 10 MONTAGE DER DUSCHE Legende Typ 023 links: 1. Wandwinkel 2. Festteil 3. Magnetleiste 4. Griff 5. Tür 6. Streifdichtung 7. Scharnier Legende Typ 023 rechts: 1. Scharnier 2. Streifdichtung 3. Tür 4. Griff 5. Magnetleiste 6. Festteil 7. Wandwinkel Legende Scharniere 90°: 1.
- Seite 11 MONTAGE DER DUSCHE Legende Wandwinkel: 1. Schraubkappe 2. Klemmschraube 3. Konus 4. Ring 5. Clipskappe 6. Wandwinkel Legende Glas/Glas-Winkel 1. Schraubkappe 2. Klemmschraube 3. Konus 4. Ring 5. Glas/Glas-Winkel Wandwinkel an Festteil schrauben Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil.
- Seite 12 MONTAGE DER DUSCHE Scharniere an Tür montieren Bolzenseite des Scharniers oben 1 in Aussparung der Tür montieren. Bolzenseite des Scharniers unten 2 in Aussparung der Tür montieren. Sicherstellen, dass obere Kante des oberen Scharniers mit oberer Glaskante fluchtet. Sicherstellen, dass untere Kante des unteren Scharniers mit unterer Glaskante fluchtet.
- Seite 13 MONTAGE DER DUSCHE Streifdichtung auf Tür stecken Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typ 013 mit Streifdichtung, Typ 020 mit Streifdichtung. Streifdichtung 2 von vorn auf Tür 1 stecken. Sicherstellen, dass die Streifdichtung über die gesamte Länge auf der Glaskante anliegt. Bei Bedarf Streifdichtung oben kürzen.
- Seite 14 MONTAGE DER DUSCHE Griffe montieren Glas platzt ab! Immer auf beiden Seiten Dichtringe verwenden. Sicherstellen, dass ein Dichtring auf dem Griffinnen- Vorsicht teil liegt. Dichtring von außen auf Griffinnenteil schieben. Griffinnenteil von innen in die Bohrung der Tür stecken. Griffoberteil auf Griffinnenteil schieben. Griff von innen mit mitgelieferter Schraube verschrauben.
- Seite 15 MONTAGE DER DUSCHE Befestigungslöcher Festteil anzeichnen Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen 013, 017, 018 und 023. Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil. Bei Typen mit direkter Wandbefestigung eckig siehe Montageanleitung direkte Wandbefestigung eckig.
- Seite 16 MONTAGE DER DUSCHE 3 mm Holzunterlagen 2 auf Wannenrand legen. Festteil 1 auf Holzunterlagen 2 stellen. Festteil an Ausrichtlinie ausrichten. Sicherstellen, dass Ausrichtlinie in der Mitte der Winkelbohrung ist. Befestigungslöcher markieren. Befestigungslöcher ankörnen. Bild: Typ 018 links Befestigungslöcher Festteil bohren und dübeln Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen 013, 017, 018 und 023.
- Seite 17 MONTAGE DER DUSCHE Festteil verschrauben Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen 013, 017, 018 und 023. Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil. Bei Typen mit direkter Wandbefestigung eckig siehe Montageanleitung direkte Wandbefestigung eckig.
- Seite 18 MONTAGE DER DUSCHE Festteile ausrichten Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typen 013, 017, 018 und 023. Dieser Arbeitsschritt gilt ausschließlich für Typen mit Wandwinkel. Bei Typen mit Wandprofil siehe Montageanleitung Wandprofil. Bei Typen mit direkter Wandbefestigung eckig siehe Montageanleitung direkte Wandbefestigung eckig.
- Seite 19 MONTAGE DER DUSCHE Bohrlöcher entsprechend Bemaßung anzeichnen. Hinweis Einrückmaß = Maß Außenkante Duschwanne bis Außenkante Glas auf Glasskizze Bei Angabe Einrückmaß auf Glasskizze: xx = Einrückmaß auf Glasskizze + 36,5 mm Bei Angabe Außenkannte Glas auf Glasskizze: Bohrlöcher von Außenkannte Glas 36,5 mm nach innen anzeichnen. Bohrlöcher ankörnen.
- Seite 20 MONTAGE DER DUSCHE Türen montieren und ausrichten Glas platzt ab! Tür vorsichtig in Scharnier einsetzen. Sicherstellen, dass die Tür nicht auf die Duschwanne Vorsicht fällt. Bild: Typ 017 links Tür in unteres Scharnier stellen. Obere Scharniere ausrichten. Bolzen 1 in oberes Scharnier stecken. Bolzen 1 mit Gewindestift 2 sichern.
- Seite 21 MONTAGE DER DUSCHE Magnetträgerprofil 90° montieren Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typ 020 mit Magnetleiste 90°. Magnetleiste auf Magnetträgerprofil stecken. Sicherstellen, dass Festteil und Tür parallel zum Wannenrand ausge- richtet sind. Sicherstellen, dass Magnetleiste und Magnetträgerprofil oben bün- dig sind. Sicherstellen, dass bei ausgerichteter Tür das Magnetträgerprofil bündig an der Wand anliegt.
- Seite 22 MONTAGE DER DUSCHE Magnetaufnahme 8x10 montieren Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typ 020 mit Magnetleiste 180°. Magnetleiste auf Magnetaufnahme 8x10 stecken. Sicherstellen, dass Festteil und Tür parallel zum Wannenrand ausge- richtet sind. Sicherstellen, dass Magnetleiste und Magnetaufnahme 8x10 oben bündig sind.
- Seite 23 MONTAGE DER DUSCHE Gelenkstange montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 24 MONTAGE DER DUSCHE Glasschwert montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 25 MONTAGE DER DUSCHE Haltestange Glas-Wand montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen.
- Seite 26 MONTAGE DER DUSCHE Magnetaufnahme 8x10 versiegeln Hinweis Dieser Arbeitsschritt gilt ausschließlich für Typ 020 mit Magnetleiste180°. Magnetaufnahme 8x10 mit transparentem Sanitärsilikon versiegeln. Festteile innen versiegeln Festteile mit transparentem Sanitärsilikon versiegeln zwischen Festteil und Wand. Duschwanne und Festteil. Bei Typen 017 und 018 zusätzlich zwischen Festteil und Festteil mit transparentem Sanitärsilikon versiegeln.
- Seite 27 MONTAGE DER DUSCHE Türen fixieren Türen 48 Stunden in geschlossenem Zustand fixieren, damit der Dichtstoff ausreichend trocknet. Hinweis Die Fixierzeit variiert je nach Dichtstoff. Angaben des Silikonherstellers beachten. Bild: Typ 013 mit Magnetleiste links Bild: Typ 013 mit Magnetleiste rechts Bild: Typ 013 mit Steifdichtung links...
- Seite 28 MONTAGE DER DUSCHE Bild: Typ 013 mit Steifdichtung rechts Bild: Typ 017 links Bild: Typ 017 rechts...
- Seite 29 MONTAGE DER DUSCHE Bild: Typ 018 links Bild: Typ 018 rechts Bild: Typ 020 mit Magnetleiste 90° links, Typ 020 mit Magnetleiste 180° links, Typ 020 mit Streifdichtung links...
- Seite 30 MONTAGE DER DUSCHE Bild: Typ 020 mit Magnetleiste 90° rechts, Typ 020 mit Magnetleiste 180° rechts, Typ 020 mit Streifdichtung rechts Bild: Typ 022 Bild: Typ 023 links...
- Seite 31 MONTAGE DER DUSCHE Bild: Typ 023 rechts...
- Seite 32 Joh. Sprinz GmbH & Co. KG Postfach 2148 D-88192 Ravensburg TELEFON +49 751 5 60 80-0 +49 751 5 44 09 INTERNET www.sprinz-showers.com E-MAIL info@sprinz-showers.com...
