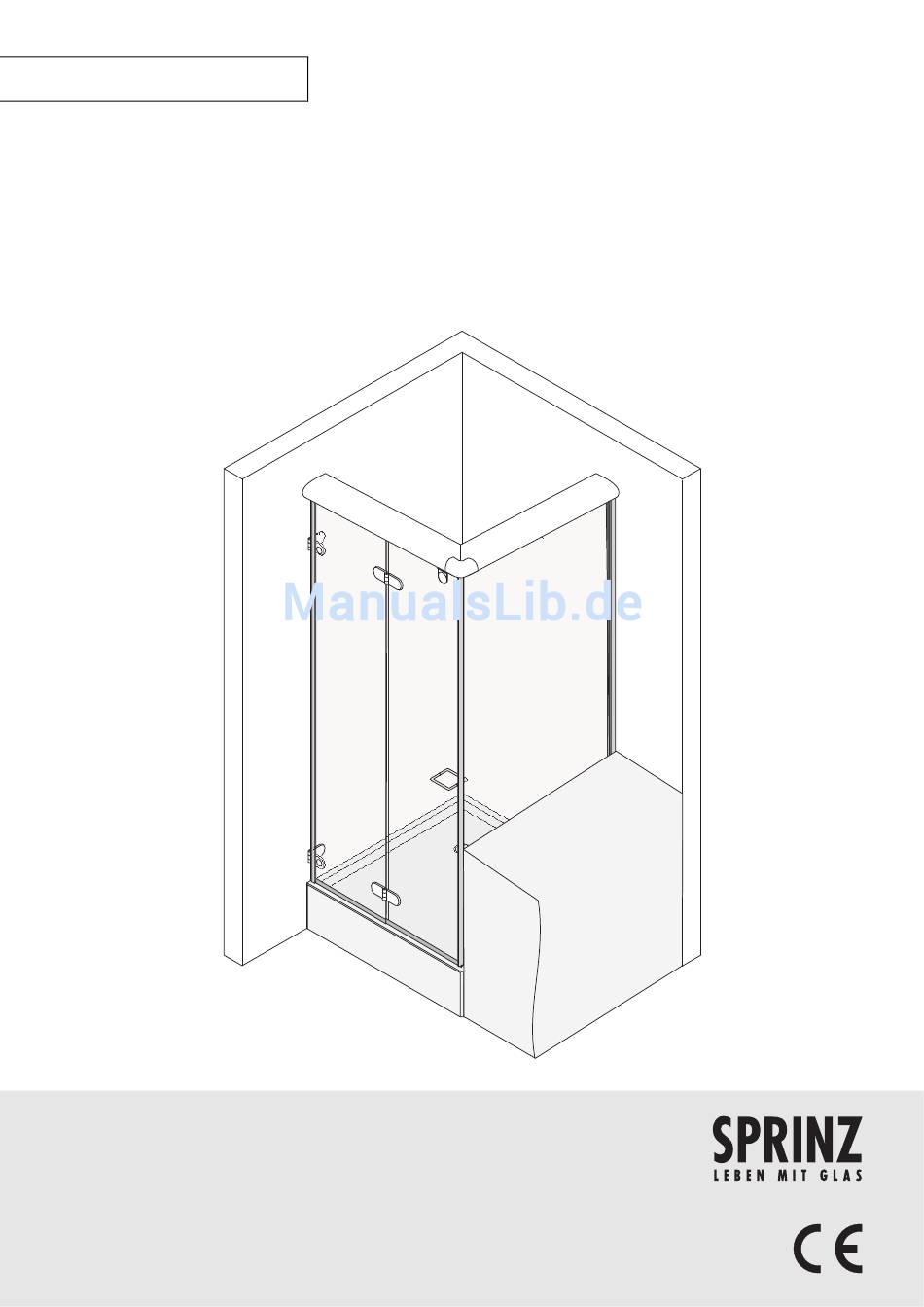

- Seite 1 M O N T A G E A N L E I T U N G . ONYX W a n n e n a n s c h l u s s...
-
Seite 2: Warnhinweise
SPRINZ produziert die Echtglas-Dusche in folgender Ausfüh- rung: Abstufung der Warnhinweise Typ 601 Wannenanschluss Warnhinweise unterscheiden sich nach der Art der Gefahr Bodenebener Einbau ist nach Rücksprache mit SPRINZ mög- durch folgende Signalworte: lich. Vorsicht warnt vor einer Sachbeschädigung. Lieferumfang Warnung warnt vor einer Körperverletzung. -
Seite 3: Montage Der Dusche
MONTAGE DER DUSCHE Montage der Dusche Voraussetzung Voraussetzung für eine schnelle und saubere Montage: Lieferumfang prüfen auf Vollständigkeit, ordnungsgemäßen Zustand, Maßhaltigkeit. Werkzeuge bereithalten. Beiliegenden Glasplan beachten. - Seite 4 MONTAGE DER DUSCHE Übersicht Hinweis Übersichtszeichnungen zeigen Bügelgriff. Lieferung mit Drehknopf ist ebenfalls möglich. Legende 601 links Wannenanschluss: 1. Scharnier Glas/Wand 2. Streifdichtung 3. Oberrahmenprofil 4. Tür 5. Scharnier Glas/Glas mit Distanzstück 6. Laufwagen 7. Griff 8. Plexiwinkel 9. Griffleiste 10.
- Seite 5 MONTAGE DER DUSCHE Lotrechtigkeit der Duschwanne prüfen Lotrechtigkeit der Duschwanne wie folgt prüfen: Höchsten Eckpunkt der Duschwanne ermitteln. Niedrigsten Eckpunkt der Duschwanne ermitteln. Befestigungslöcher für Wandprofil anzeichnen Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen.
- Seite 6 MONTAGE DER DUSCHE Wandprofil montieren Wandprofil wie folgt montieren: Länge der Wandprofile beachten. Sicherstellen, dass Bolzen des Wandprofils oben ist. Wandprofil 1 mit mitgelieferten Befestigungsschrauben anschrauben. Bild: Variante 601 Wannenanschluss Oberrahmen zusammenstecken und verschrauben Oberrahmen 1 zusammenstecken. Oberrahmen verschrauben. Eckabdeckung 2 aufstecken. Eckabdeckung verschrauben.
- Seite 7 MONTAGE DER DUSCHE Befestigungslöcher für Befestigungsklotz des Oberrahmens bohren und dübeln Bruch der Fliesen durch Schlagbohrmaschine! Beim Bohren der Fliesen die Schlagbohrfunktion der Bohrmaschine abstellen. Vorsicht Verletzungsgefahr und Beschädigungen! Bei Leichtbauwänden Spezialdübel verwenden (Dübel bauseits). Warnung Befestigungslöcher wie folgt bohren: Mit geeignetem Werkzeug Befestigungslöcher bohren.
- Seite 8 MONTAGE DER DUSCHE Laufwagen in Oberrahmen einführen Laufwagen 2 durch offenes Ende des Oberrahmens 1 auf Türseite in Oberrahmen einführen. Sicherstellen, dass Laufwagen korrekt in Führung läuft. Oberrahmen wie folgt auf Dusche montieren: 2 PVC-Klebestreifen 1 oben mittig auf Festteil kleben. Oberrahmen auf Festteil legen.
- Seite 9 MONTAGE DER DUSCHE Streifdichtung auf Tür stecken Streifdichtung 1 von hinten auf Tür ohne Griffbohrungen 2 stecken. Sicherstellen, dass die Streifdichtung über die gesamte Länge auf der Glaskante anliegt. Bei Bedarf Streifdichtung kürzen. Wasserablaufprofil auf Türen stecken Quetschen, Brechen oder Verschieben des Wasserab- laufprofils! Tür vorsichtig schließen.
- Seite 10 MONTAGE DER DUSCHE Tür an Wand montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. 8 mm Holzunterlagen 2 auf Wannenrand legen. Tür ohne Grifflöcher 1 auf Holzunterlagen stellen. Tür parallel zum Wannenrand ausrichten. Bild: Variante 601 Wannenanschluss Hinweis Einrückmaß...
- Seite 11 MONTAGE DER DUSCHE Tür an Wand schrauben. Tür ausrichten. Bild: Variante 601 Wannenanschluss Scharnier Glas/Glas an Tür montieren Scharnier Glas/Glas mit Distanzstück wie folgt an Tür montieren: Scharnierseite ohne Distanzstück 1 lochmittig an Außenseite der Tür ohne Grifflöcher montieren. Griffleisten auf Festteil stecken Griffleiste von vorn auf Festteil stecken.
- Seite 12 MONTAGE DER DUSCHE Tür an Tür montieren 8 mm Holzunterlagen 3 auf Wannenrand legen. Tür 2 auf Holzunterlagen stellen. Tür an Tür montieren. Tür an Laufwagen 1 montieren Sicherstellen, dass Türen oben bündig sind. Griffe montieren Glas platzt ab! Immer auf beiden Seiten Dichtringe verwenden. Sicherstellen, dass ein Dichtring auf dem Griffinnen- Vorsicht teil liegt.
- Seite 13 MONTAGE DER DUSCHE Griffkopf wie folgt montieren: Dichtring auf Gewinde des Griffinnenteils schieben. Griffinnenteil von innen in die Bohrung der Tür stecken. Griffaußenteil an Griffinnenteil schrauben. Glasdusche Ausrichten Holzunterlagen unter vormontierten Festteilen gegen 3 mm PVC- Unterlagen tauschen. Prüfen ob Türen korrekt schließen und ggf. erneut ausrichten. Sicherstellen, dass die Glasdusche parallel zum Wannenrand ausge- richtet ist.
- Seite 14 MONTAGE DER DUSCHE Festteile außen versiegeln Festteil mit transparentem Sanitärsilikon versiegeln zwischen Badewanne und Wandprofil. Festteil und Wandprofil. Badewanne und Glaskante. Oberrahmen und Glaskante. Türen fixieren Türen 48 Stunden in geschlossenem Zustand fixieren, damit der Dichtstoff ausreichend trocknet. Hinweis Die Fixierzeit variiert je nach Dichtstoff. Angaben des Silikonherstellers beachten.
